JCR4935战斗硬化无刷动力电机

　　这款外转子无刷动力电机的结构方案，主要面向高冲击、高振动、持续重载的动力输出场景，常见于重载航模、越野无人车、小型移动机器人、实验性电动传动平台以及需要紧凑高扭矩输出的自制设备。与普通轻载航模电机相比，它的设计重点并不是单纯追求极限转速，而是在有限外径和轴向长度内，把轴系、外壳、安装孔位和散热结构做成更耐粗暴使用的动力单元。

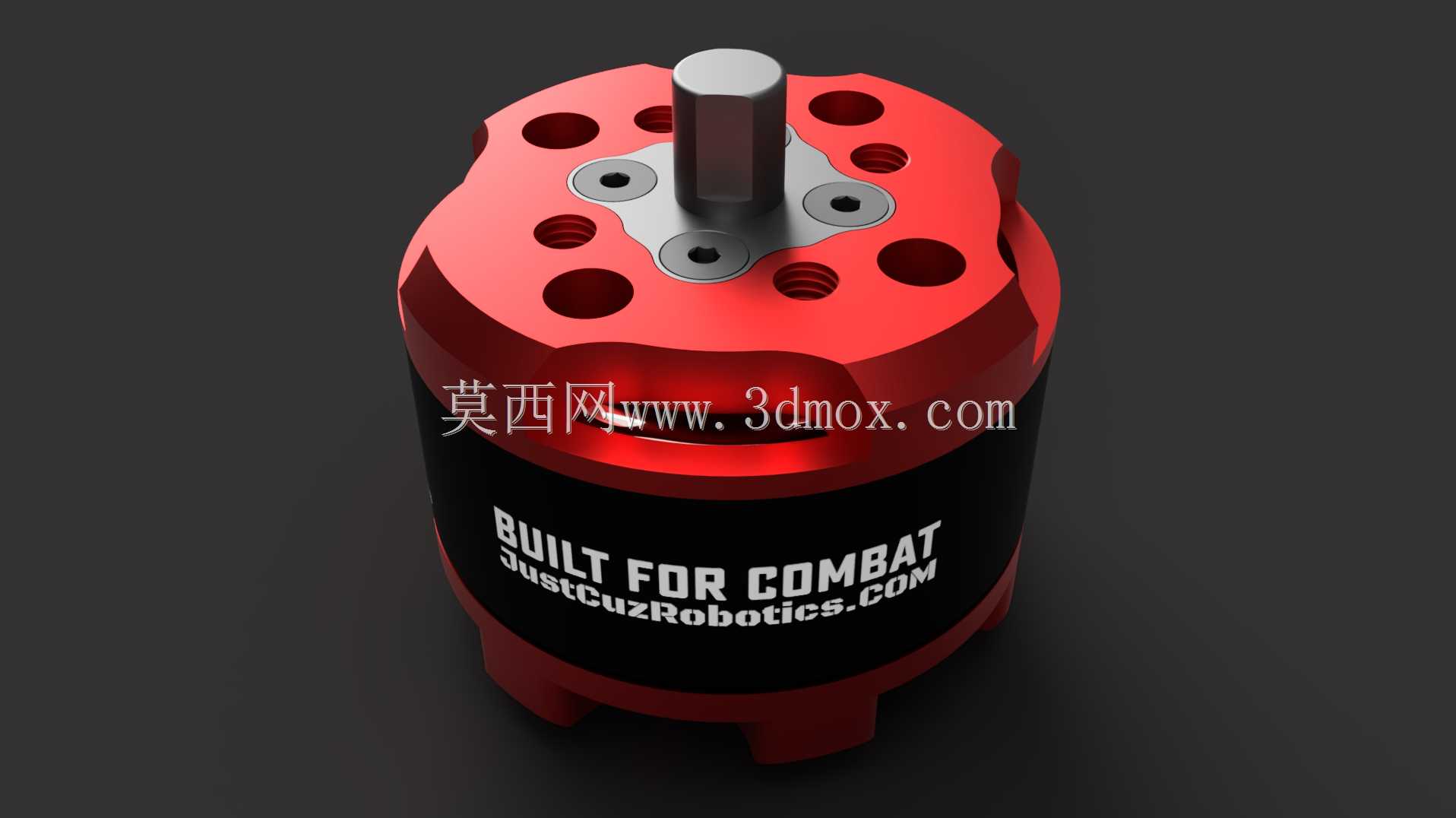

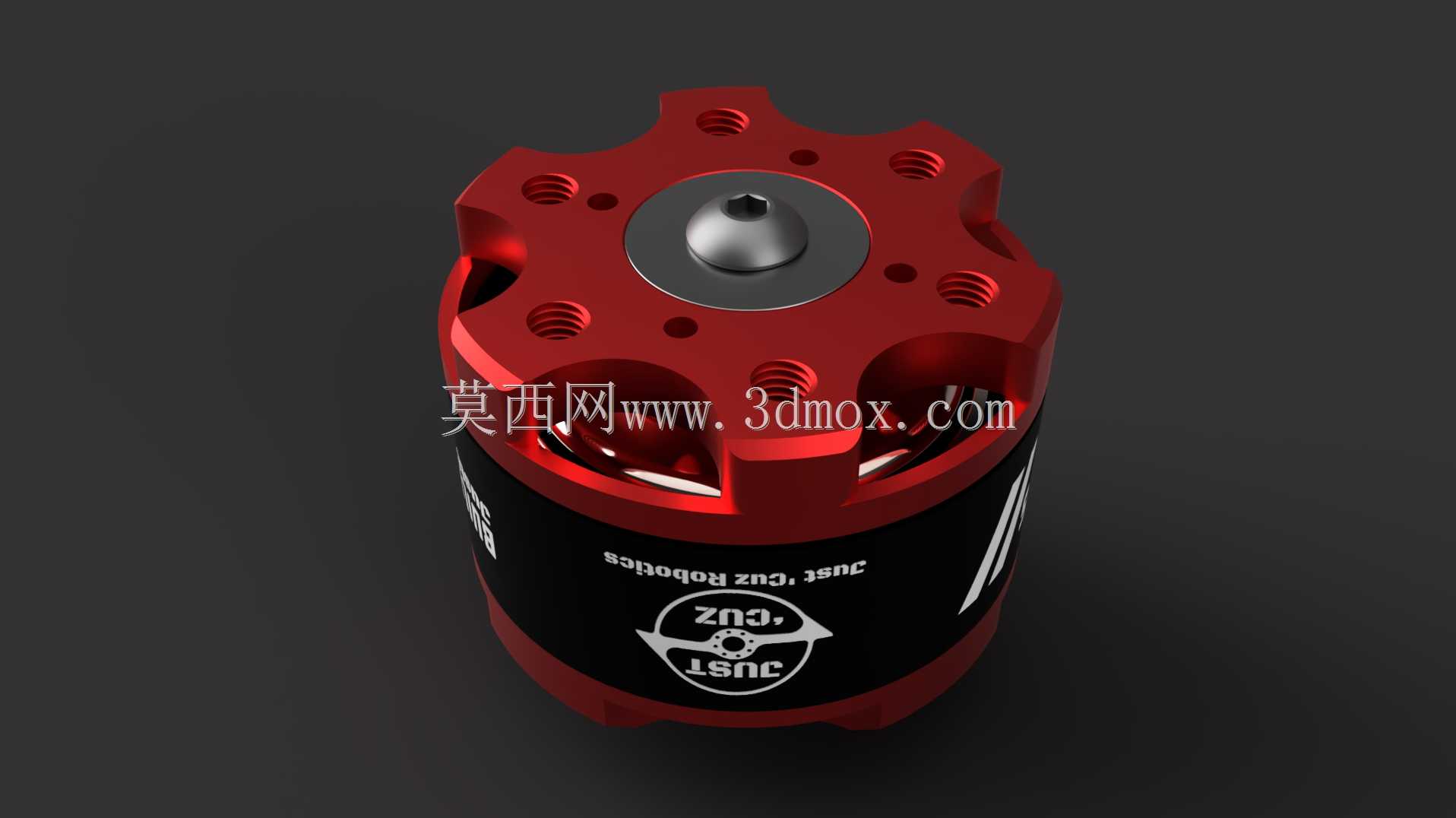

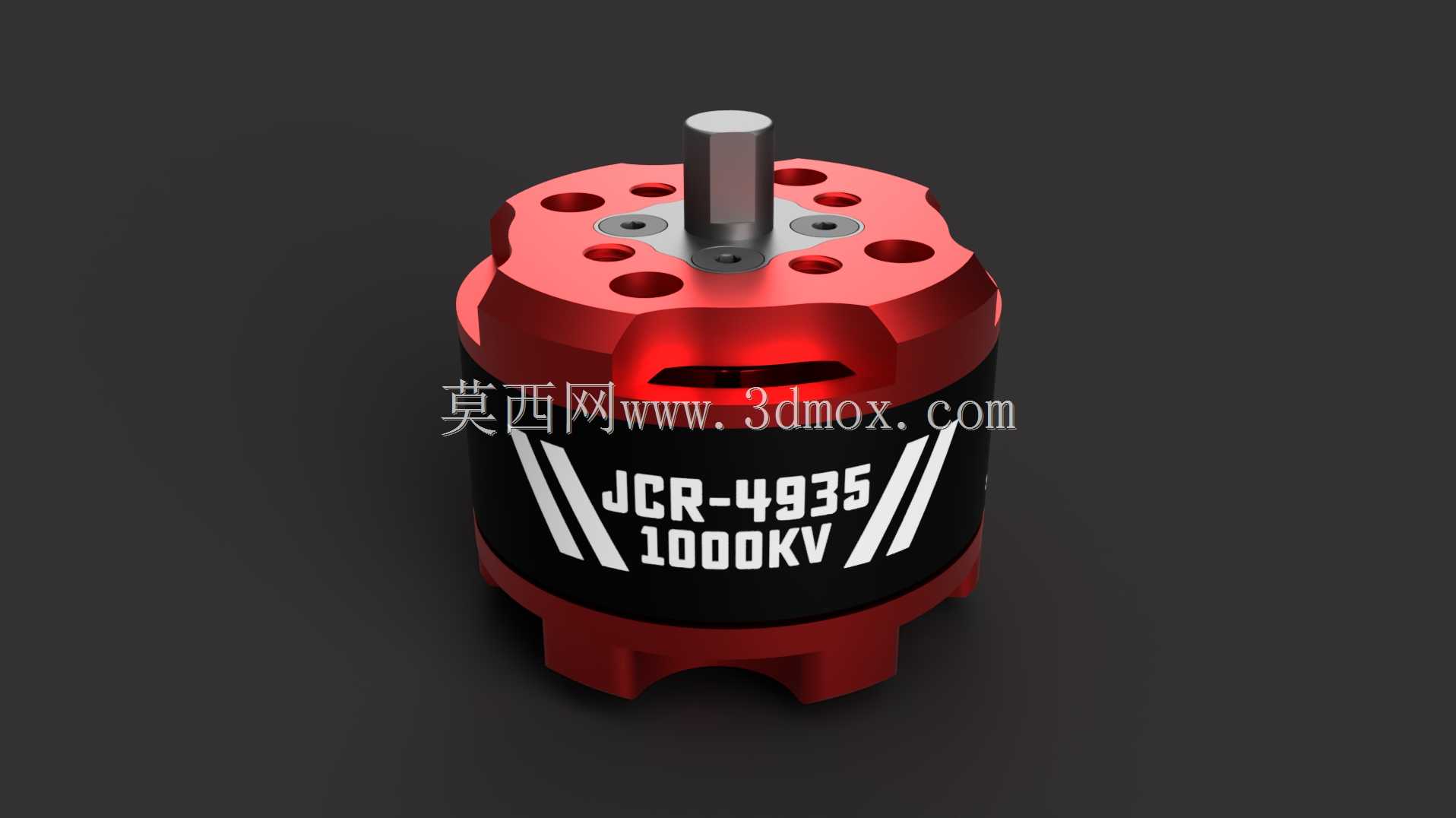

　　从整机布置看，电机采用红色机加工外壳与黑色中段筒体组合，顶部端盖分布多组安装孔和减重孔，既保留螺栓固定位置，也通过开孔降低端盖局部重量并改善空气流通。输出轴位于旋转组件中心，轴径按8毫米钢轴方案处理，这一尺寸在小型动力系统中具有明显优势：它可以承受较大的径向载荷和皮带、齿轮传动带来的侧向力，也便于配合联轴器、同步带轮、小齿轮或螺旋桨夹持件。轴伸长度、台阶位置和端面边界在建模时需要重点核对，因为它直接决定外部执行件是否会与端盖发生干涉。

　　内部设计思路围绕传统电机与轮毂电机之间的使用空白展开。常规小电机轴系偏细，外壳壁厚有限，在磕碰、堵转、急加速或不平衡负载下容易出现轴弯、端盖变形和轴承座松动；而轮毂电机虽然承载能力强，但体积、重量和安装方式并不适合紧凑模型平台。该电机通过较厚的机加工铝壳、加强型端盖和大直径轴承容纳空间，在二者之间取得平衡。端盖内部预留的轴承区域可装入较大规格轴承，使转子在高转速下保持更稳定的回转中心，同时降低轴承边缘载荷。

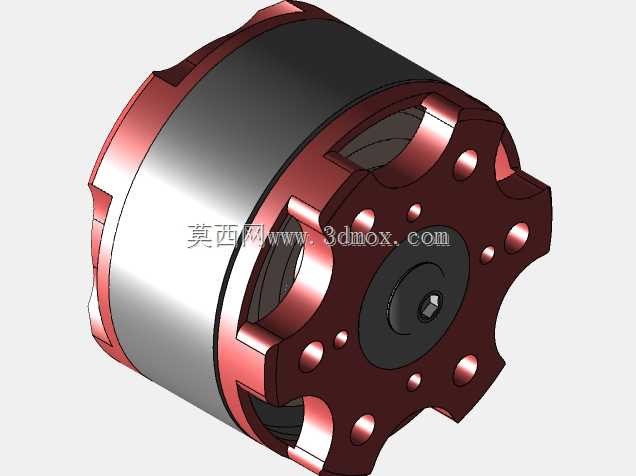

　　外形安装边界方面，模型需要关注电机筒体外径、顶部端盖轮廓、底部支脚或安装面高度，以及周向开孔位置。顶部多个孔位并非全部承担同一功能，其中一部分用于端盖与定子总成的连接，另一部分可作为外部支架固定或减重结构。进行整机装配时，不能只按圆柱外径预留空间，还应给端盖突出边缘、紧固件头部、接线区域和旋转件安全间隙留出位置。若用于齿轮传动，电机轴线与从动轴线的平行度、张紧结构和轴端锁紧方式都要同步设计；若用于螺旋桨或叶轮，则应复核动平衡区域和防松措施。

　　散热也是该结构不可忽视的部分。外转子电机在运行时，旋转外壳本身能够带动空气流动，端盖开孔和筒体表面的棱角结构有助于增加换热面积。持续大负载工况下，绕组热量通过定子、轴承座和端盖向外传递，模型中保留真实壁厚、孔位和内部腔体，有助于后续做干涉检查、风道评估以及安装支架设计。对于三维结构人员而言，这类电机不仅是一个外观件，更是连接电源、传动机构和机架的核心动力接口，建模时应把轴伸、安装孔、壳体台阶、旋转包络和维护拆装空间一并表达清楚。
