卧式双轴剪切式破碎分选设备结构

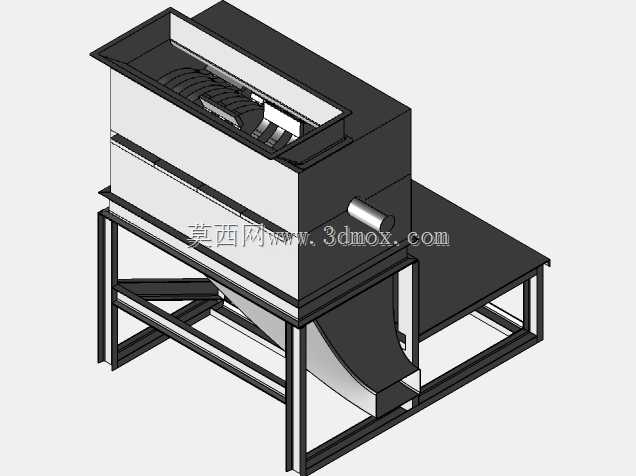

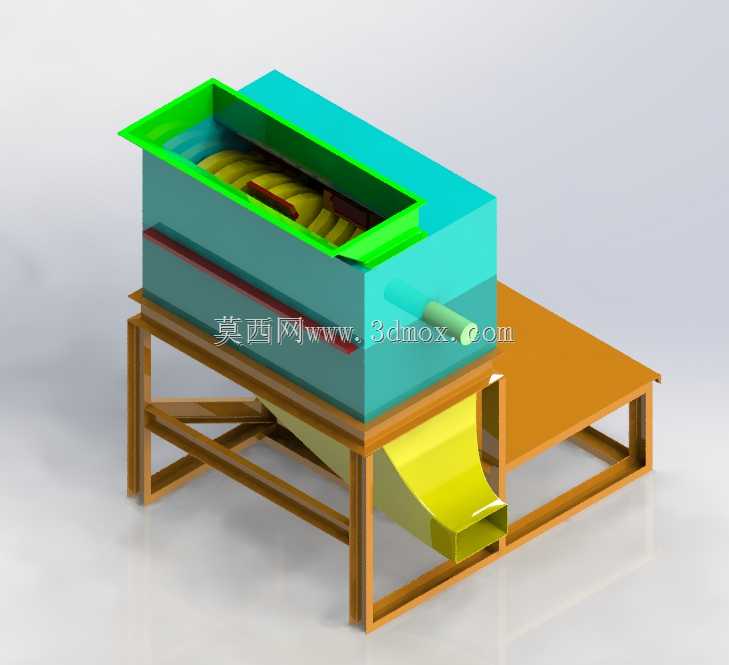

　　该套破碎设备采用卧式平行双轴剪切布局，整机由上部敞口进料箱体、中部破碎腔壳体、下部锥形出料溜槽、型钢焊接承重机架以及侧部延伸接料平台组成，双破碎轴沿腔体长度方向水平平行布置，轴系上交错排布多片带剪切钩齿的破碎刀盘，两轴相向低速回转时，刀盘钩齿相互啮合形成强剪切副，可对投入腔内的大块固体物料实施撕扯、挤压、剪切复合破碎作业，适配再生资源回收、工业固废预处理、废旧橡塑制品破碎、生物质秸秆粗碎、轻工边角料减容等多类工况场景。

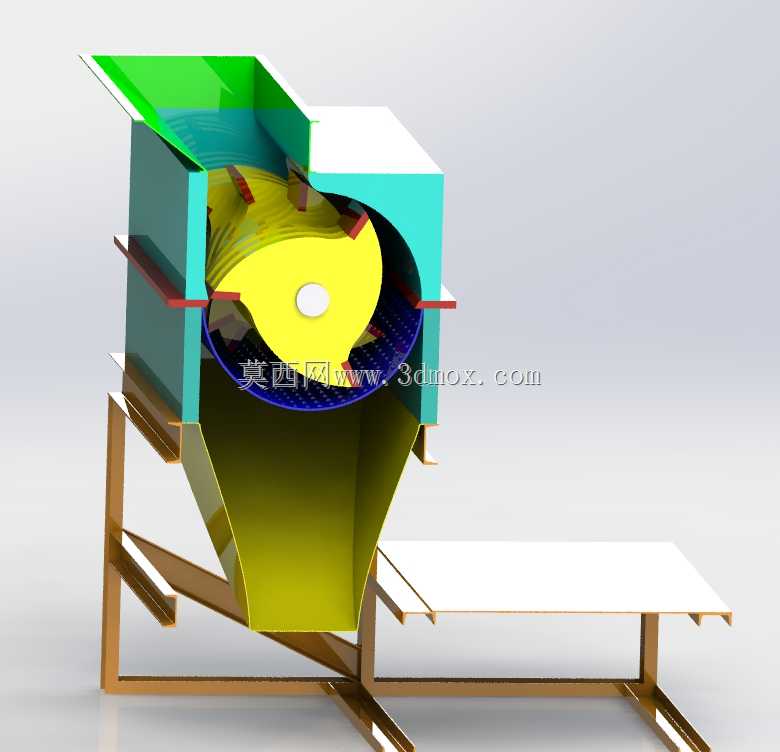

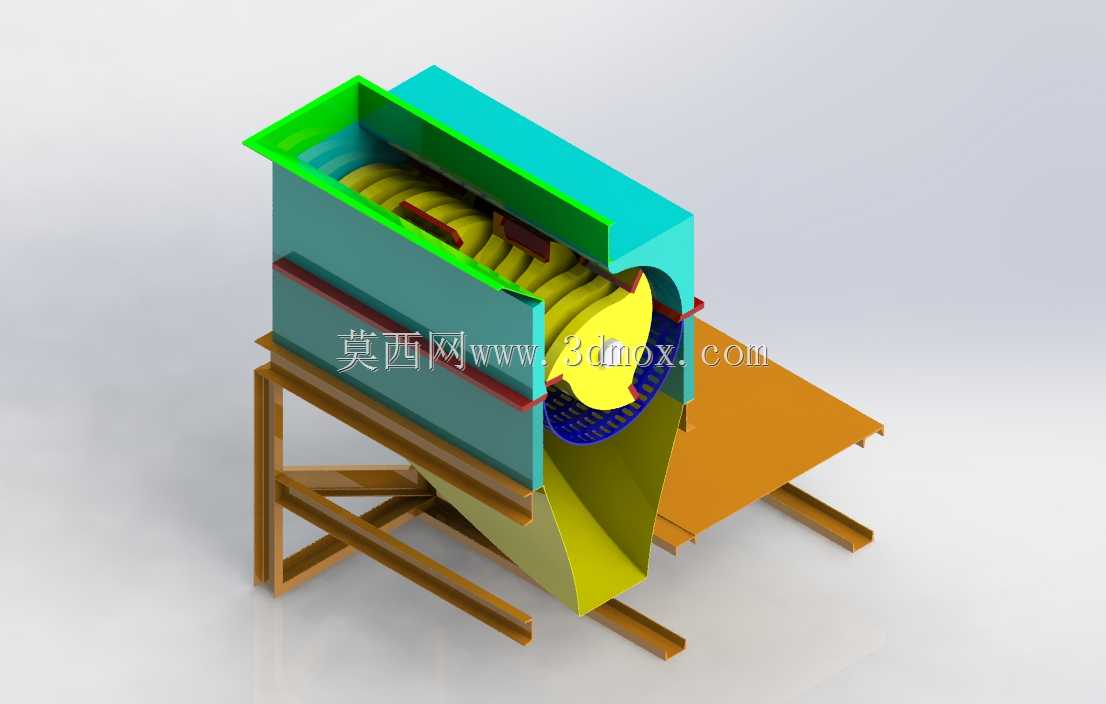

　　从实际产线布置逻辑来看，设备进料口设置为顶部宽幅敞口结构，进料段箱体向外扩口形成导流坡面，可兼容人工投料、皮带机直供、抓机上料三种主流给料方式，宽口设计可避免大块物料投料时发生卡料、撒料问题；破碎腔壳体采用厚钢板折弯拼焊成型，腔体内壁预留耐磨衬板安装位，长期承受物料冲击磨损后可单独更换衬板，无需整体更换腔体，大幅降低运维成本。双轴刀盘采用交错相位排布，相邻刀盘齿形错位嵌入对轴刀盘间隙，破碎过程中无死区，物料进入腔体后会被钩齿强制带入剪切啮合区，不会出现物料在腔内空转打滑的问题；针对不同破碎出料粒度要求，可通过调整刀盘齿形、刀盘间隙、轴端筛网孔径来控制出料粒径，适配粗碎、中碎不同工序需求。

　　下部出料段设计为渐缩锥形溜槽，破碎后合格粒度物料依靠自重沿溜槽斜面滑落，溜槽侧部配套弧形筛网结构，可在物料下落过程中完成初步粒度筛分，细料透筛提前排出，未达粒度要求的大块物料会被截留在腔内继续破碎，侧方延伸的水平接料平台可直接对接出料输送设备，将破碎后物料转运至后续分选、清洗工序。承重机架采用标准型钢焊接为框式支撑结构，四条支腿跨距经过受力校核，可承载破碎作业时的交变冲击载荷，机架底部预留地脚螺栓安装孔，现场安装时可直接固定于混凝土基础上，抵消双轴回转产生的振动；整机安装边界需预留轴端传动部件的侧向维护空间，进料口上方需匹配投料设备的作业高度，出料溜槽下方需留出输送设备通行空间，设备腔体侧面预留检修门，日常更换刀盘、维护轴封时可直接从侧门操作，无需拆解上部进料结构。整套结构在建模时完整还原了各钣金件折弯角度、型钢拼接位置、刀盘装配相位，可直接用于设备出图、工况干涉校验与产线布局参考。
