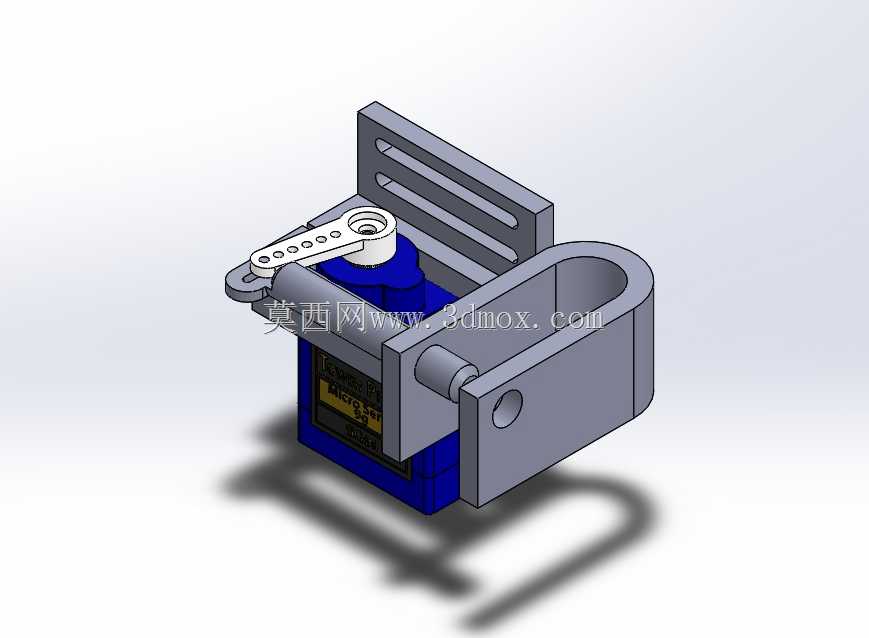

无人机空中投放伺服释放机构

　　这套空投载荷释放结构主要面向中小型多旋翼、固定翼无人机的空中物资投送场景，常见于应急物资抛投、林区巡检补给、应急救援小件空投、农田作业物料投放等工况，整套机构可直接挂载在无人机机身底部挂载位，替代传统人工手动拔销、熔断脱钩的粗放投放方式，投放动作响应更快，挂载锁止可靠性也更稳定。

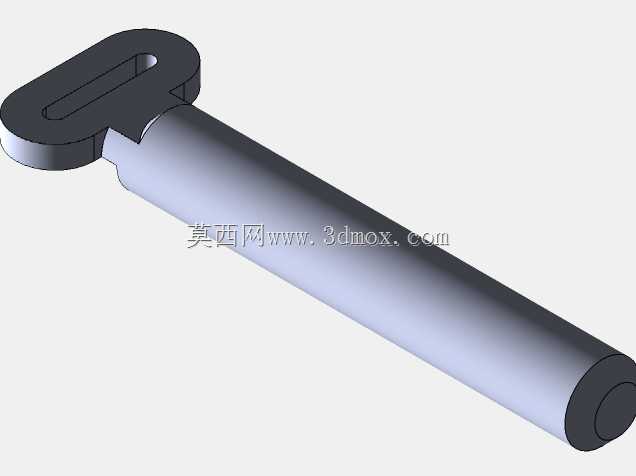

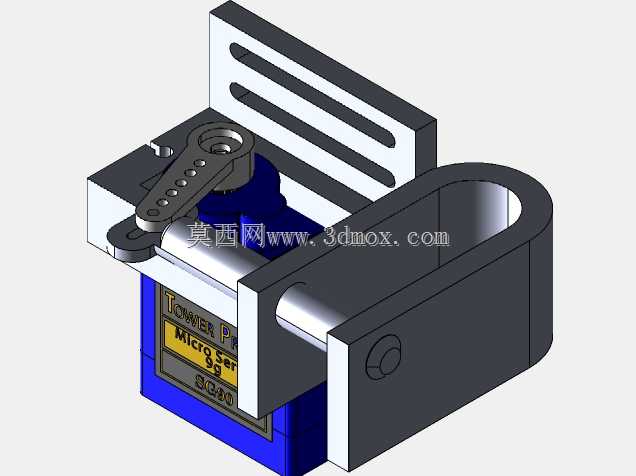

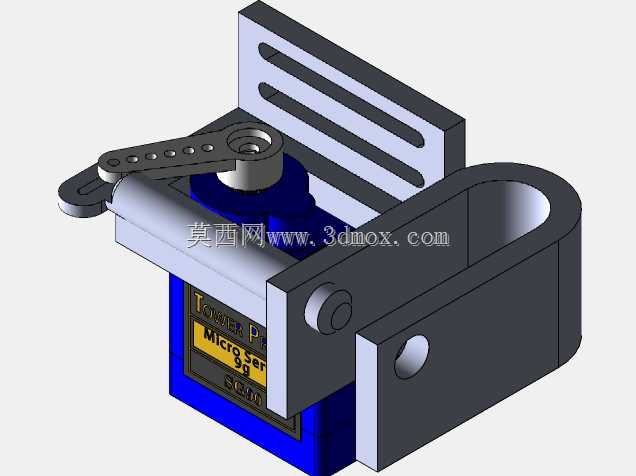

　　从实际作业逻辑来看，整套机构的核心动作分为锁止承载与触发释放两个阶段：挂载状态下，带开孔的摇臂通过挂销承托投放载荷的挂绳/挂环，U型铰接支座承担全部载荷拉力，底部的伺服舵机输出轴与摇臂驱动端刚性连接，舵机断电或处于锁止角度时，摇臂被限位在承托工位，挂销无法从挂环内脱出，即便无人机飞行中遇到气流颠簸、载荷小幅摆动，也不会出现意外脱钩的情况。接到飞控发出的投放指令后，舵机带动摇臂旋转预设角度，摇臂上的挂销随转动从载荷挂环的避让槽中移出，挂环失去径向约束后在载荷重力作用下自然脱落，完成投放动作，整个触发过程无需额外火工品、熔断丝等一次性耗材，返航后可直接复位摇臂、挂载新的载荷重复使用。

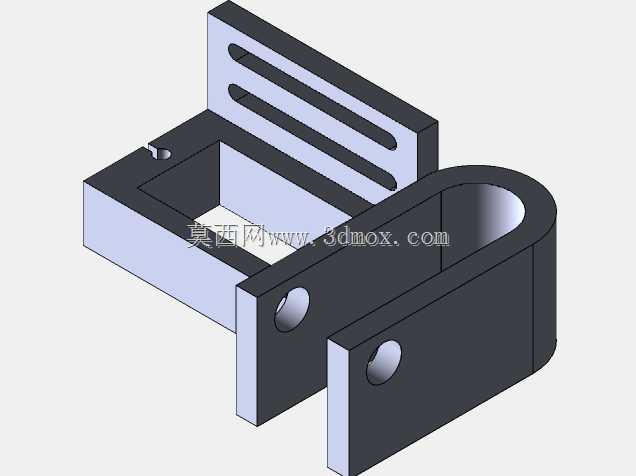

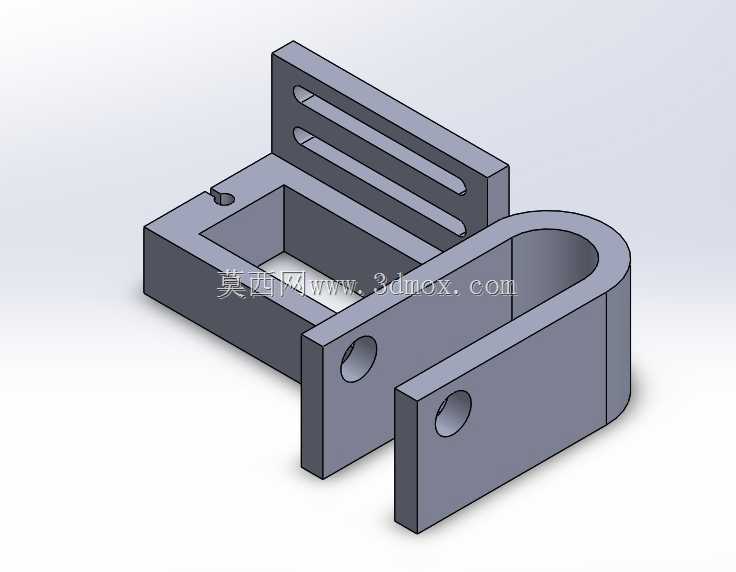

　　结构设计上充分考虑了无人机挂载的重量与空间约束：底部舵机选用标准微型伺服舵机安装位，预留了螺丝固定孔位，可直接适配市面主流航模舵机的安装尺寸；两侧立式支座与U型铰接架采用轻量化钣金/注塑成型思路，在保证铰接处销轴抗剪强度的前提下，尽可能削减非承载区域的材料厚度，控制整体自重；摇臂上沿长度方向开设了多个调节孔位，可根据投放载荷的挂环尺寸、所需触发行程调整挂销的安装位置，适配不同重量等级的投放物，小到急救药品、通讯信物，大到数公斤级的补给包裹都可匹配对应挂载点位。

　　安装边界方面，整套机构背部预留了平整的安装贴合面与连接孔，可通过扎带、螺丝或者快拆挂架固定在无人机腹舱位置，横向与纵向的外轮廓尺寸都控制在小型无人机挂载允许的包络范围内，运动件全程做了行程避让校核：摇臂旋转全程不会和无人机机身、起落架发生干涉，载荷脱落的下落路径也避开了无人机螺旋桨的旋转区域，避免投放物碰撞桨叶引发飞行事故。铰接转动位置预留了合理的配合间隙，在高空低温、小幅扬尘的作业环境下也不会出现卡滞，舵机与摇臂的连接位做了扁位防转设计，避免多次触发后连接位打滑松旷，长期重复使用的动作一致性有充足保障。
