小型固定翼飞机前部机身结构设计

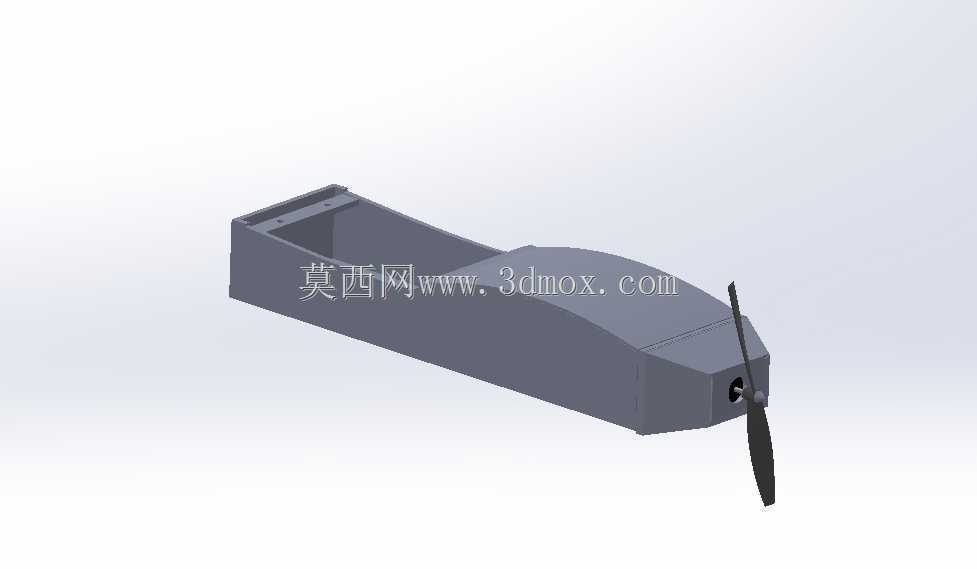

　　该结构为小型固定翼飞行器的前部机身承载单元，是航模及小型电动无人机动力段的核心承载基体，主要应用于入门级电动固定翼航模、小型低空测绘无人机、教学实验用飞行器的前部动力集成场景，承担动力系统固定、前部气动外形维持、前端部件安装定位的核心作用。从实际使用场景来看，这类前部机身结构多适配小功率外转子无刷动力系统，前端预留的螺旋桨安装位可直接适配两叶低速螺旋桨，在飞行过程中，该结构需要承受动力系统运转产生的振动、前飞过程中的气动阻力，以及轻微起降碰撞带来的冲击载荷，因此结构设计上优先兼顾了轻量化与结构刚度的平衡。

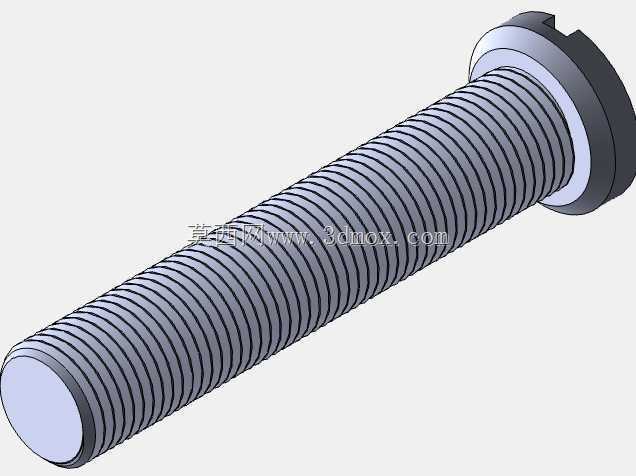

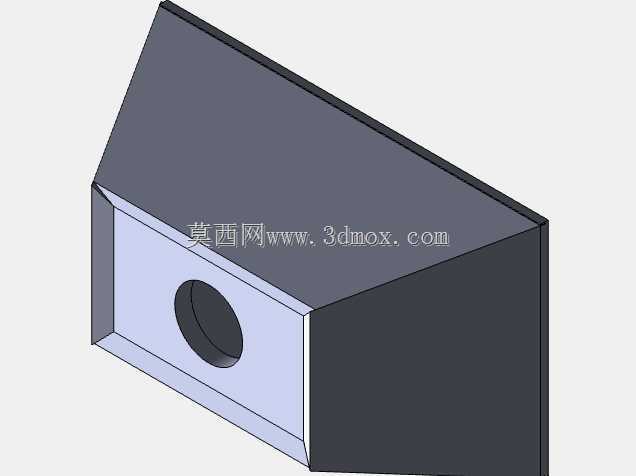

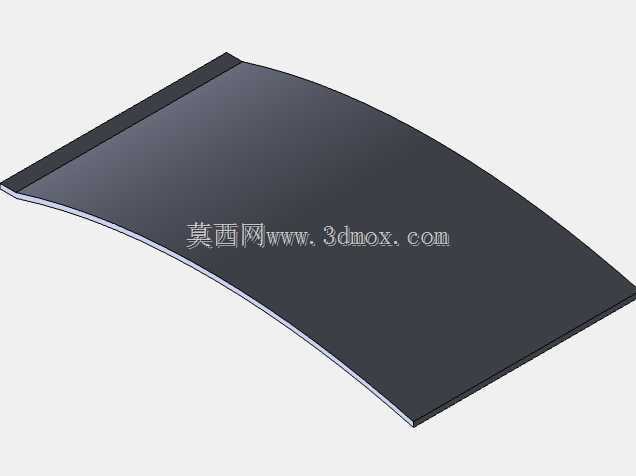

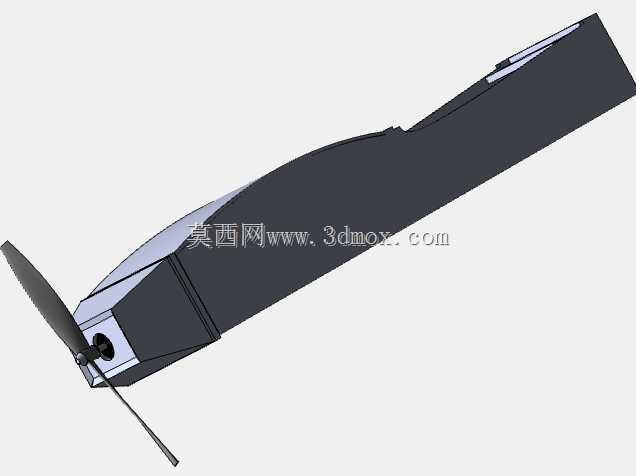

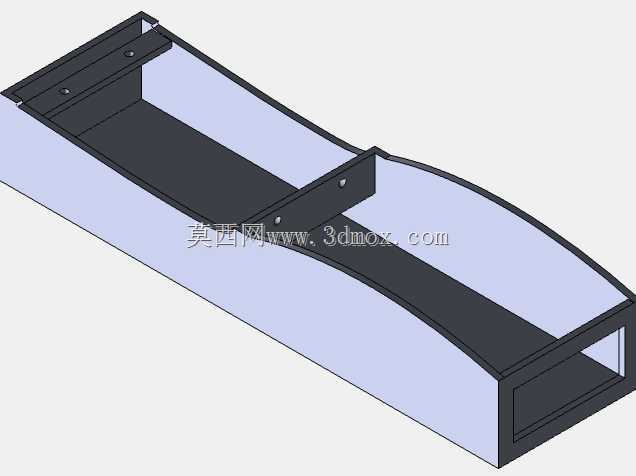

　　从功能特性来看，该结构采用一体化槽型腔体设计，腔体内部可直接容纳电调、接收机等前部航电部件，前端的电机安装座与机身主体为一体化成型结构，省去了额外的电机安装支架，减少了装配环节的紧固件数量，同时降低了动力系统与机身之间的装配公差累积。前部的弧形过渡外形完全匹配固定翼飞行器的前部气动减阻需求，从机头位置向后平滑过渡到机身等直段，可有效降低前飞过程中的压差阻力，提升飞行器的巡航效率。槽型的上部开口设计，方便操作人员在装配阶段直接布设内部线路、固定航电部件，待内部元件安装完成后，可通过配套的上盖完成腔体封闭，上盖与主体之间可通过卡扣或者小规格自攻螺丝完成固定，无需复杂的连接结构，日常维护时拆开上盖即可快速完成内部元件的检修更换，大幅降低了日常维护的操作难度。

　　在设计思路上，该结构优先考虑了小批量制作与快速装配的需求，整体壁厚保持均匀，避免出现壁厚突变导致的注塑或者3D打印过程中的变形问题，所有转角位置均设置了合理的工艺圆角，既可以降低应力集中系数，提升结构的抗冲击能力，也能适配FDM3D打印、轻木层压、注塑等多种加工工艺，不同加工场景下都能快速完成成品制作。电机安装位置的同轴度公差控制在合理范围内，可保证螺旋桨运转时的动平衡余量，减少动力系统运转时的振动传递到机身整体，提升飞行过程中的稳定性。结构后部的连接端面设置了定位止口，可与机身中段的结构快速定位对接，对接时无需反复调整位置，即可保证前后机身的同轴度，降低装配过程中的调校工作量。

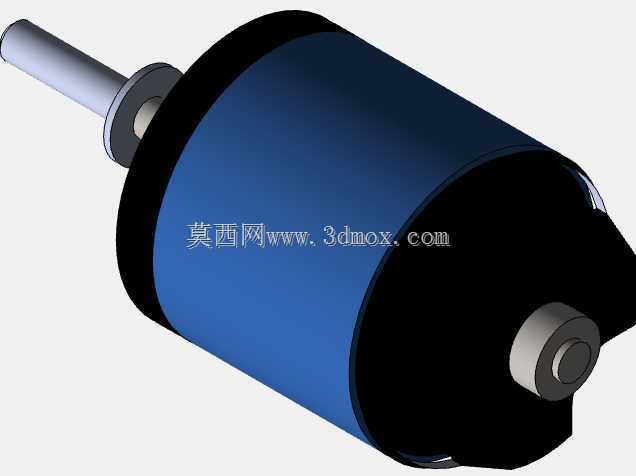

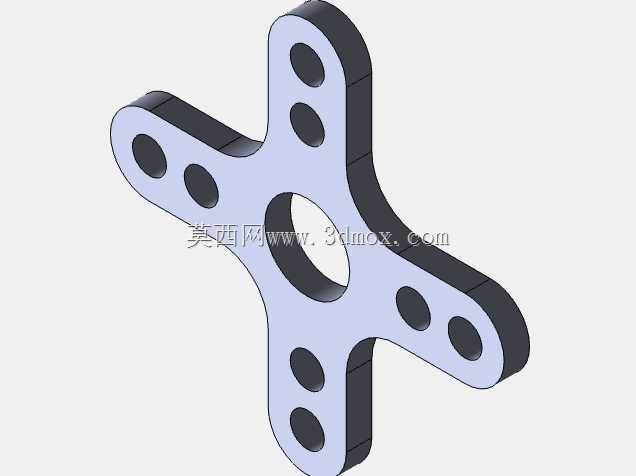

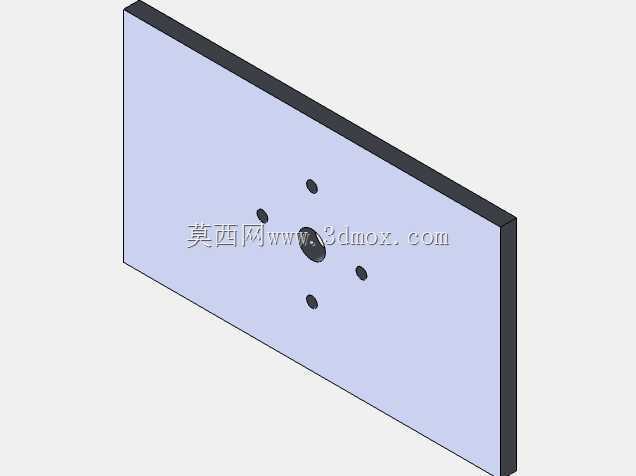

　　从安装边界与尺寸适配来看，该结构的电机安装位可适配常见的22系列、28系列外转子无刷电机，安装孔位预留了通用的孔距规格，可覆盖绝大多数同级别动力系统的安装需求。腔体内部的有效容纳空间可容纳常规的30A-40A电调、标准尺寸的航模接收机以及前置的小型舵机，无需额外拓展安装空间。结构整体的重心位置经过前期匹配设计，当安装标准动力系统与配套电池后，前部机身的重量分布可匹配常规固定翼飞行器的重心要求，无需额外增加配重块调整整机重心，可有效降低整机的起飞重量。螺旋桨安装位置与机身最前端的距离预留了足够的安全间隙，可适配最大8英寸直径的两叶螺旋桨，运转过程中螺旋桨不会与机身结构产生干涉，同时也能避免起降过程中螺旋桨触地造成的损坏。

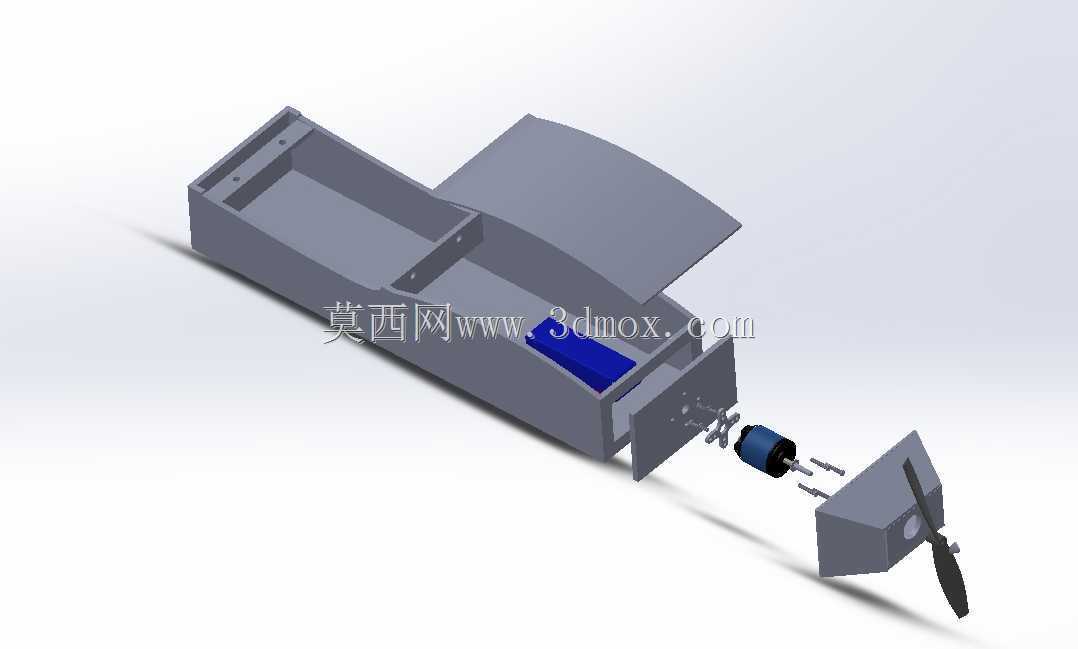

　　在实际装配过程中，该结构不需要复杂的辅助工装即可完成全部组装，操作人员仅需要按照线路布设要求将动力线、信号线整理固定在腔体内，完成电机与电调的连接后，即可盖上上盖完成前部段的装配，整个装配过程耗时极短，非常适合航模爱好者批量制作、教学场景下的学生组装实训，以及小型无人机厂商的小批量快速试制。结构本身的材料适配性较强，既可以使用轻质的PLA、PETG材料通过3D打印制作验证件，也可以使用ABS材料注塑制作批量成品，还可以使用轻木加蒙皮的传统航模工艺制作轻量化版本，不同工艺下的结构都能满足对应的使用强度要求。
