外螺纹M16连接器防护端盖结构

　　该端盖主要用于圆形电连接器在非插接状态下的端口防护，常见于机床电控柜、户外移动设备、检测仪器和工业线束分线部位。现场使用中，连接器暴露在切削液飞溅、粉尘沉积和频繁擦拭维护的环境里，端口若长期敞开，插孔容易积污、碰伤，密封圈也会因紫外线或油污加速老化；带外螺纹的盖体可以在插头分离后直接旋合在连接器接口上，把接触件和密封面封闭在内部，减少临时包扎胶带带来的残胶和脱落问题。

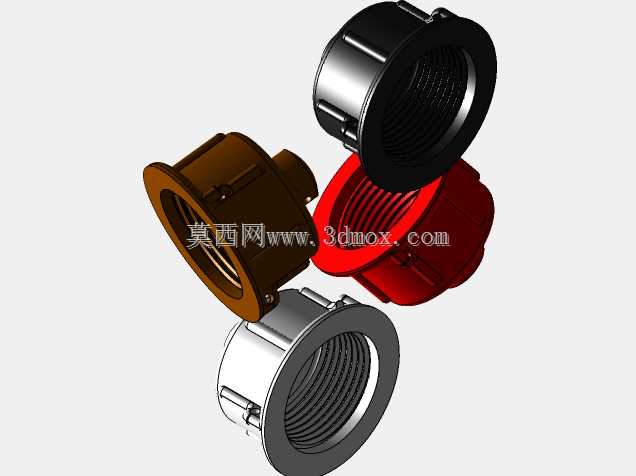

　　结构上采用盖体加外缘防滑筋的形式，盖顶保留平整承压面，侧壁布置连续滚花或凸筋，操作者戴薄手套也能获得足够旋拧力矩。M16x1.0细牙螺纹配合导向段，旋入过程平顺，牙距较小有利于控制轴向压紧量，避免粗牙螺纹在频繁开合时出现过松或越拧越紧的现象。盖内空间需避让连接器尾部壳体、定位键和少量线缆回弹量，因此内腔不是简单平底孔，而是按接口轮廓设置阶梯容纳区，使盖子闭合后不压碰插针、不夹持密封圈边缘。

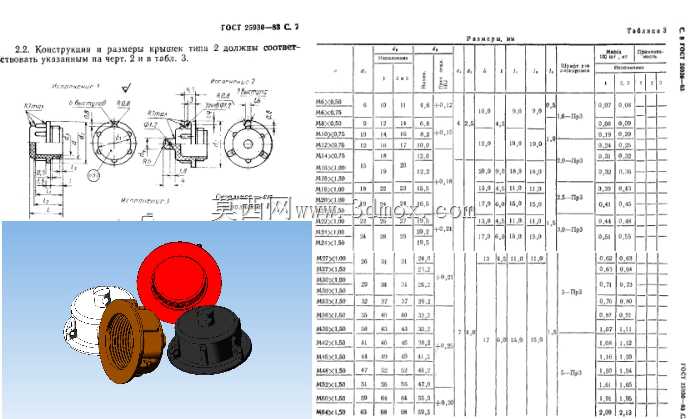

　　建模时先依据接口标准确定螺纹大径、小径和有效旋合长度，再把密封端面、内腔避让深度、外壁防滑纹理逐层建立。外圆防滑筋不宜过高，过深纹路会积存油污，也会增加注塑或机加工后的清理难度；盖顶厚度则要兼顾抗冲击和减重，太薄在踩踏、工具磕碰时容易凹陷，太厚会增加材料收缩并使旋合手感笨重。螺纹入口处设置小倒角，既能引导对中，也能去除锐边，防止维护人员快速旋盖时划伤手部。

　　安装边界方面，端盖闭合后外径应小于相邻连接器的最小排布间距，避免成排接口上两个盖子互相干涉；轴向高度要预留插拔工具和手指操作空间，尤其在密集接线盒内，盖体外缘与线槽、弯角件之间应保留转动余量。端盖松开后通常仍通过挂绳或卡爪依附在设备附近，因此盖侧可根据需要设置小耳板，耳板孔位不能削弱螺纹区壁厚。整体结构围绕反复开合、防尘防溅和快速识别展开，不同颜色盖体还可在多芯线束中区分电源、信号或备用回路，使装配、检修和库存管理更加直观。
