十字槽冲击批头六角柄旋具头结构

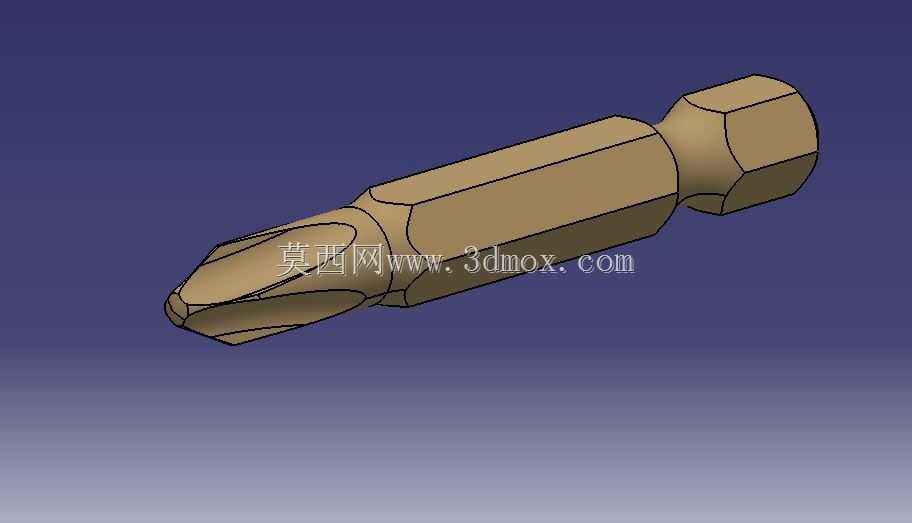

　　该模型表现的是一种常见的六角柄十字旋具批头，主要用于电动螺丝刀、气动起子、冲击起子以及带快换夹头的手动螺丝刀中。批头在装配线上承担螺钉旋入、拆卸和预紧作业，尤其适合电子电器、小家电、汽车内饰件、钣金机柜、家具五金以及普通机械装配场景。模型重点还原了批头的工作端、杆身段和六角驱动端，能够用于工具结构展示、装配干涉检查、快换夹头匹配验证以及工装方案沟通。

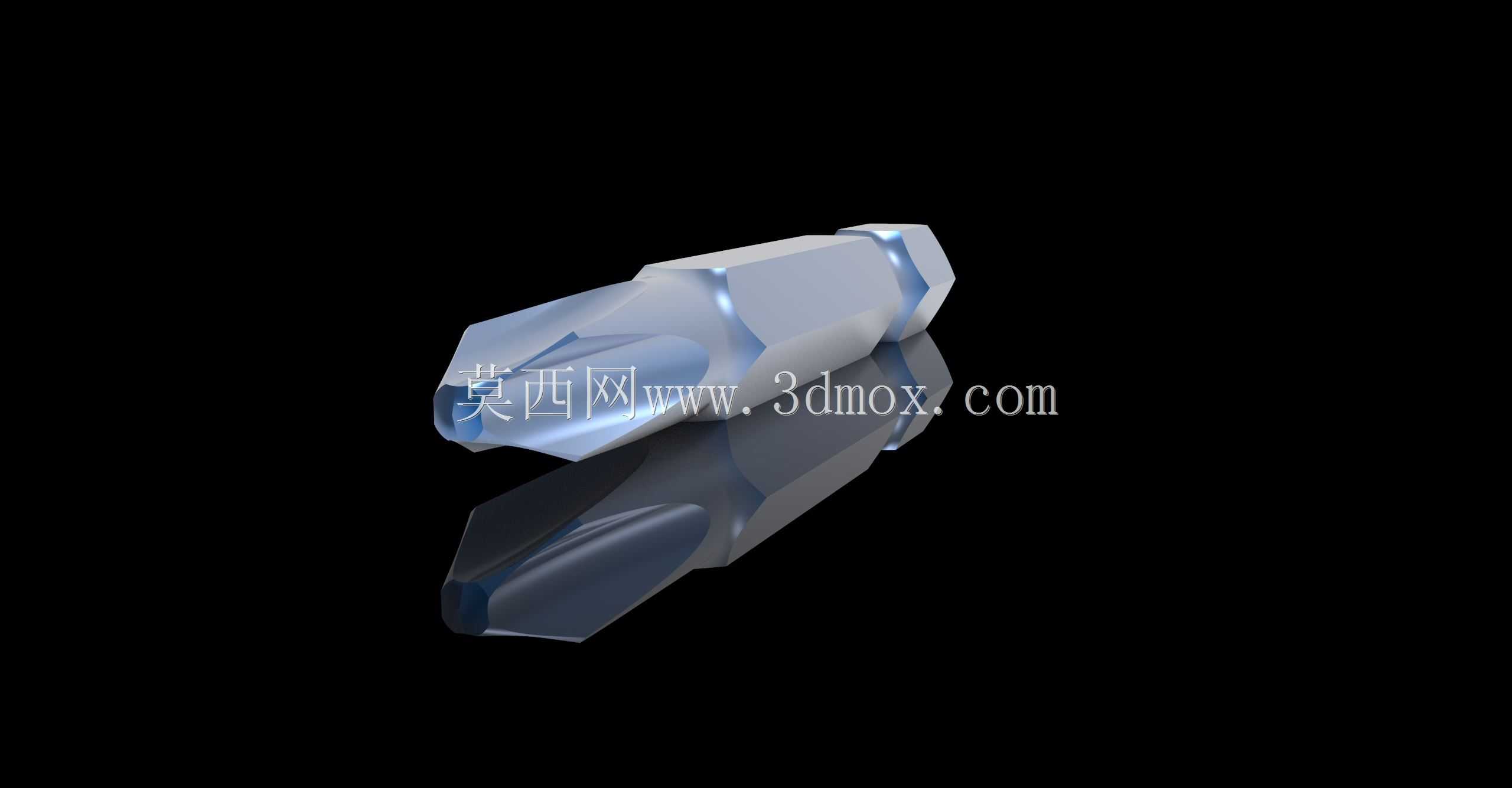

　　从功能上看，前端为十字槽配合头，工作时嵌入十字螺钉头部，通过四个接触斜面传递扭矩。十字头的锥面和端部圆角需要兼顾导向与承载：锥角过大会降低嵌入深度，容易在高扭矩下脱出；锥角过小则会增加螺钉槽口局部应力，造成批头尖端磨损或螺钉槽损伤。模型中工作端与杆身之间采用过渡收颈，这种结构可在有限长度内避开螺钉周围凸起结构，使批头能够进入较深或带沉台的螺钉孔位。颈部直径并非单纯减重，而是与扭转强度、抗弯刚度和避让空间共同相关，设计时需要根据目标螺钉规格、额定扭矩和材料热处理水平确定。

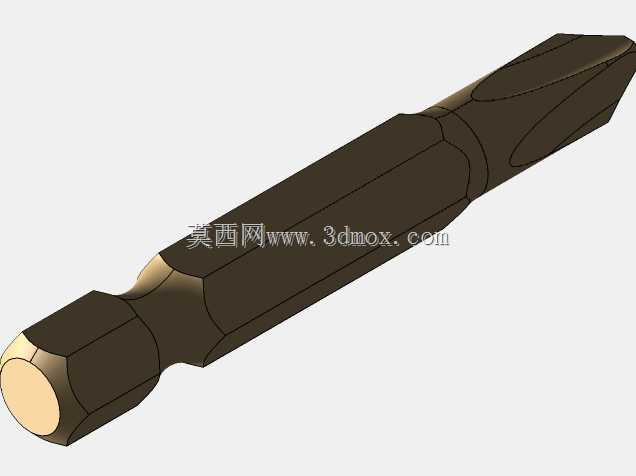

　　中段为近似六方的杆体轮廓，既保留批头在导套中的导向能力，也便于视觉识别和夹持定位。后端六角柄是动力输入部位，标准六角截面能够被电动工具夹头、磁性接杆或快换锁套固定。六角柄端部的倒角用于插入导向，装配时可减少与夹头内孔的卡滞；柄部与杆身之间的环形缩径和肩部，则对应部分快换机构中的钢珠定位或止推接触面。若该肩部尺寸偏差过大，可能出现批头插入不到位、锁紧后晃动或高速旋转时跳动增大的问题。

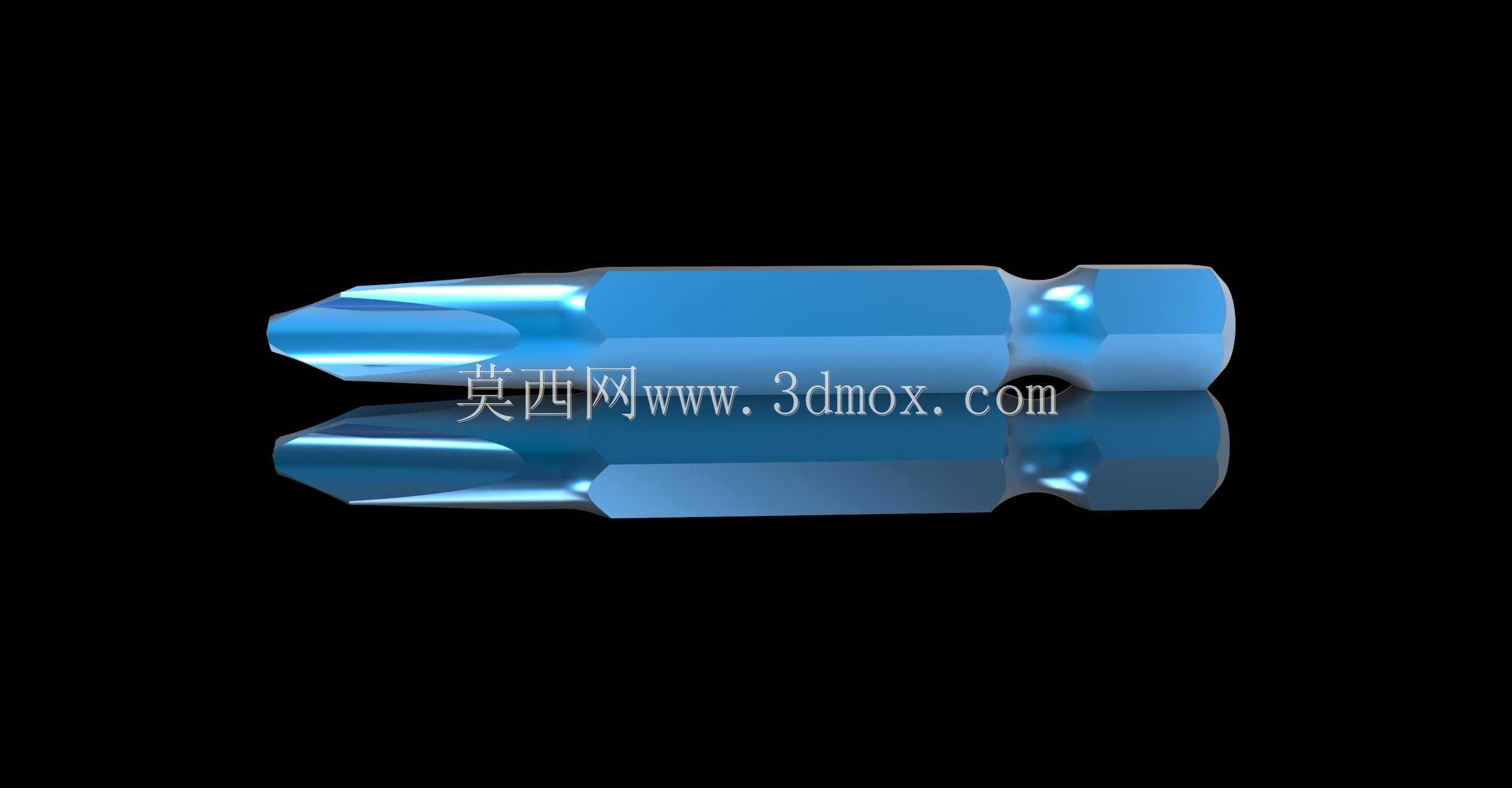

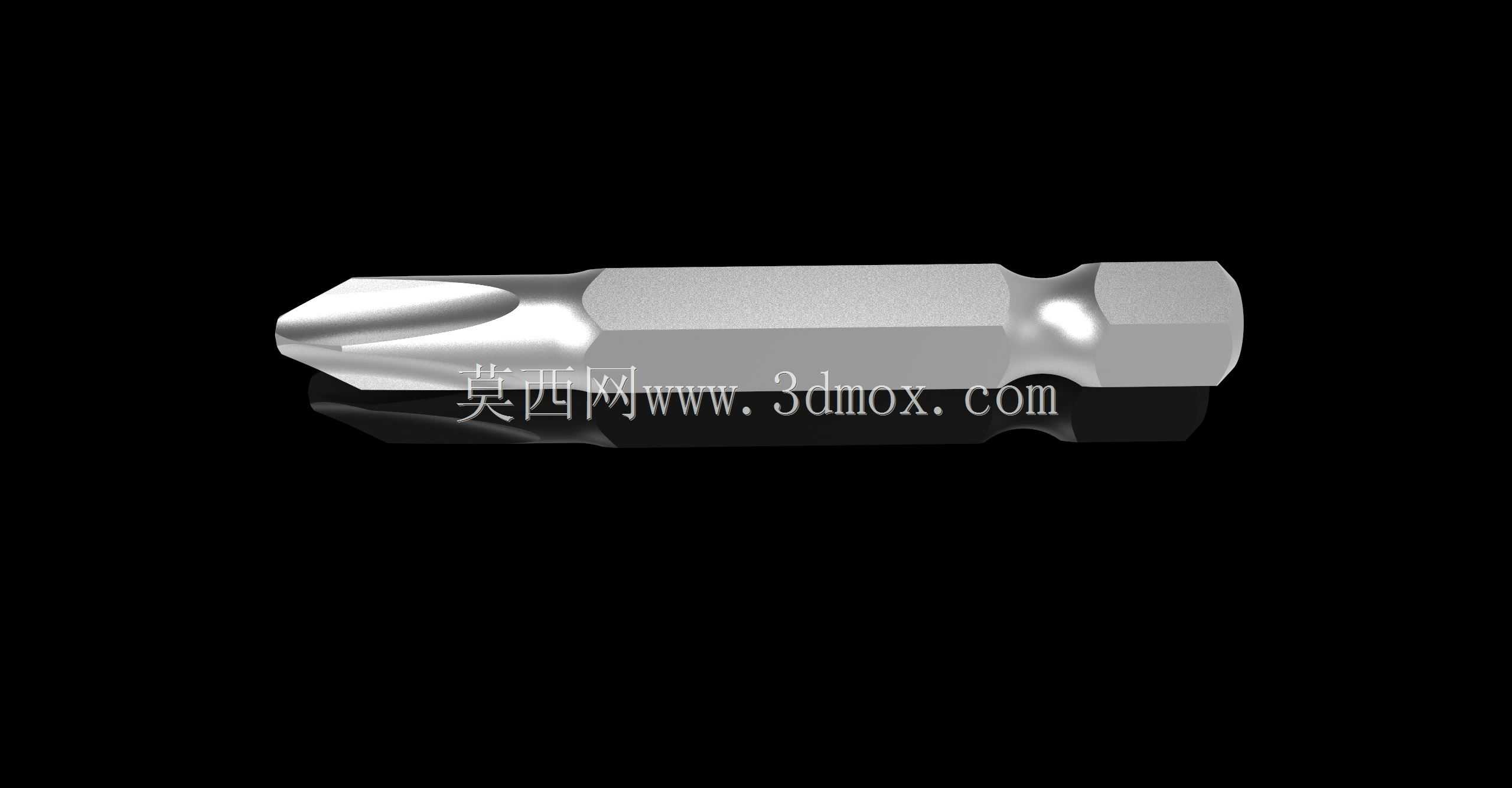

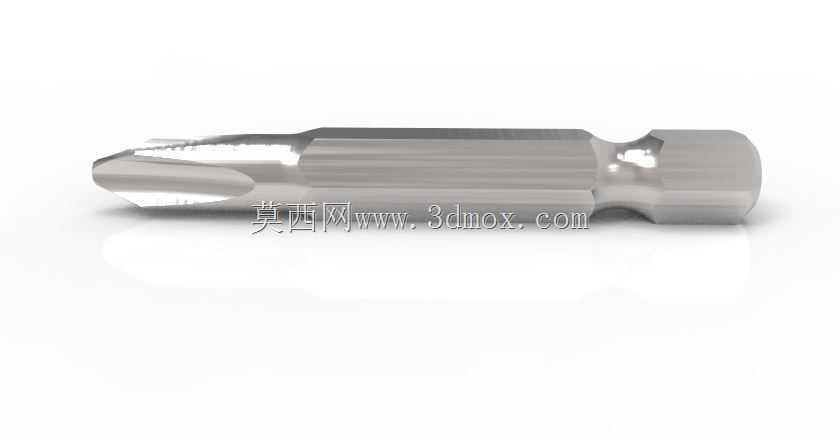

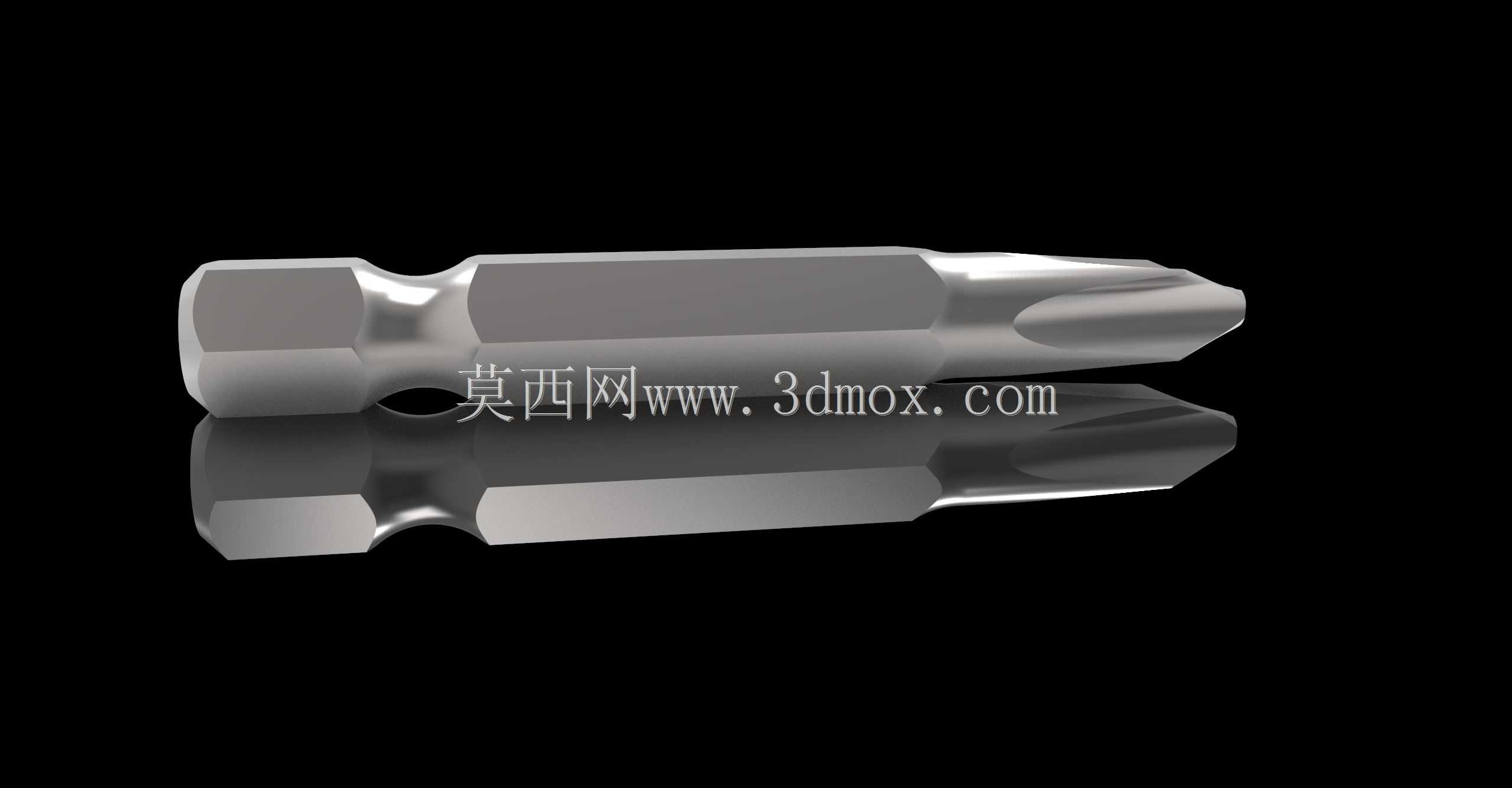

　　外形边界方面，这类零件通常属于细长工具件，轴向长度、六角对边尺寸、工作头直径和颈部直径是建模时的关键控制项。六角柄需要与夹头内六方孔形成间隙配合，既要保证顺利插拔，又不能因间隙过大造成扭矩传递冲击。工作端中心线与六角柄中心线应保持同轴，否则在旋转时会产生偏心，使螺钉槽受力不均，并加速尖端磨损。模型表面可按真实零件设置高硬度金属质感，用于表达合金钢批头经淬火、回火后的外观特征；实际产品还常通过喷砂、磷化或镀层提高耐磨和防锈能力。

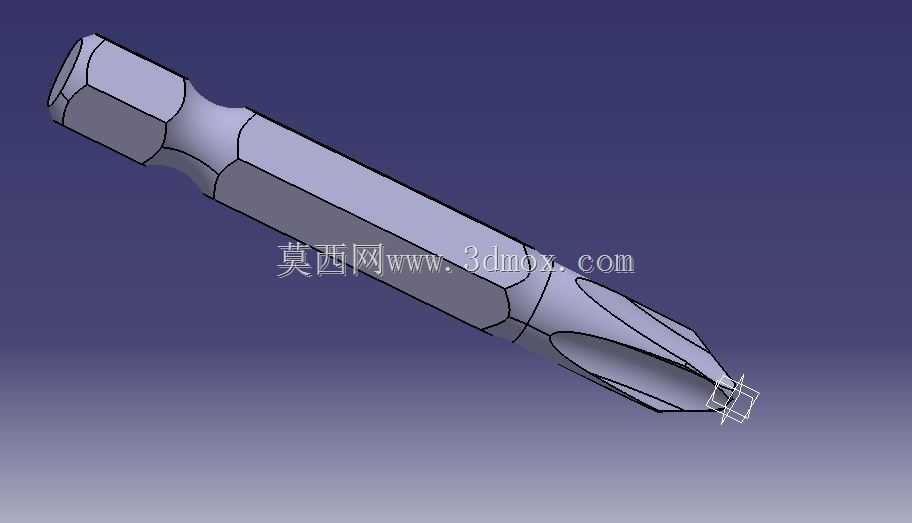

　　在三维建模过程中，可先以回转体建立批头主体，再通过拉伸切除形成六角柄和十字工作头。十字头不宜只做简单尖锥，应体现与螺钉槽相匹配的四个翼面及端部过渡；颈部环形凹槽需保证曲面连续，避免应力集中。若用于工程校核，还应进一步补充批头硬度、扭矩等级、插入深度和夹头配合公差，使其能够直接服务于工具选型与装配验证。
