CA6140车床配套法式防滑钉水平仪垫片

　　在普通车床安装、移位与日常精度维护场景中，床身水平度直接影响导轨直线度、主轴回转精度以及车削外圆、端面、螺纹时的加工稳定性。CA6140这类卧式车床在落地就位时，通常需要在垫铁、地脚区域配合水平检测工装反复调整，而这套法式防滑钉垫片结构，正是面向机床调平、防滑定位与现场快速水平校核而设计的小型实用附件。

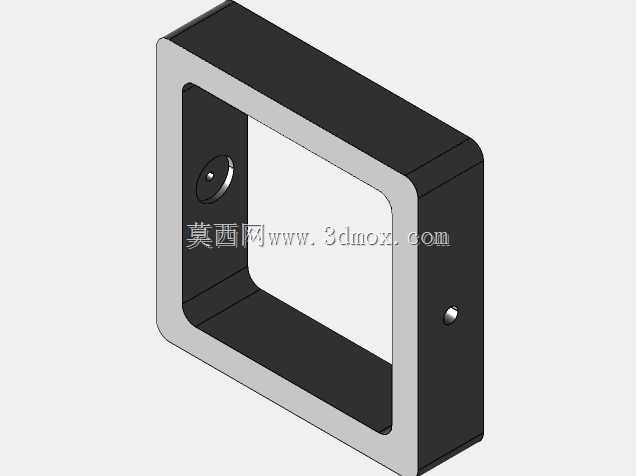

　　该垫片本体外轮廓为100mm×100mm的方形框体，整体厚度25mm，中部开设贯通窗口，既减轻自重，又为水平仪组件留出安装与观察空间。框体四角与支撑面可配合法式防滑钉使用，在机床垫脚、调整垫铁或临时校平工位上形成稳定的摩擦定位面，避免调平过程中垫片滑移、水平读数窜动。对于需要频繁转场、重新打地基或进行二级保养的车间设备而言，这种结构比单纯使用平垫更便于保持调整位置。

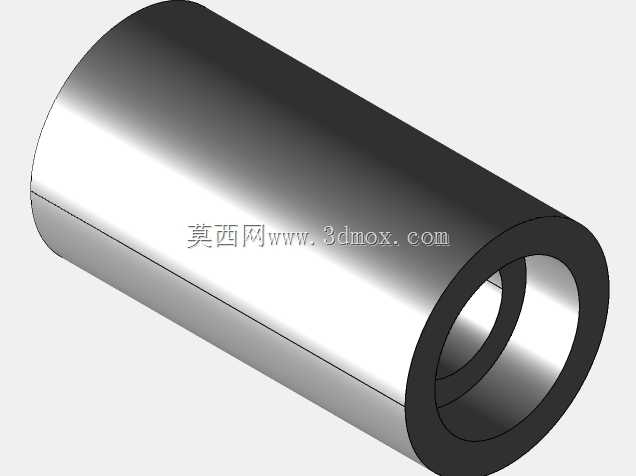

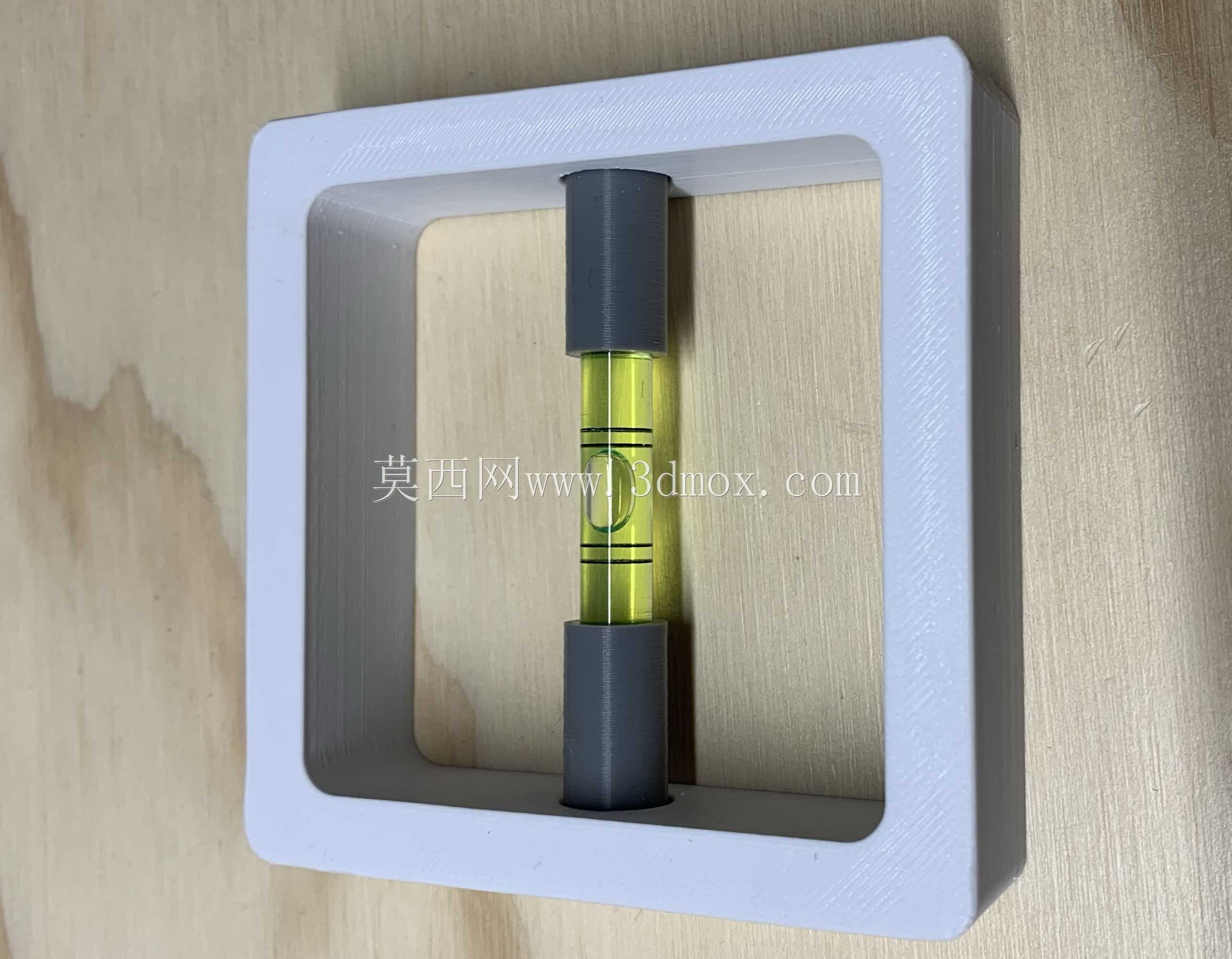

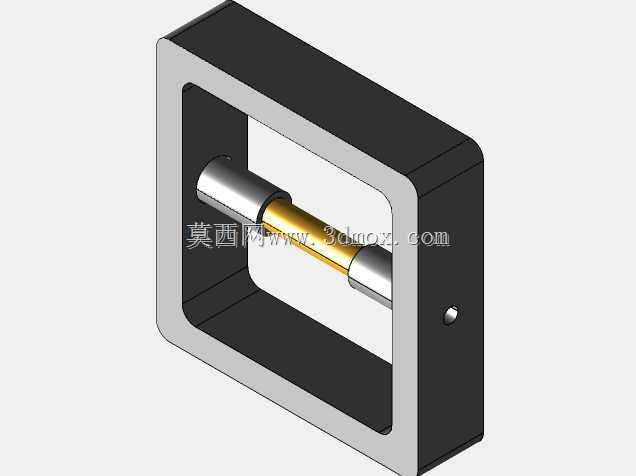

　　结构设计上，垫片中央预留管状水平仪安装位，可适配直径9.5mm的水准管。水准管沿竖直方向布置在框体窗口内，两端由深色夹持座固定，黄色气泡管位于中间，观察气泡位置即可判断支撑面的倾斜状态。夹持座与框体之间采用M3螺纹紧固件连接，具体由2个M3螺母和2个M3×15~25mm机螺钉完成装配。该连接方式结构简单、拆装方便，既能够保证水准管在搬运和使用过程中不发生转动，也便于后期更换不同精度或不同长度的水准元件。

　　从安装边界看，100mm×100mm的支撑面积能够覆盖常见小型垫铁和机床辅助支撑点，25mm厚度为夹持座、螺钉头以及水准管端部预留了足够空间。中部窗口并非单纯减重：它使水准管两侧不被实体材料包裹，操作者可从正面直接观察气泡，同时避免框体变形时通过侧壁挤压水准管。设计时还预留了插入自定义定位元件的结构接口，使垫片不仅能作为独立水平检测块使用，也可集成到专用工装、夹具底座或设备调平支架中。

　　在实际使用中，该件可放置在车床床身导轨附近、进给箱下方或尾座区域作为辅助水平参考；配合框式水平仪完成粗调后，再利用自带水准管进行局部复核，能够缩短设备就位时的反复测量时间。防滑钉接触面在油污、切削液残留的车间地面上仍能提供较好的抗滑移能力，减少调平螺钉旋动时垫片随动的问题。

　　建模时需要重点控制方形框体的平面度、窗口与水准管轴线的相对位置，以及夹持座内孔与9.5mm水准管外径的配合间隙。螺钉孔位置应保证装配后夹持座两端同轴，避免水准管受弯；框体支撑面与水准管基准面之间的平行度，则决定了该调平附件读数的可信度。整体结构没有复杂曲面，适合采用切削加工或3D打印制作样件，经标定后即可用于机床安装、设备检修和工装校平等工程现场。
