管装夹式虎钳夹紧工装结构设计

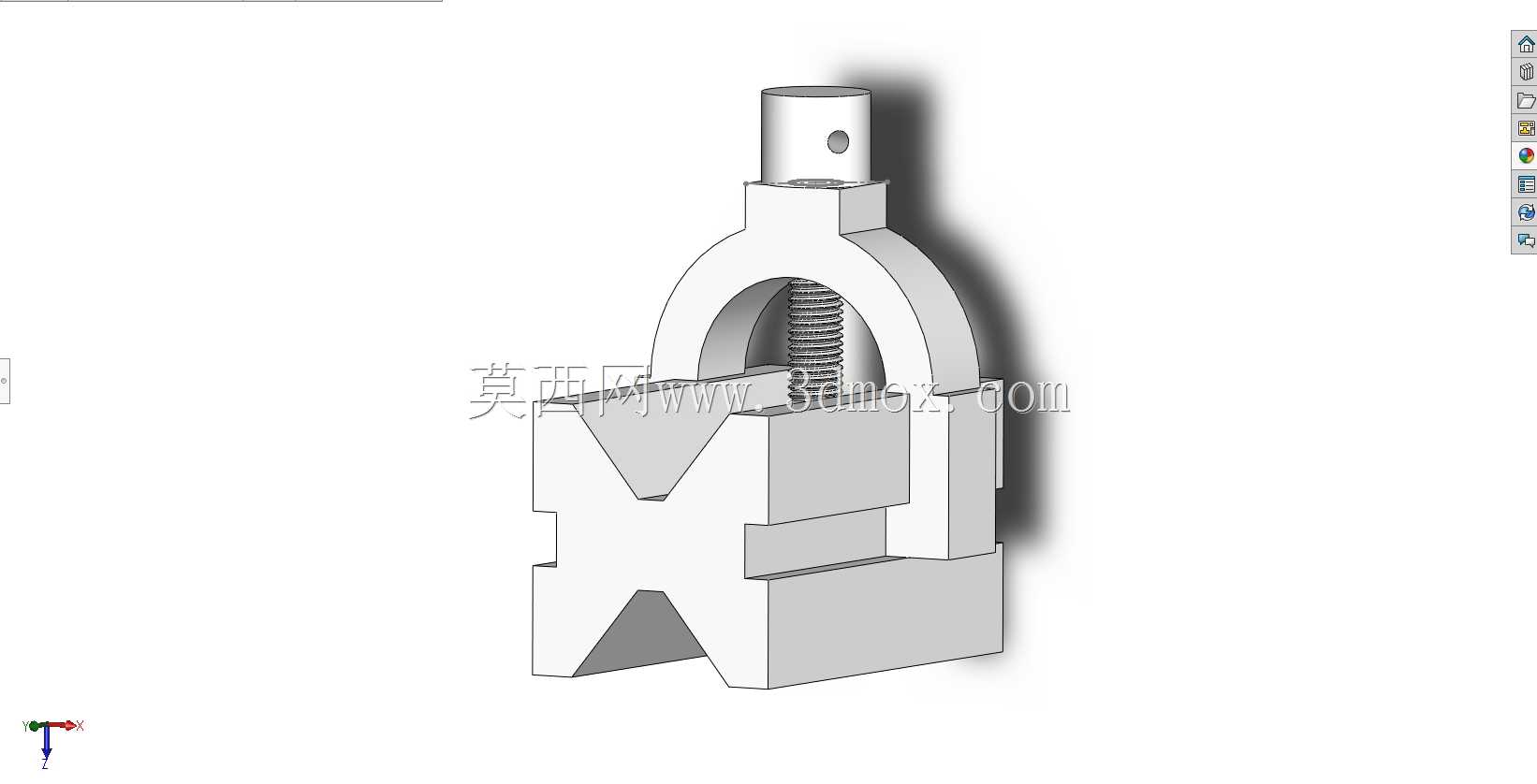

　　这套夹紧工装的核心定位是面向小型机加工工位的管件夹持作业，区别于普通平口虎钳的平面夹持逻辑，整套结构围绕圆柱类、异形轴管类工件的装夹痛点展开。实际车间场景里，小管径工件在铣削端面、钻径向孔、攻丝工序中，普通平钳的硬质平面钳口很容易夹伤管壁，圆管受夹紧力还会出现轴向滑移、周向转动，找正辅助时间往往占单件加工周期的三成以上。这套结构把钳口夹持面做成上下对称的V型定位槽，工件落位后V型面自动对中，不需要反复打表找正轴线，钳体底座两侧预留的阶梯卡位可以直接适配机床工作台的标准T型槽，装夹时只需要穿过两根压紧螺栓就能完成整机固定，底座底面做了0.02毫米以内的平面度要求，贴合工作台后不会出现夹持翘动。

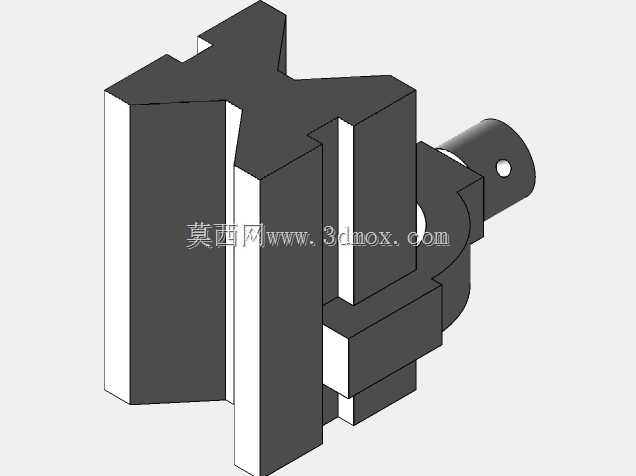

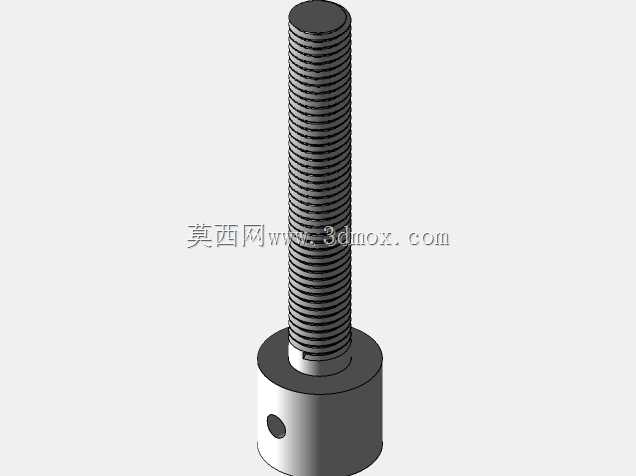

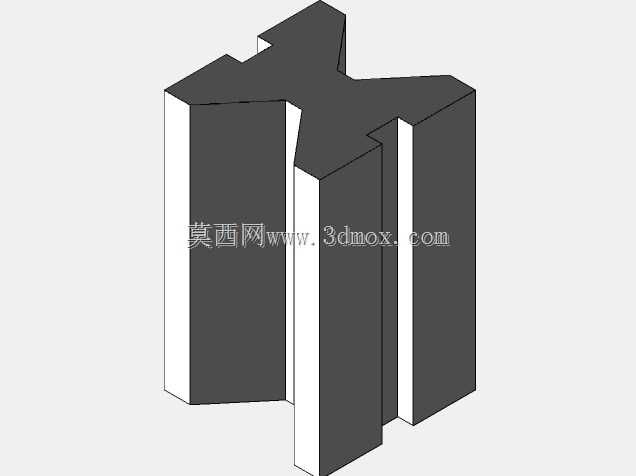

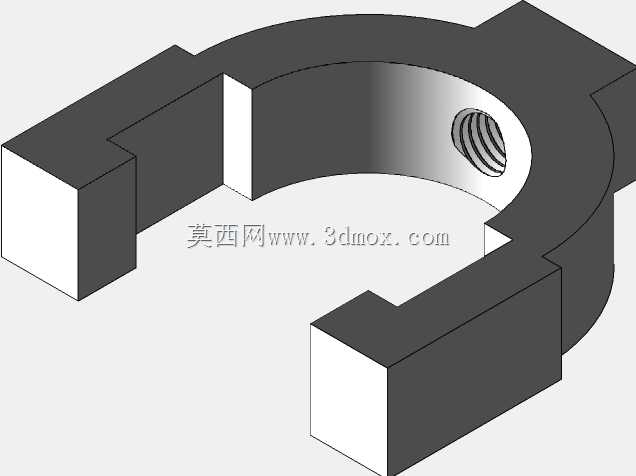

　　从结构拆分来看，整套装配分为固定钳座、活动夹紧块、拱形导向支架、传动丝杠、施压压头五个核心部分。固定钳座为整体式方块结构，下部的V型槽承担工件下半周的定位支撑，上部的活动压块对应开出同向V型槽，两块钳口对合后形成菱形夹持空腔，不同管径的圆管都能落在V型面的接触线上，接触应力分散在两条线接触区域，不会把薄壁管件夹出凹痕。拱形支架跨接在固定钳座两侧，顶部的导向孔和丝杠采用间隙配合，丝杠梯形螺纹的自锁特性可以保证加工过程中夹紧力不会因为切削振动出现松脱，丝杠下端的圆柱压头和活动压块之间做了回转活接，旋转丝杠时压头只传递轴向压力，不会带动活动压块周向转动，避免压块旋转刮伤工件表面。

　　安装边界方面，钳座整体宽度控制在常用台虎钳的安装尺寸区间内，不需要额外改造工作台面，拱形支架的内空高度预留了不同管径工件的装夹余量，即使是带法兰边的短管工件，也可以反向放置钳口完成避让。活动压块和钳座两侧的导向槽采用小间隙滑配，开合行程内没有径向窜动，夹紧动作全程压块保持平动，上下V型槽的对中偏差可以控制在0.05毫米以内。现场使用时，工人只需要把管件搁在下V型槽上，旋动顶部丝杠带动压块下行压紧，就可以直接启动加工作业，针对小批量多规格的管类零件加工，这套工装既可以单独作为台式钳具使用，也可以作为专用夹具直接固定在数控车床、钻床的工作台上，替代专用管钳装夹，大幅缩减非标夹具的制作成本。结构里所有受力件都采用常规型钢加工，没有特殊异形件，后期钳口磨损后只需要拆换V型压块，不需要更换整个钳体，维护成本很低。
