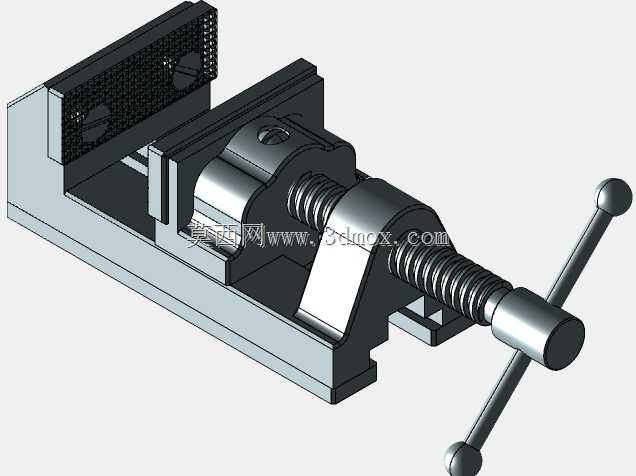

螺杆传动式机用平口夹持工装结构

　　在普通铣床、钻床、小型磨床的常规加工作业场景里，这类螺杆驱动的平口夹持装置是工位上最基础也最高频使用的工装，主要承担方形、矩形规则坯料的定位夹紧功能，避免切削过程中工件出现位移、振颤，保障加工尺寸精度与表面粗糙度达标。不同于重型液压夹具的大夹紧力适配，这款夹持结构的设计思路偏向通用轻型加工场景，整体采用分体式基座搭配活动钳身的布局，固定钳身与基座为一体化铸造结构，预留了两个贯通的安装槽位，可直接通过T型螺栓固定在机床工作台的T型槽上，安装边界适配多数中小型机床的工作台槽距，不需要额外制作过渡连接板，能大幅缩短工装换装的辅助时间。从结构细节来看，传动部分采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，

　　传动过程中的自锁性能更稳定，夹紧后不会因为切削振动出现松脱退扣的问题，螺杆末端搭配穿杆式摇把，操作人员不需要额外配套扳手，直接穿入杆体就能施加夹紧力矩，操作半径适配人手施力的舒适区间，不会出现力臂过短导致夹紧力不足、或是力臂过长容易磕碰周边工位的问题。钳口部分采用可更换式的平直钳口板，通过沉头螺钉固定在钳身的安装面上，长期使用出现磨损、压痕后可以直接更换钳口板，不需要整体报废钳身，能有效降低工装的长期使用成本；钳身的滑动面做了贴合式的导轨结构，活动钳身沿着基座的导向面做直线往复运动，导向间隙可以通过侧边的调节镶条进行微调，避免长期使用磨损后出现钳口上翘、夹持错位的问题。在实际使用场景中，这类夹持结构除了常规的金属切削加工装夹，

　　也可以适配小型装配工位的工件固定、钳工划线工序的坯料定位，整体结构没有复杂的液压、气动元件，日常维护只需要定期在螺杆传动面、滑动导轨面涂抹润滑脂，就能保障长时间的顺畅传动，不会出现卡滞、咬死的问题。设计过程中充分考虑了工位操作的实用性，摇把的转动范围没有超出基座的外侧轮廓太多，安装在工作台边缘时也不会阻碍操作人员的走动，整体的重心落在基座的中心区域，夹紧过程中不会出现工装倾翻的风险，对于小批量多品种的加工车间来说，这类通用型夹持工装的适配性远高于定制化专用夹具，能够覆盖绝大多数规则形状工件的装夹需求，不需要针对不同尺寸的坯料频繁更换工装，能有效提升单工位的作业效率。
