台式压力机配套机用虎钳结构设计

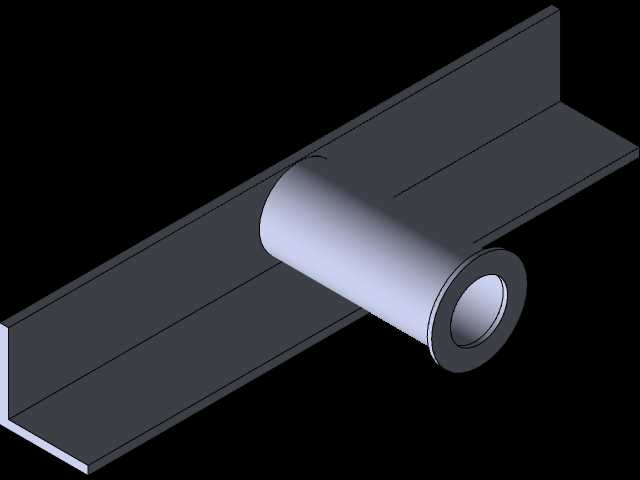

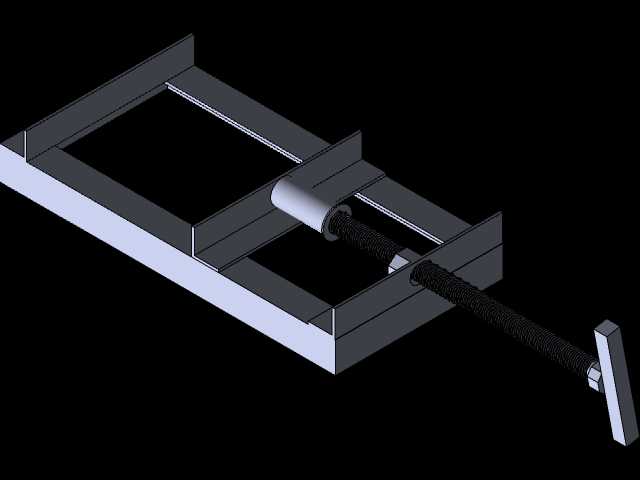

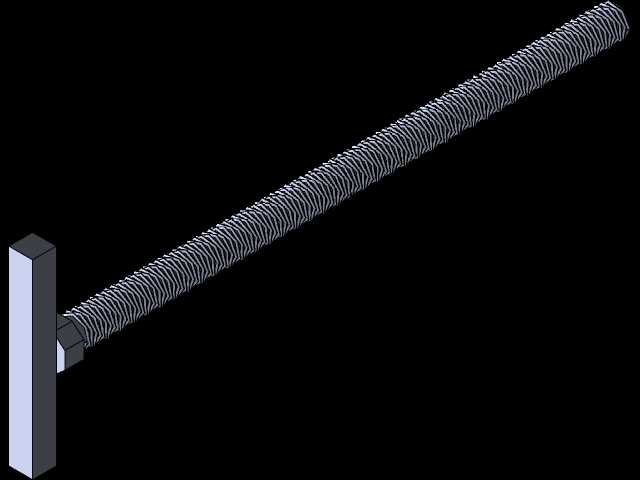

　　这款台式压力机配套的机用虎钳，是小型冲压、钻削工位上常用的工装夹具，核心作用是在台式压力机完成小零件冲裁、压装、浅成型工序，以及配套台钻完成钻孔、扩孔、铰孔作业时，稳定夹持待加工工件，避免加工过程中工件移位、翘曲，保障加工精度与操作安全。从结构设计逻辑来看，这款虎钳采用丝杠传动的夹紧方式，梯形螺纹的丝杠副具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，长行程的丝杠设计可以适配不同尺寸规格的小型工件，从几毫米厚的薄金属片到几十毫米高的块状零件都能实现可靠装夹。固定钳身与活动钳身的配合面采用精密研磨的导轨结构，间隙控制在0.02mm以内，夹紧过程中活动钳身不会出现上翘或者偏斜，保证夹持面的平行度，

　　避免工件装夹倾斜导致的加工尺寸超差。钳口部分采用可拆卸的硬化钢钳口板，表面加工有交叉网纹，增大夹持摩擦力的同时，当钳口磨损后可以快速更换，不需要整体报废钳身，降低工装维护成本。在安装边界上，这款虎钳的底座设计有标准的T型槽安装孔，可以直接固定在台式压力机的工作台面，或者配套钻床的工作台上，安装孔的孔距符合小型工装的通用安装尺寸，不需要额外加工转接板就能完成装夹，整体外形尺寸紧凑，不会占用过多工作台面空间，适合小型加工工位的紧凑布局需求。从实际应用场景来看，这类虎钳在五金加工小作坊、职业院校实训车间、小型零部件加工厂的台式压力机工位应用非常广泛，除了常规的金属零件装夹，更换软钳口后还可以夹持塑料、尼龙等易刮伤的非金属零件，

　　适配多品类小批量零件的加工需求。设计过程中充分考虑了操作便捷性，丝杠端部设计有标准的方头，可以配合棘轮扳手或者加力杆操作，在需要大夹紧力的加工场景下，不需要额外制作专用工具就能实现足够的夹紧力，同时活动钳身的行程限位设计，避免丝杠旋出脱落，减少日常使用中的故障概率。钳身整体采用铸铁材质一体铸造，经过时效处理消除内应力，长期使用不会出现变形，保证夹持精度的长期稳定性，导轨面经过高频淬火处理，表面硬度达到HRC45以上，耐磨性能优异，即使频繁滑动夹紧也不会出现过快磨损。在功能特性上，这款虎钳除了常规的平行夹持，还可以通过调整钳身的安装角度，实现一定角度的斜向装夹，配合台式压力机完成斜向压装或者斜孔加工的需求，不需要额外制作角度工装，

　　拓展了设备的加工范围。对于结构设计从业者来说，这款虎钳的结构具备很强的参考价值，丝杠夹紧的传动结构、钳身的刚度设计、安装接口的标准化设计，都是小型工装设计中可以借鉴的成熟方案，建模过程中对配合间隙、螺纹参数、安装孔位的还原，也能帮助建模者理解工装类零件的设计逻辑，掌握工装设计中精度、刚度、操作便捷性三者的平衡思路。在实际选型适配时，需要根据台式压力机的工作台尺寸、待加工零件的最大轮廓尺寸来确认虎钳的开合行程是否满足需求，同时要确认夹紧力是否匹配加工过程中的切削力或者冲压力，避免夹紧力不足导致工件飞出的安全隐患，这款虎钳的夹紧力范围适配台式压力机的小吨位加工需求，完全能够覆盖常规小型零件的加工载荷。
