冰箱门衬垫周转转运线棒料架推车

　　该套线棒周转推车主要面向冰箱总装车间、门体预装工段以及门衬垫暂存区使用，用于承载、分隔和转运冰箱门垫圈、门衬垫类易变形工件。门衬垫属于外观与装配尺寸都较敏感的零部件，直接堆叠容易造成压痕、弯折或局部变形，因此结构上没有采用平板大台面，而是利用多层悬臂式承托杆形成独立插放位，使工件沿竖向分层悬挂或斜向搁置，层间留出取放空间，搬运过程中也能减少相互摩擦。

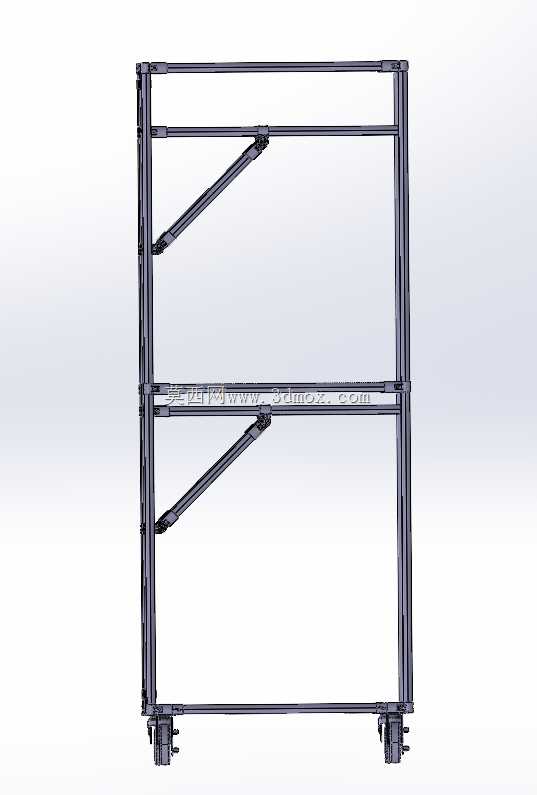

　　从现场布置看，这类推车常停靠在预装工位旁、物料配送通道末端或成品门体暂存区，配合节拍式生产线进行短距离流转。框架采用精益管与接头组合，杆件沿长度、宽度和高度方向构成矩形骨架，侧面布置交叉斜撑，以抵抗满载推行时产生的扭转和侧向晃动。底部四角设置脚轮，其中靠近转向端的轮子承担转向功能，整车可在车间通道内灵活推移；停靠时通过轮架制动或人工定位，保证工位旁取料时不滑移。

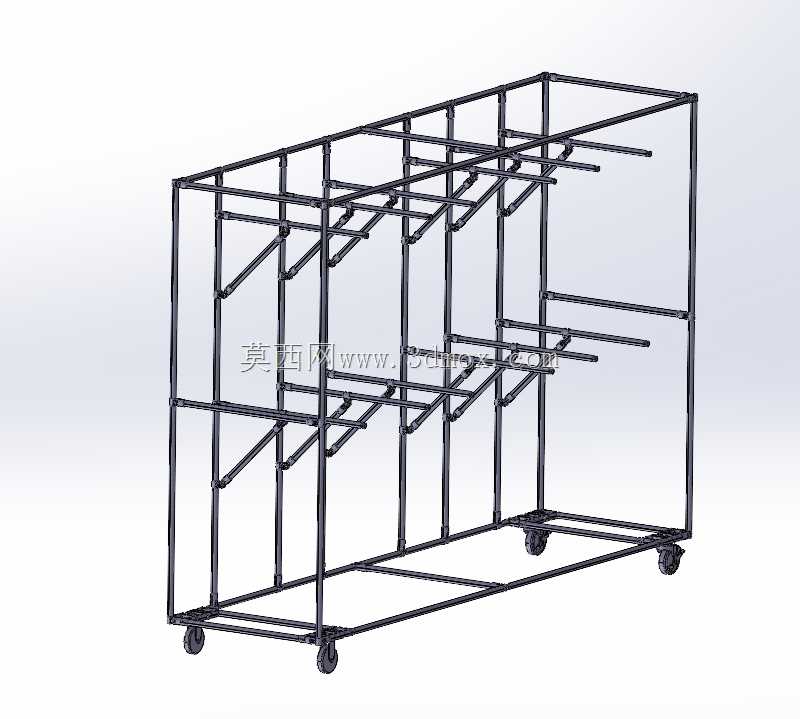

　　设计思路上，承托层并非简单等距复制，而是根据门衬垫的轮廓、伸出长度和取件方向布置多排平行杆位。杆位朝向作业侧，操作者无需进入框架内部即可取放；竖向多层布置提高了单位占地面积的容纳量，同时避免工件叠压。框架顶部和侧面的连接杆形成防护边界，防止转运中工件向外滑出；底部横杆承担脚轮安装与整体载荷传递，立柱节点则把层架载荷分散到整个骨架。

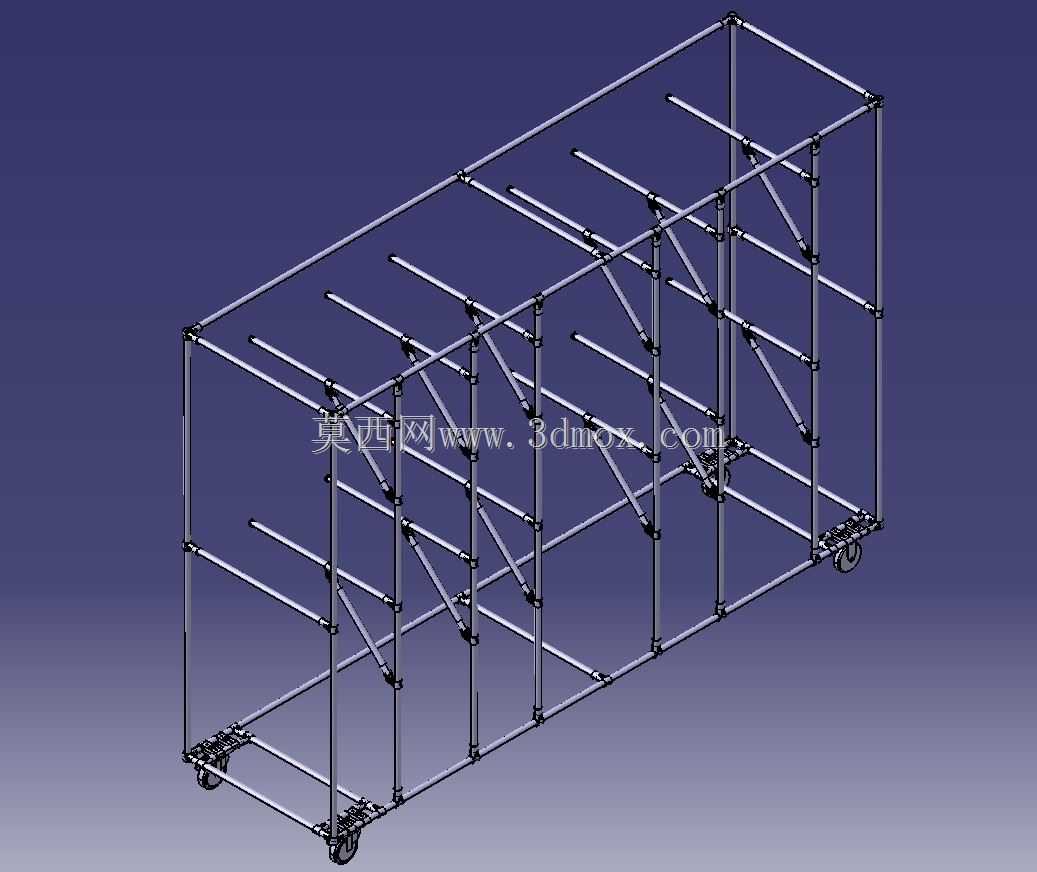

　　外形边界呈长方体笼式结构，长度方向容纳多列工件，宽度方向控制在人工推行和通道转弯允许范围内，高度方向以人员可直接取放上层工件为限。建模时需重点核对脚轮安装板与底框的连接位置、层杆与立柱接头的干涉关系、斜撑与工件取放空间的冲突，以及满载状态下框架对角变形趋势。对于需要并入厂内物流体系的场景，还应结合通道宽度、工位开口高度、门体尺寸和周转批量，调整层距、杆长和轮距，使推车既能满足物料防护，又能适应车间实际通行与停靠边界。
