CA6140车床快压式夹持锁紧机构

　　这套夹持锁紧组件是CA6140普通车床配套的工装辅件，日常在车间里多用于刀架旁的快速压紧、跟刀架辅助限位，或是小型工装板在中拖板上的无工具快速固定，替代传统需要扳手反复拧动的螺栓压板，操作工单手扳动弯臂就能完成工件或附件的锁止与松开，在小批量多品种的轴类、盘类零件轮换加工场景里，能大幅减少装夹停机等待的时间。

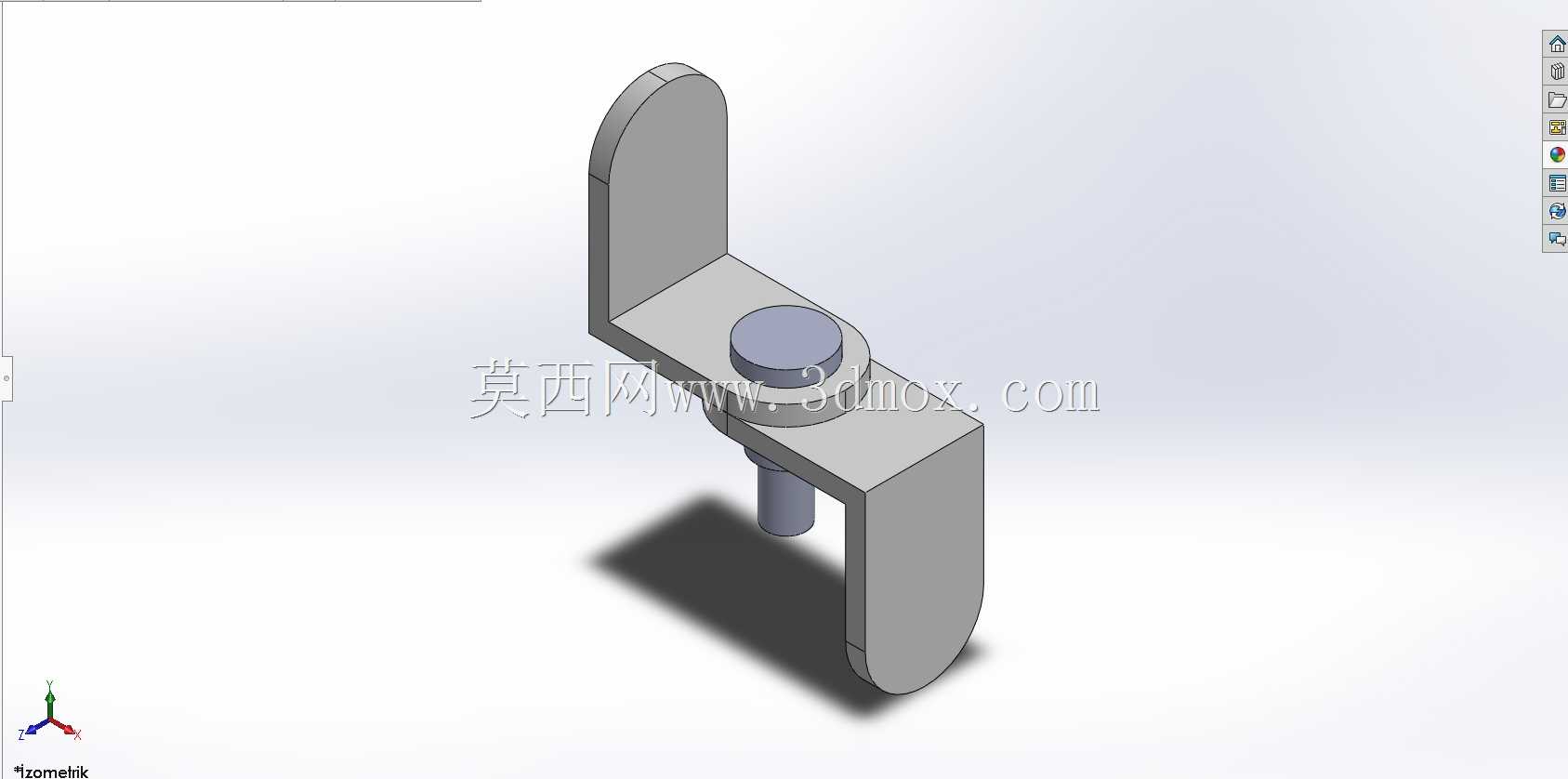

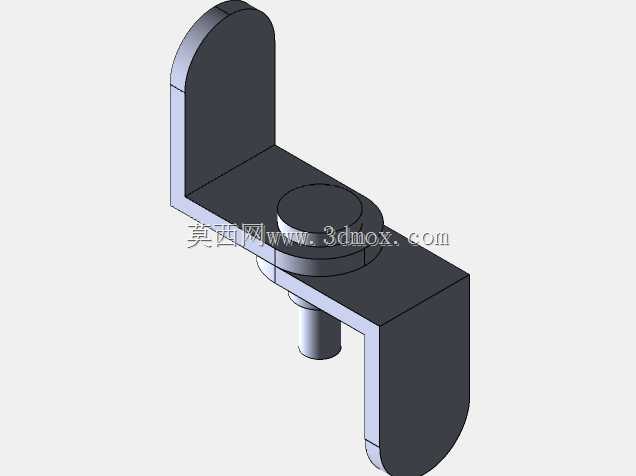

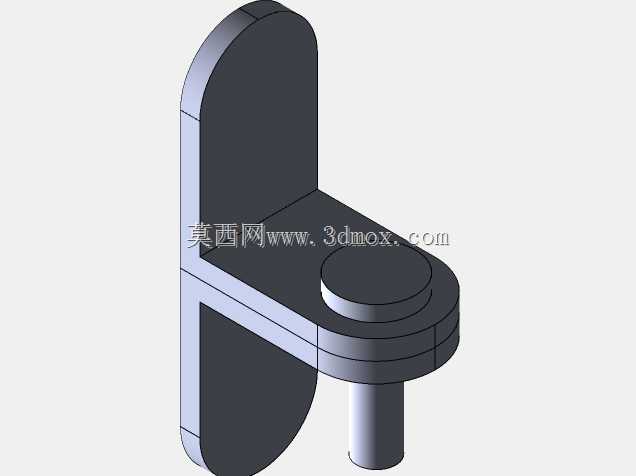

　　从结构细节来看，整套零件由冲压成型的U型弯臂、中部铰接销轴、底部压紧螺柱三部分装配而成：两侧立板顶端做了圆弧收边，没有尖锐棱角，操作工频繁扳动时不会刮伤手套；横板居中位置加工出同轴通孔，销轴穿过孔位后上端做限位凸台，下端伸出的螺柱可以直接拧入车床拖板的T型槽螺母，或是对接工装基板的预制螺纹孔。弯臂的力臂长度经过适配，扳动到锁止位时利用铰接点的过中心自锁特性，即便车床主轴运转产生持续振动，压紧状态也不会自行松脱，不需要额外加装防松垫圈。

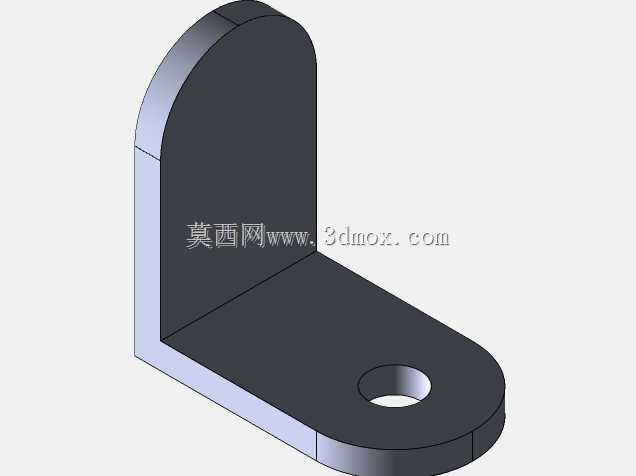

　　建模过程中优先还原了钣金折弯的工艺特性：两侧立板和中间横板为等厚板材一体折弯成型，折弯处预留了合理的内R角，没有出现直角折弯的应力集中缺陷，后续出工程图时可以直接展开得到下料轮廓，板材厚度、折弯余量都符合普通冷轧钢板的加工规范。销轴和横板的配合选用间隙配合，保证扳动时转动顺滑无卡滞，销轴下端的螺柱长度预留了足够的调节行程，适配不同厚度的工装垫板叠装场景。

　　安装边界方面，底部螺柱的公称直径和CA6140中拖板T型槽的标准螺母规格完全匹配，U型臂的开口宽度覆盖常用小型工装的压板跨距，整体立板高度控制在车床回转直径的安全范围内，组件安装后不会和移动中的刀架、回转的卡盘发生运动干涉。整套机构没有复杂的异形曲面，所有棱边都做了去毛刺倒角，既适合车间小规模钣金自制，也可以直接作为标准快压附件批量加工，在普通车床的工装改造、工位快速装夹优化场景里实用性很强，建模时完整保留了装配配合关系，工程师可以直接调取零件修改板材厚度、力臂长度，适配不同型号卧式车床的装夹需求。
