机床铰接支座三维结构设计

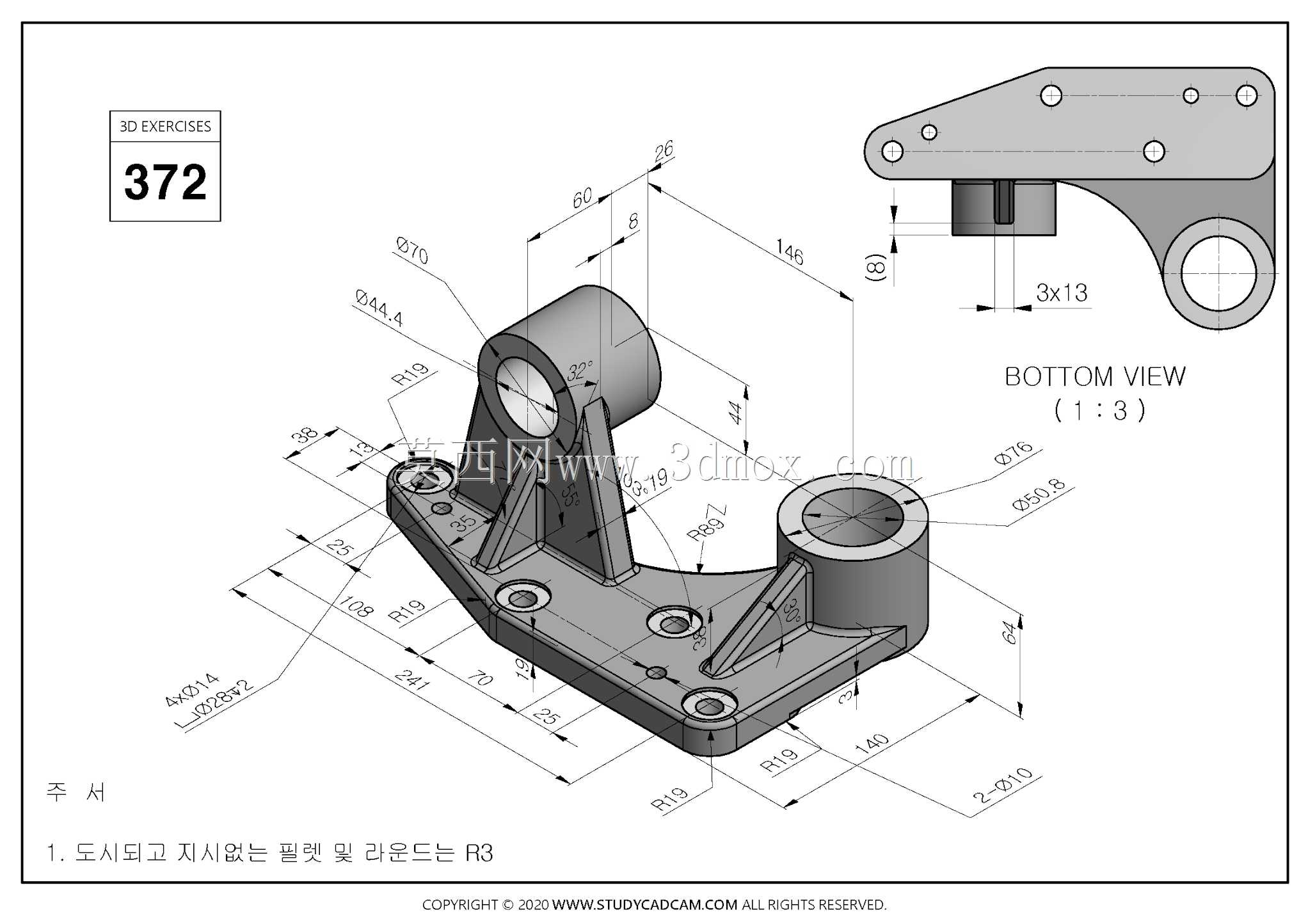

　　该铰接支座属于机床进给机构的配套支撑构件，在普通卧式车床的溜板传动、刀架摆角调节工位中承担载荷传递与运动导向作用，实际装机时底座贴合机床溜板的安装基准面，上方两个同轴筒孔分别穿入传动轴与锁紧销轴，侧端带孔耳板连接摆杆驱动组件，工作过程中把切削产生的径向载荷分散到底座安装面，避免传动轴受弯变形，保障刀架进给的重复定位精度。设计阶段先从安装边界反推结构轮廓，底座总长控制在146mm、总宽140mm，底板厚度8mm，底板上预留四处沉头安装孔，孔位间距分别标注70mm、108mm，适配CA6140车床溜板上现有M10螺栓的安装孔位，不需要额外在床身溜板上扩孔改制，现场换装时直接对准原有螺孔即可完成固定。

　　上方两个支撑筒的中心高度设置为60mm，筒体外径Φ70、内孔Φ44.4，筒壁厚度均匀控制在12mm以上，既保证销轴穿入后有足够的配合接触长度，也避免薄壁结构在切削振动下出现应力变形；两处支撑筒之间增设三角加强筋，筋板从筒体外圆一直延伸到底板上表面，把筒部承受的侧向载荷直接传导至底板，消除筒根位置的应力集中风险。底板轮廓多处采用R18、R19圆角过渡，没有尖锐的直角转角，铸造成型时可以避免转角处出现缩孔、裂纹缺陷，机加工工序中也不会因应力集中出现装夹变形。侧端伸出的摆臂末端设置同轴铰接孔，臂身厚度13mm，臂上预留三处小孔用于安装行程限位碰块，底部视角标注的3x13槽口用于嵌入锁紧键，销轴穿入后键槽配合可以限制轴的周向转动，

　　传递扭矩时不会出现打滑空程。整个构件的所有配合面都预留了机加工余量，毛坯铸造成型后，仅需对底板安装面、筒体内孔、铰接孔进行精铣、镗削加工，其余非配合面保留铸造毛坯面即可，加工工序少，生产制造成本低。结构布局上把重载支撑区域集中在两个筒座位置，轻量化的摆臂仅承担铰接牵引载荷，整体重量控制在合理区间，不会给溜板增加额外的运动负载，在机床长期往复进给、频繁启停的工况下，支座的抗振性能与结构刚性都能满足连续加工的使用要求，也可直接移植到同类专用工装的摆角支撑工位作为通用铰接支撑件使用。
