外螺纹M16连接器1型3型防护端盖

　　该端盖主要用于带外螺纹接口的连接器端部，在设备运输、停机检修或接口暂不接线时，封堵螺纹端口，阻挡粉尘、切削液、水汽及异物进入连接器内部，避免插针、插孔受污染或机械损伤。在机床加工、自动化产线、港口设备等多尘、多油雾工况中，这类小零件直接影响电气连接的长期可靠性。

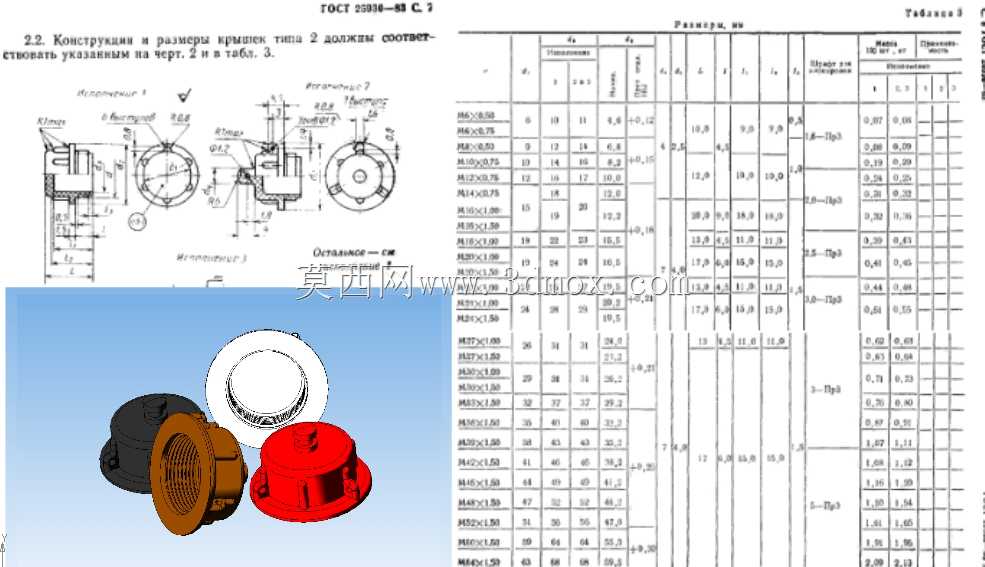

　　结构上，端盖依靠内螺纹与M16×1.0外螺纹接口旋合，螺纹规格按GOST 25930-83相关尺寸体系构建，螺距小、旋合行程短，便于现场快速装拆。盖体外侧设计有滚花或防滑棱面，操作者戴手套也可施加足够拧紧力矩，无需专用工具；端部封闭面与螺纹段之间留有退刀槽，保证车削加工时刀具退出，同时避免装配应力集中在盖底转角。

　　从建模思路看，先以回转体为基础建立盖体轮廓，再切削内螺纹底孔并生成螺纹牙型，滚花特征通过阵列或纹理方式表达，既还原外观又控制模型数据量。盖体壁厚随直径变化：螺纹配合段保留足够壁厚以承受旋紧力矩，封闭端适度加厚，防止受压变形；外缘倒角与圆角处理兼顾去毛刺和握持手感。

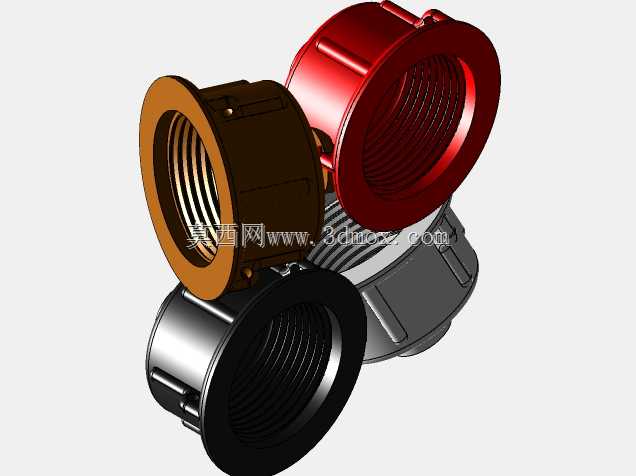

　　安装边界方面，端盖旋合后外径略大于M16螺纹大径，周边需预留手指或扳手操作空间；轴向长度覆盖完整螺纹啮合区并超出端口端面，形成遮挡。选型时需核对接口螺纹规格、旋向及密封要求，若用于持续淋水或腐蚀环境，可在盖内增加密封垫或改用耐蚀材料。三维模型完整呈现了螺纹、防滑面、内腔台阶及端部结构，可直接用于干涉检查、装配模拟与工装设计。
