这套结构面向普通卧式车床主轴箱与进给传动链的轴系联接场景,核心作用是在两根同轴布置的传动轴之间传递旋转扭矩,同时补偿轴段加工、装配过程中产生的微小径向偏移与角度偏差,避免轴系受附加交变载荷出现早期疲劳断裂。

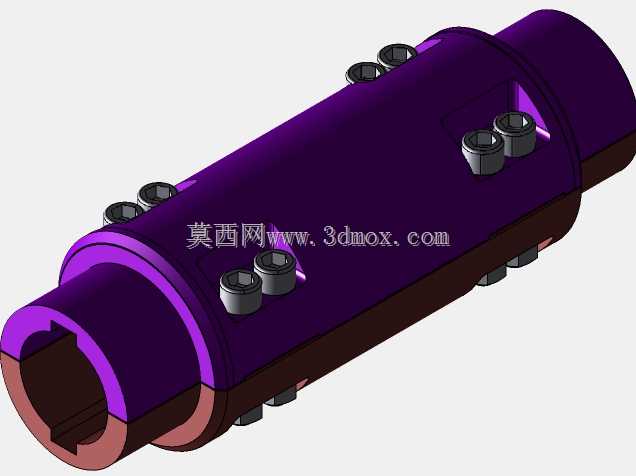

从现场装配边界来看,该部件采用上下对合的剖分式套筒结构,两半套筒合围后包裹两侧轴端,不需要在轴端加工长键槽,也无需对轴系做大范围轴向拆卸,在车床维保更换传动件时,仅松开外周锁紧螺栓即可剖开套筒完成拆装,大幅缩短停机检修时长。套筒内孔与被联接轴外圆采用小间隙配合,合套后通过沿套筒周向、轴向交错布置的多组内六角锁紧螺栓施加径向预紧力,依靠套筒内壁与轴面之间的抱紧摩擦力传递扭矩,螺栓排布在套筒上下两侧的多个承载截面,载荷沿轴周向均匀分布,避免单键联接带来的应力集中问题。
设计阶段首先要匹配CA6140车床对应传动位的轴径尺寸,套筒两端内孔分别适配两侧待联接轴的外径,轴向长度覆盖两侧轴端的插入深度,保证足够的抱紧接触面积;套筒外壁预留的螺栓沉孔深度需完全容纳螺栓头部,避免旋转过程中突出部位与周边护罩、管线发生运动干涉。剖分面之间预留微小的压紧间隙,当螺栓逐步锁紧时,两半套筒能够持续收束抱紧轴面,不会出现剖分面提前贴死、预紧力无法传递到轴面的问题。
实际选型应用中,这类夹紧式联轴器非常适合车床进给箱、溜板箱内部中低速、中等扭矩的传动工位,相比刚性凸缘联轴器,它对轴的对中精度容忍度更高,装配时不需要反复打表调整轴的同轴度;相比弹性联轴器,它全部采用金属钢制构件,耐切削油、耐车间内的切削液飞溅,长期运行不存在弹性元件老化失效的问题。建模过程中需要重点核对每一个螺栓孔的位置度,保证上下半套的孔位完全同轴,螺栓穿装时无卡滞;内孔的键槽避让结构要和轴端原有平键位置匹配,安装时键嵌入对应槽位,既可以通过摩擦力传力,也可以通过平键承担峰值扭矩,双重保障传动可靠性。套筒两端的外圆倒角做了圆滑过渡,没有尖锐棱角,既方便装配时引导轴端插入,也避免旋转过程中刮擦装配人员的防护用具。整个部件的径向轮廓尺寸控制在车床传动箱内部预留的安装空间之内,轴向两端和相邻轴承端盖之间保留足够的安全间隙,运转时不会出现摩擦磕碰。
