带加强筋卧式铰轴支座支撑结构

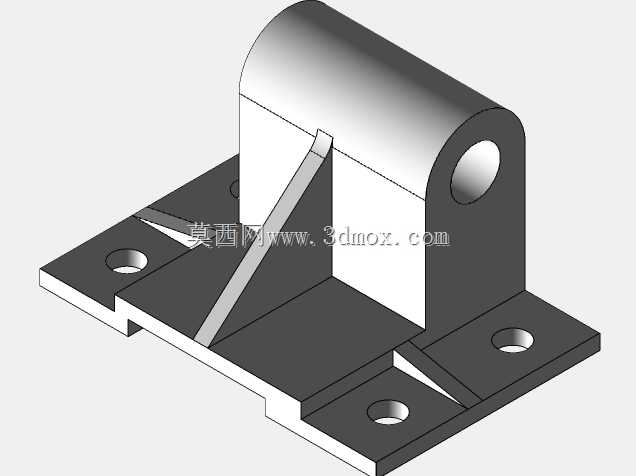

　　该支撑件属于机床周边工装与小型传动机构里常用的铰轴类支座，日常出现在CA6140普通车床改造工位、半自动上下料摆臂、夹具翻转架以及轻型连杆铰接点位中，核心作用是为穿入的销轴、短转轴提供径向支承，同时把铰接载荷平稳传递到下方安装基面。结构上采用底板加直立轴筒的组合形式，底部为左右外伸的翼缘安装板，板上预留四个沉头通孔，可直接穿过内六角螺栓固定在机床床身副板、焊接工装台面或者型材机架上；底板中部做了下沉让位台阶，既可以避让安装面的凸起焊缝、拼接凸台，也能在不增加整体高度的前提下让轴筒中心保持在设计标高，避免装配时额外垫调整垫片。上部轴筒为整体镗削的圆孔结构，孔口两端做了轻微倒角，销轴穿入时不会刮伤配合面，轴筒外壁保留足够壁厚，

　　承受径向摆动力时不会出现局部椭圆变形；轴筒和底板之间布置两块三角形加强筋，筋板沿载荷摆动方向延伸，从底板上表面一直贴合到轴筒侧壁，把铰接点受到的倾覆力矩直接分流到两块翼缘板上，相比无筋的直立支座，抗侧向弯折能力提升明显，长期承受往复摆载也不容易在根部产生疲劳裂纹。建模时先以安装基面为草图基准拉伸出底板轮廓，切除四个安装孔与中部让位槽，再在底板上方绘制轴筒截面拉伸至总高，同轴切除内孔后，单独绘制三角形筋板草图并双向拉伸，最后对所有锐边做铸造圆角过渡，既符合焊接件或者铸件的工艺习惯，也避免应力集中在直角交汇位置。安装边界方面，翼缘板的外伸宽度大于轴筒外径，螺栓排布的跨距足够，锁紧后支座不会绕销轴中心扭转；

　　轴筒端面和周边摆臂侧面预留少量间隙，摆臂转动时不会和支座侧壁发生摩擦。这类支座不需要配套复杂轴承，销轴直接在孔内回转或者衬套压入孔中即可使用，在低速、间歇摆动的工位上维护量极低，更换衬套时只需拆出销轴，不用整体拆卸底板，现场检修十分方便。
