深沟球滚珠轴承结构三维建模

　　滚珠轴承是旋转传动系统里最基础也最核心的支承部件，日常在机床主轴箱、中小型电机输出端、输送机辊筒、减速器中间轴、家电电机以及普通工业泵的轴系中都能见到这类结构。它的核心作用是把轴运转时的径向载荷作为主要承载对象，同时可兼顾一定比例的双向轴向载荷，通过内外套圈滚道与钢制滚动体之间的点接触滚动摩擦，替代传统滑动支承的面接触滑动摩擦，大幅降低轴系转动过程中的摩擦阻力，减少运转温升与功率损耗，也让转轴的径向跳动被约束在很小的范围内，保证轴上齿轮、带轮、联轴器等零件的传动同轴度。

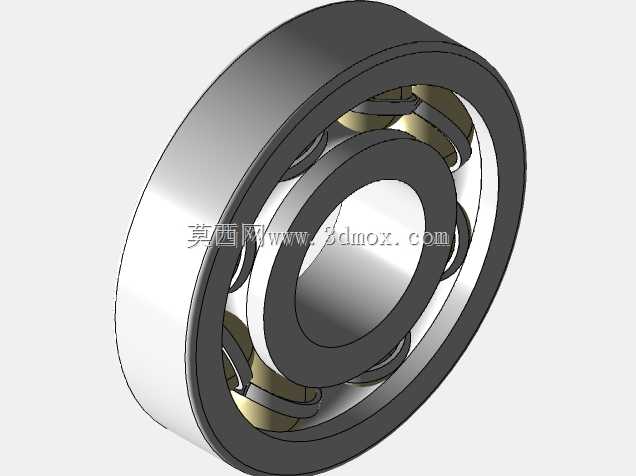

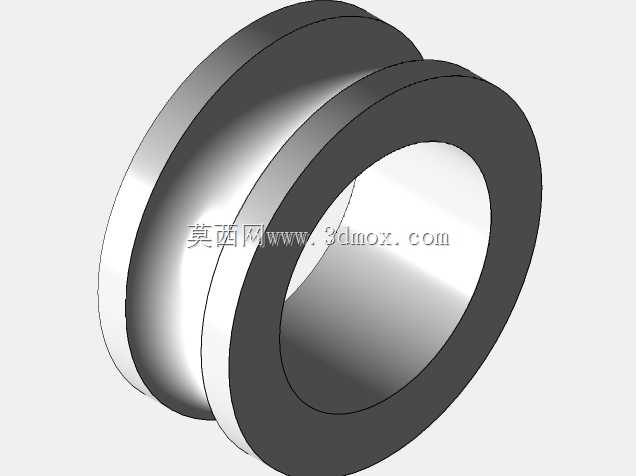

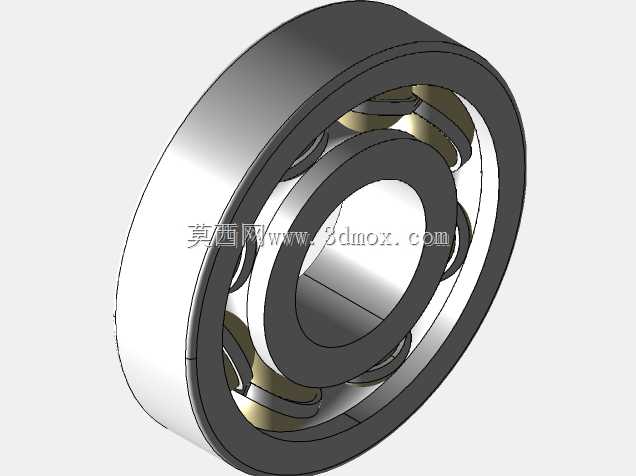

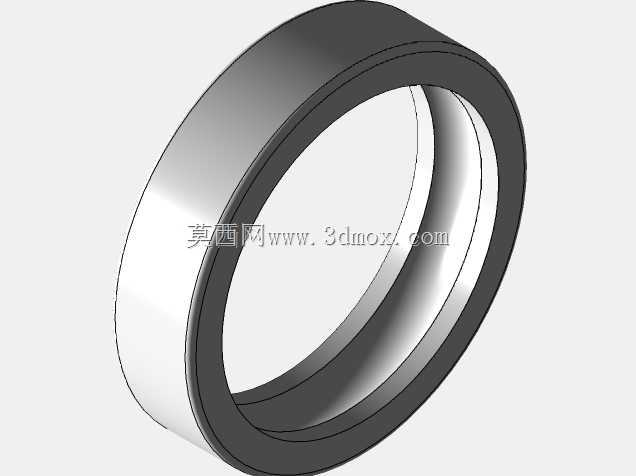

　　这套三维结构在搭建时，先从轴承的安装边界入手：轴承内圈与转轴采用过盈或者过渡配合，内圈的内径面直接贴合轴颈，随轴一同旋转；外圈则嵌入箱体或者轴承座的安装孔内，多采用过渡或者小间隙配合，外圈在多数工况下保持固定，部分浮动支承场景下外圈可允许微量轴向窜动，用来补偿轴系受热之后产生的热伸长，避免轴系因为热胀出现额外附加轴向力。建模过程中先确定套圈的整体宽度、外圈外径、内圈内孔这三个核心安装尺寸，再在内外套圈相对的圆柱面上加工出弧形深沟滚道，滚道的曲率半径略大于滚珠的半径，既保证滚珠和滚道有足够的接触承载面积，也给滚珠运转留出合理的接触间隙。

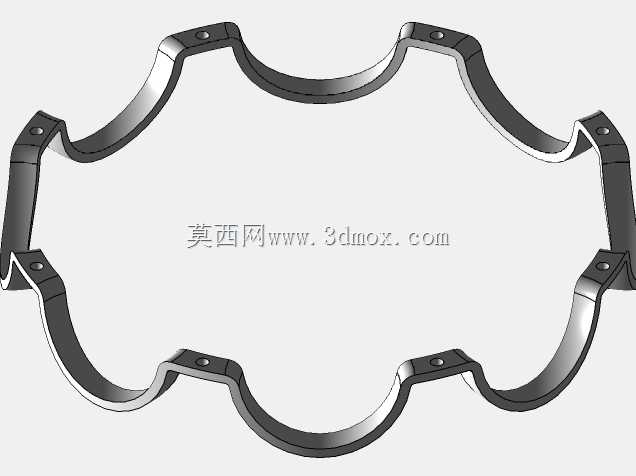

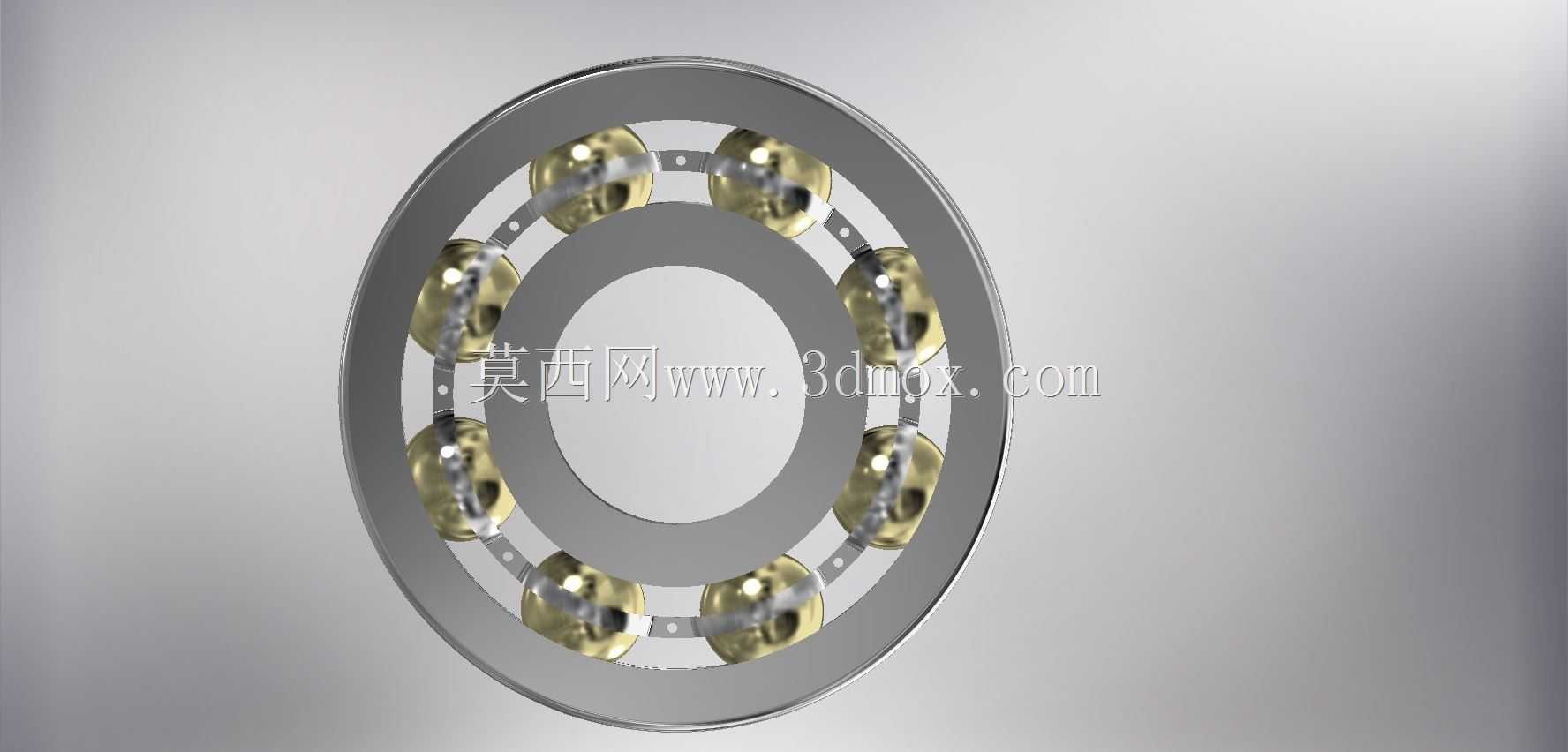

　　滚珠作为承载的滚动体，沿圆周方向均匀排布在内外滚道之间，数量需要结合轴承的径向承载能力核算：滚珠数量过少会导致单颗滚珠承受的接触应力过大，缩短疲劳寿命；滚珠数量过多则会挤占保持架的安装空间，甚至出现相邻滚珠互相摩擦的问题。冲压浪形保持架夹在两组滚珠之间，把每一颗滚珠分隔在独立的兜孔内，保证所有滚珠沿圆周等距分布，避免滚珠在运转过程中互相靠拢、滑动摩擦，同时引导滚珠在非承载区保持正确的运动轨迹，在轴承加注润滑脂之后，保持架还可以带动润滑脂在滚道内部均匀分布，让滚动接触表面始终保有油膜。

　　实际选型建模时还要兼顾安装周边的边界：轴承装入轴承座之后，两侧通常会搭配轴承端盖或者弹性挡圈做轴向定位，端盖和外圈端面之间会留出微小的轴向间隙，既防止轴承工作时出现轴向窜动，也避免过度压紧导致套圈变形、滚珠卡滞。轴颈处通常会设计轴肩对内圈端面做定位，轴肩的高度不能超过内圈的拆卸允许高度，方便后续检修时用拉马把轴承从轴上拆下。这类轴承的密封结构如果是闭式版本，会在内外圈之间的两侧加装橡胶防尘盖或者防尘密封圈，把润滑脂封在轴承内部，同时阻挡外界的粉尘、切削液、杂质进入滚道，在机床加工工位、输送设备这类多粉尘的场景下能大幅延长轴承的维护周期。建模时把所有零件的配合面、圆角、倒角都还原到位，后续做装配干涉检查、轴系公差匹配、运转仿真时都能直接复用结构，也能直观给初学者展示滚动轴承从套圈、滚动体到保持架的完整装配逻辑。
