红色直插式3mm发光二极管结构造型

　　这款3mm直插式红色发光二极管的三维结构，面向电路板布局、电子设备装配与教学演示场景搭建。在工控面板、电源模块、小型控制板和消费电子内部，这类元件常被用作电源指示、信号状态提示、故障告警或简单光信号输出；在整机三维布局阶段，若只绘制电路板而不还原插件本体，外壳开孔、透明视窗位置、线束走向和相邻高元件之间的干涉关系都容易被低估。

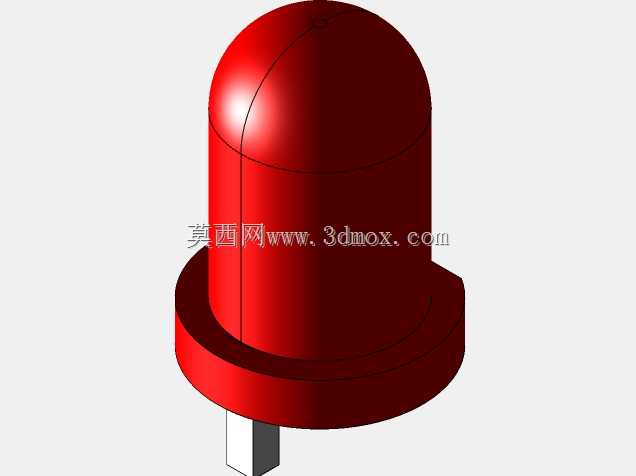

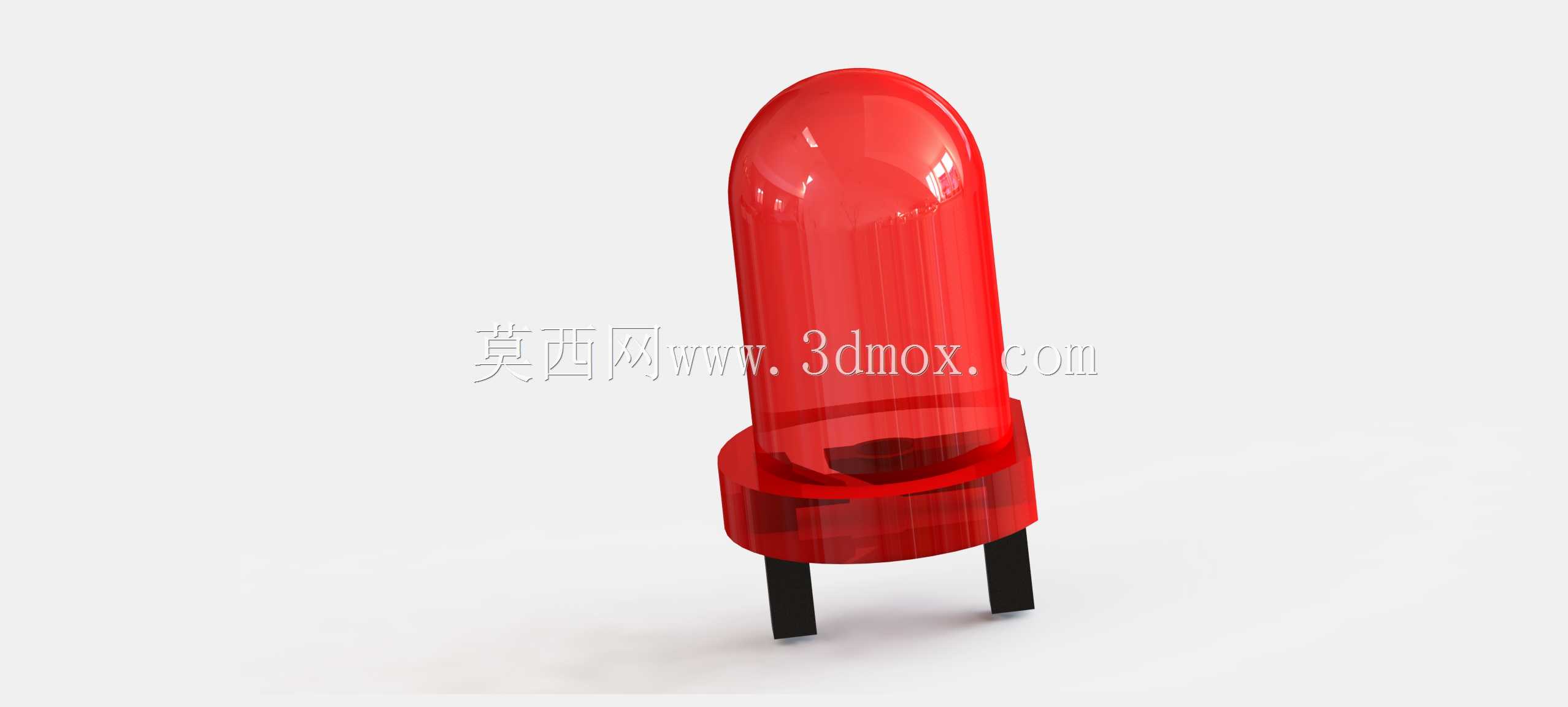

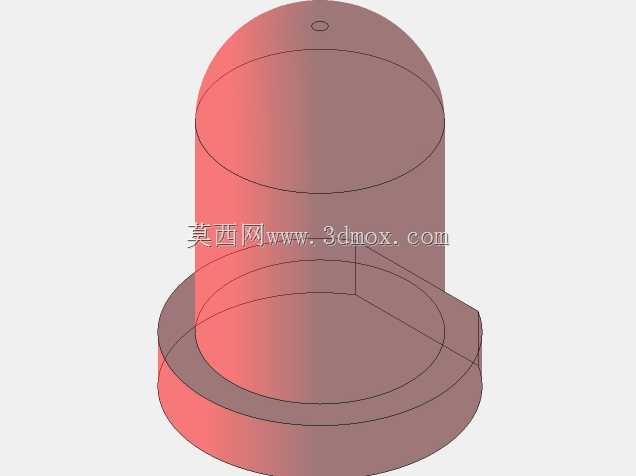

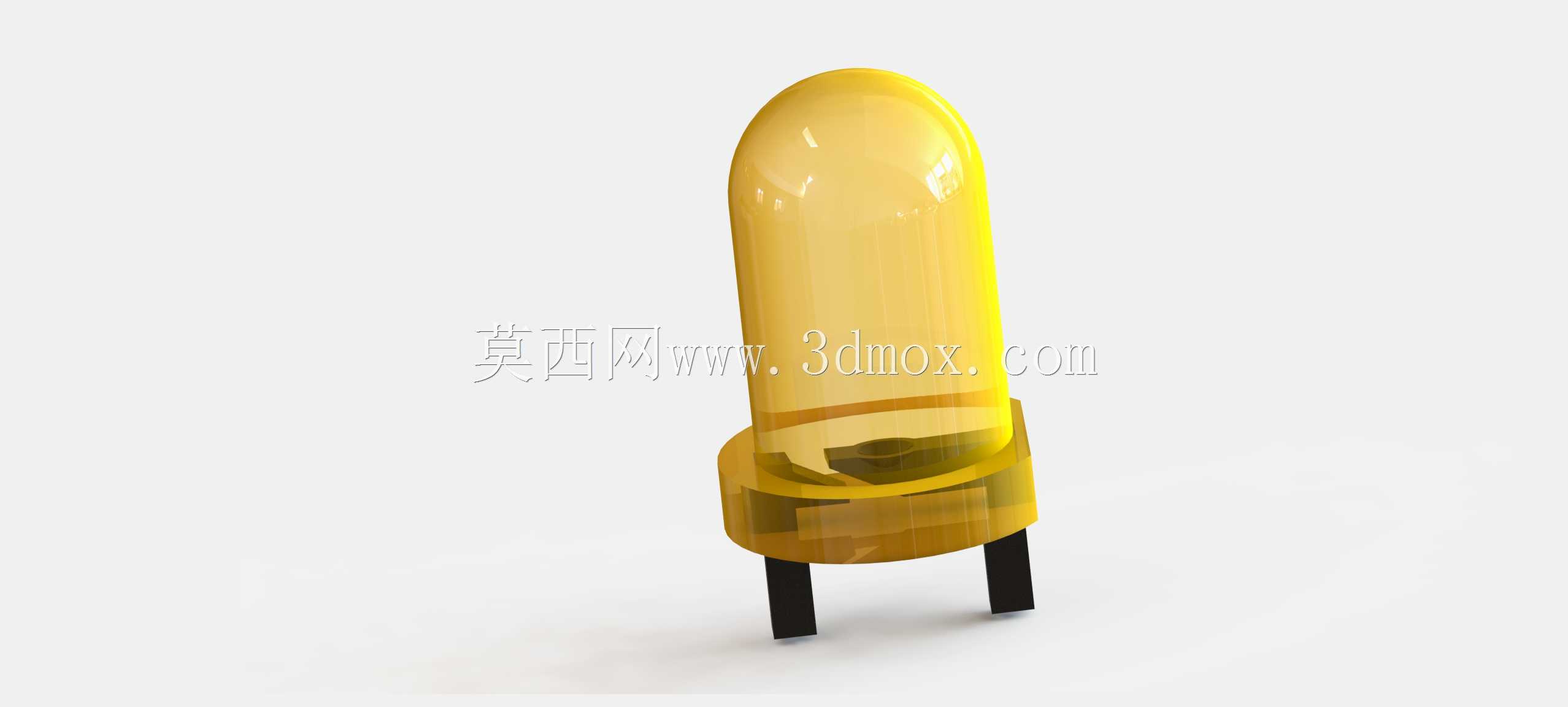

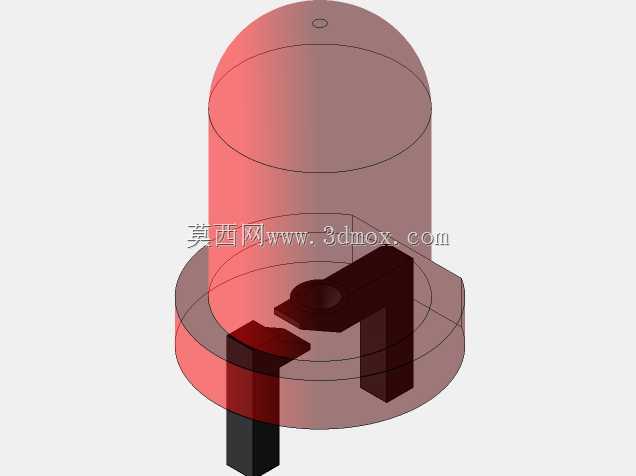

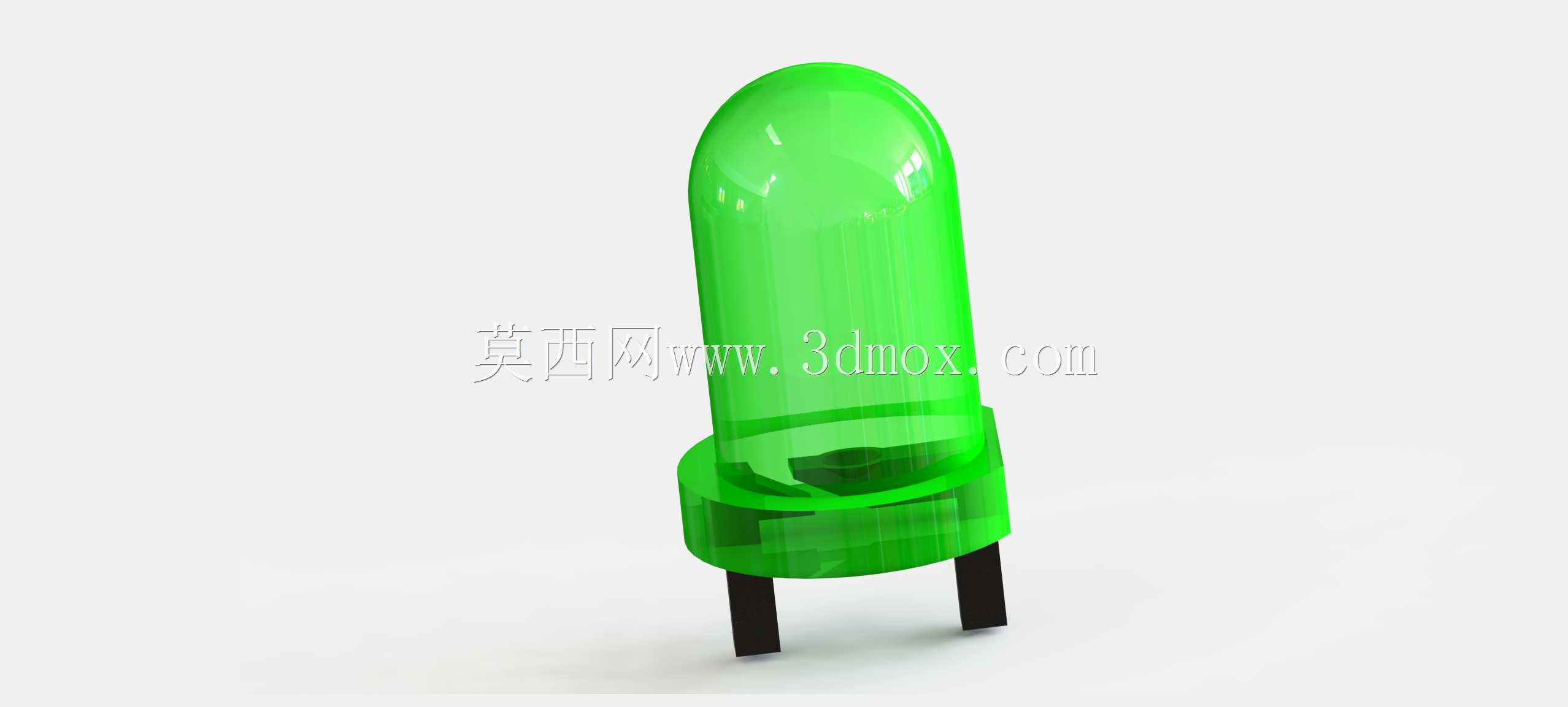

　　模型按照常见两脚直插LED的真实装配关系组织：上部为圆顶透明封装体，红色半透明外壳内部保留发光芯片区域的体量；下部带有圆形凸缘，用于在插装后限制元件贴板高度，并为波峰焊或手工焊接前的定位提供参考。两根引脚从封装底部平行伸出，具有明确的中心距和伸出长度，引脚截面、端部位置与板孔对应关系清晰，便于在PCB环境中核对孔径、焊盘间距和背面留长。

　　从结构设计角度看，圆顶头部并非单纯装饰，而是影响光线扩散和外部可视角度的关键外形。建模时保持柱身与半球顶部的连续过渡，能够在渲染或干涉检查中准确反映元件最高点；凸缘下方到引脚末端的长度，则决定了板底预留空间、焊接面安全距离以及是否会与底壳筋位碰撞。对于面板安装场景，还需要结合灯座、导光柱或橡胶塞套复核头部直径，避免装配后出现偏斜、压紧过度或光线被遮挡。

　　在PCB协同设计中，该模型可与封装 footprint 配合使用：板上两个安装孔的位置、元件极性方向、丝印标识和周围禁布区都能在三维空间中同步检查。若电路板靠近外壳侧壁，LED头部与壳体的间隙需要兼顾插拔公差、热膨胀和振动工况；若多只LED密集排列，则应关注相邻元件头部直径、引脚折弯余量及维修拆焊空间。对于需要导光的面板，模型顶端曲面还可作为导光柱端面位置的参照，减少后期打样后光点偏移、亮度不均等问题。

　　整体外形简洁，但对电子设备整机建模而言，插件高度、引脚间距、凸缘直径和头部轮廓都是不可省略的边界信息。该结构适合用于电路板装配验证、面板指示灯布局、教学样机展示以及小型电子产品的空间校核，能够帮助设计人员在投入实物前把可见外观与板级安装关系统一起来。
