光学触摸式工业操作按钮结构

　　该结构对应设备面板上常见的非接触式光学触摸操作按钮，主要用于自动化生产线、机床操作站、包装设备、检测工装以及存在粉尘、油污或频繁擦拭需求的控制场景。与传统机械按钮相比，它取消了外露的机械按压行程和活动触点，依靠光学感应区域识别手指接近或触碰，从而减少按键卡滞、磨损、密封失效等问题，在需要反复启停、复位、模式切换的工位上具有较好的维护性。

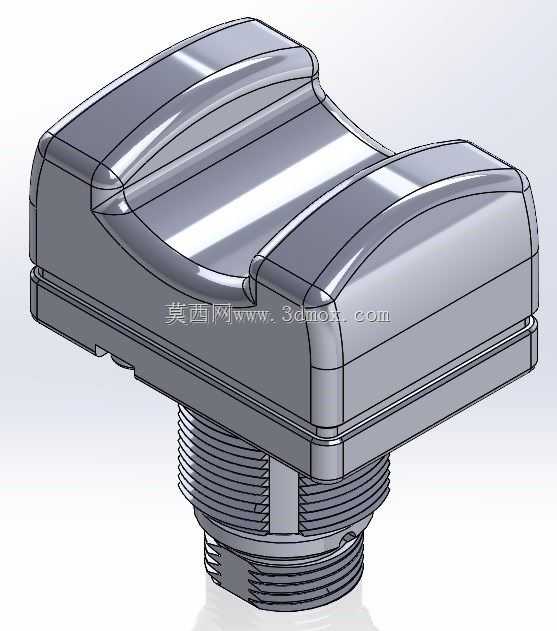

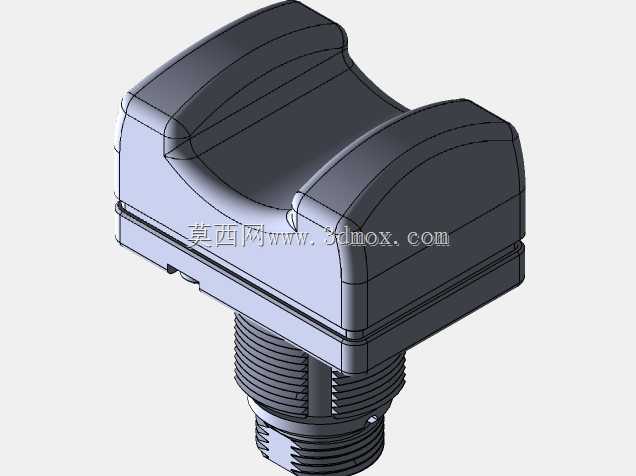

　　从外形上看，上部为宽体弧形操作头，顶面采用连续曲面过渡，两侧隆起、中部下沉，形成符合手指滑动与按压习惯的接触区域。曲面并非单纯装饰：一方面扩大有效感应面，降低操作人员戴薄手套或视线受限时的定位难度；另一方面让表面液体、灰尘更易沿弧面滑落，避免在平面边缘积聚。操作头外壳边线做圆角处理，装配后与面板之间没有突兀的突出棱边，适合安装在人员可能靠近、擦碰的设备外侧。

　　下部采用带外螺纹的圆柱安装段，属于面板开孔式安装思路。螺纹段承担轴向固定，配合锁紧螺母可夹持在不同厚度的控制柜门板或操作面板上；圆柱轴线与操作头中心基本重合，便于在面板布局中按标准孔位排样。建模时需要重点控制螺纹大径、底径、有效旋合长度以及操作头下方止口边界，这些尺寸直接决定开孔直径、面板可夹厚度和背部接线空间。若安装面后方线束较密，还应在三维布置中预留感应电路板、接插件和线缆弯折半径，不能只按外观轮廓占位。

　　结构内部可划分为光学感应窗口、电路板容纳腔、螺纹安装筒和底部接线区域。上部壳体需要兼顾透光或漫反射感应路径与外部防护，壁厚应保持均匀，避免厚壁缩痕影响曲面外观；转角处设置连续圆角，既提高塑料件成型流动性，也减少清洁死角。底部螺纹段与上部宽头之间的台阶面可作为面板压紧基准，实际设计时通常在该位置布置密封圈或密封垫，使正面达到防尘、防溅水要求。

　　在设备选型和结构校核中，不能只关注按钮本体造型。面板开孔后会削弱门板局部刚度，若操作头尺寸较宽，应检查孔边到相邻元件、焊缝或折弯边的距离；多个按钮并排布置时，还要保留手指区分空间，防止误触。对于振动较强的设备，螺纹连接需考虑防松方式，背部接线不宜承受拉拽力。三维建模阶段应把安装螺母、垫片、接插件和线缆走向一并纳入，才能真实反映现场装配边界。该模型适合用于人机面板布局验证、防护式操作站设计以及非接触控制元件的安装干涉检查。
