机床加工中心排屑输送承接机架结构

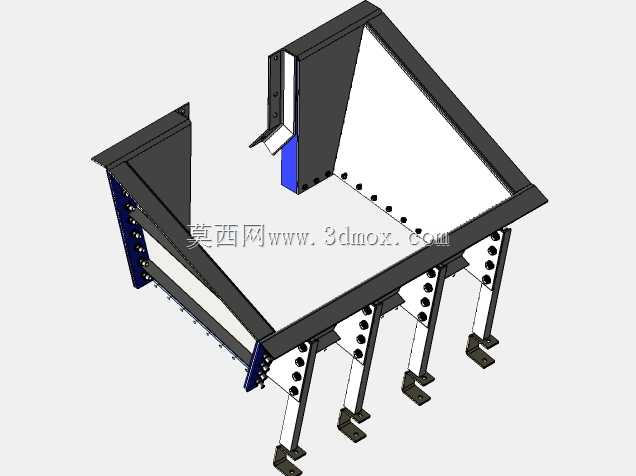

　　这套结构对应金属切削车间里集中处理切屑的辅助工位，主体是带倾斜导屑面的槽体与落地支撑组件，布置在机床加工区侧方或两台设备之间，用来承接车床、加工中心在连续切削过程中排出的钢屑、铝屑，把混有切削液的碎屑沿导流面归集后送入后续排屑链路，避免切屑堆积在作业地面划伤人员、堵塞冷却液回流沟槽。槽体采用双侧立板加斜向导流底板的拼焊形式，内侧大斜面没有多余凸起，细碎卷屑滑落时不会在转角处卡滞；侧边预留的多组安装孔位用于固定链板排屑器的驱动端、从动张紧端以及防溅护板，现场装配时可以根据主机排屑口的实际高度调整对接位置，不需要额外在主机床身上扩孔改造。四根独立的立式支撑腿沿槽体长度方向均布，腿底带折弯安装脚板，脚板上开有地脚固定孔，

　　设备就位后通过膨胀螺栓和车间混凝土地面连接，支撑腿和槽体框架之间采用螺栓锁紧而非满焊固定，长途运输时可以拆分打包，进场后再按工位排布拼装，降低整体物流的超限风险。槽体端部加高的立式挡板朝向机床排屑出口，作用是阻挡高速甩出的切屑和飞溅的切削液，挡板内侧预留的安装位可加装耐磨衬板，长期受切屑冲刷磨损后仅更换衬板即可，不必整体替换槽体。框架侧面沿长度方向排布的成排孔位兼顾两种用途：一部分作为排屑链道的导轨安装基准，另一部分用来挂载电缆桥架、冷却喷管和检修脚踏，整机布局时不需要额外在槽体上现场钻孔。设计阶段先以主机床身的排屑口中心高作为输入边界，反向推导槽体倾斜段的起点高度和落地腿的长度，保证切屑依靠自重就能沿斜面滑移，

　　不需要额外增设推送机构；槽体的整体宽度控制在机床操作门的开启范围之外，工人更换刀具、清理主轴锥孔时不会和排屑结构发生干涉，支撑腿的跨距经过校核，在槽体内堆满钢屑的极端工况下，框架挠度控制在允许范围内，不会出现槽体变形蹭刮链板的情况。倾斜段和水平段的过渡位置做了圆滑折弯处理，没有直角积屑死角，日常维护时工人用高压水枪冲洗槽体内壁，残留切屑可以完全顺着斜面排出，不会在夹层里积存发酵。外侧裸露的钣金边缘全部做折边加强，既提升薄板构件的刚性，也消除安装调试过程中锋利割手的安全隐患。
