折弯成型金属板模U型槽结构

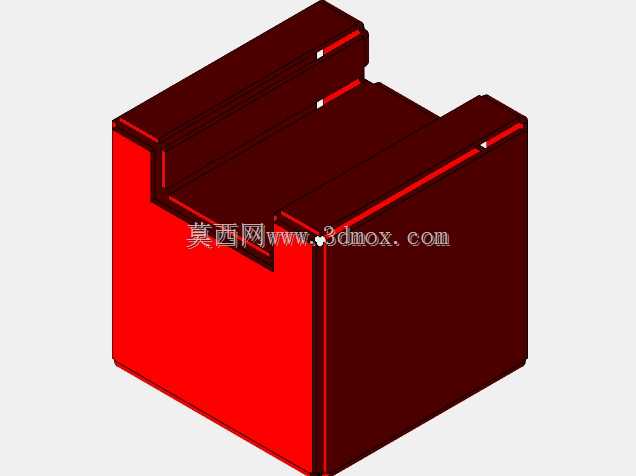

　　这类U型槽式金属板模构件，在车间现场的定位工装、物料导向滑道、小型折弯成型工位里出现频率很高。从结构形态看，主体由整块金属板材经多道折弯工序围合而成，底部为封闭承载平面，两侧立壁向上延伸后，顶端再向内折出平行于底面的窄边，整体形成两侧带限位凸缘的敞口槽腔，没有额外拼接焊缝，靠板材自身折弯刚性维持形态。

　　建模阶段先从平板展开尺寸入手，先核算每道折弯的折弯扣除量：板材厚度确定后，折弯内R取板材厚度的0.8至1.2倍，折弯角度严格控制为90度，三道折弯工序依次完成两侧立壁起弯、顶端凸缘内弯，全程保证折弯线平行度误差控制在0.1mm以内，避免槽腔两侧壁出现外张或内收偏差。槽腔内部净宽是核心配合尺寸，需要匹配待导向工件的外形宽度，预留0.2至0.5mm的滑动间隙，既不能间隙过大导致工件运行时晃动偏移，也不能间隙过小出现卡滞。两侧顶端向内弯折的凸缘，一方面作为工件滑入槽腔后的上限位，防止工件在输送或冲压过程中从槽口脱出，另一方面大幅提升整个槽体的抗扭刚性——长尺寸槽件如果仅靠两侧直立壁支撑，受侧向推力时很容易出现壁板外倾变形，增加顶部折边后，截面惯性矩提升数倍，长跨度布置时也能保持槽腔直线度。

　　实际安装时，构件底面为完整贴合平面，可直接通过螺栓锁固在机床工作台面或者工装基板上，底面无需额外加工避让槽，安装基准统一。槽体两端为贯通开口，工件可从一端沿槽腔直线送入，从另一端送出，常配合CA6140这类普通车床的上下料工位使用，用来承接加工完成的轴类、小板块工件，引导工件滑落到集料盒内，也可作为小型钣金折弯工序的定位靠模，将待折弯板材侧边贴紧槽内壁，保证折弯边直线度。

　　结构设计上刻意省略了多余的加强筋、拼接块，全部特征均由板材折弯生成，下料时仅需一张矩形钢板，激光切割出展开外形后直接上折弯机成型，加工工序短，单件制造成本低，磨损后可直接替换，适合批量工位的易耗工装使用。建模时同步验证折弯干涉：每道折弯工序中，折弯机上模下行路径不会和已成型的凸缘发生碰撞，折弯顺序可直接导出用于车间工艺编排，不需要后续二次调整结构。槽体所有棱角位置均做了小半径圆角处理，既避免钣金锐边划伤操作工人，也消除折弯处的应力集中，长期受工件反复摩擦冲击也不会出现折弯边开裂问题。
