.308口径5R锻造膛线心轴工装

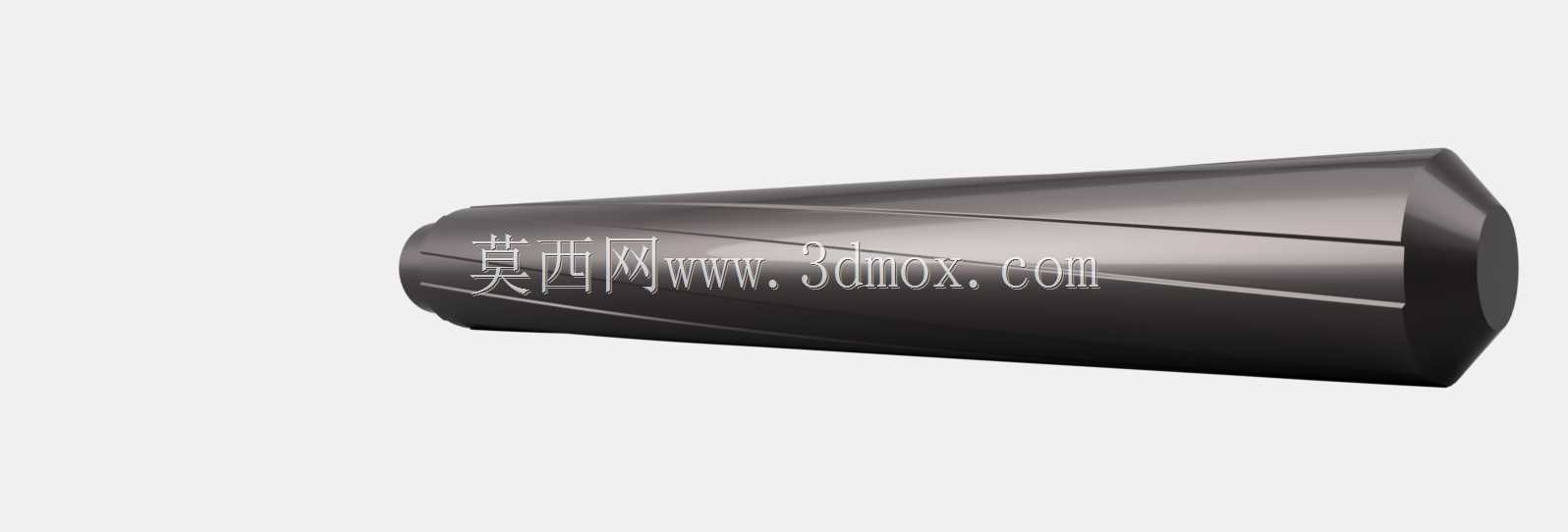

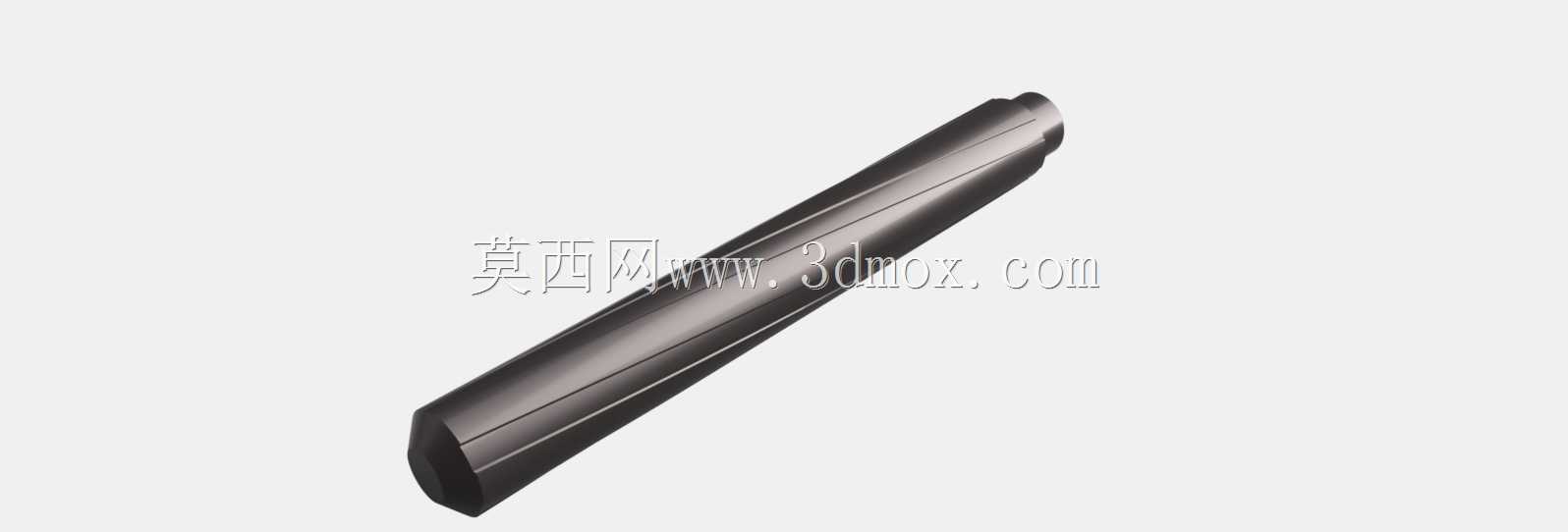

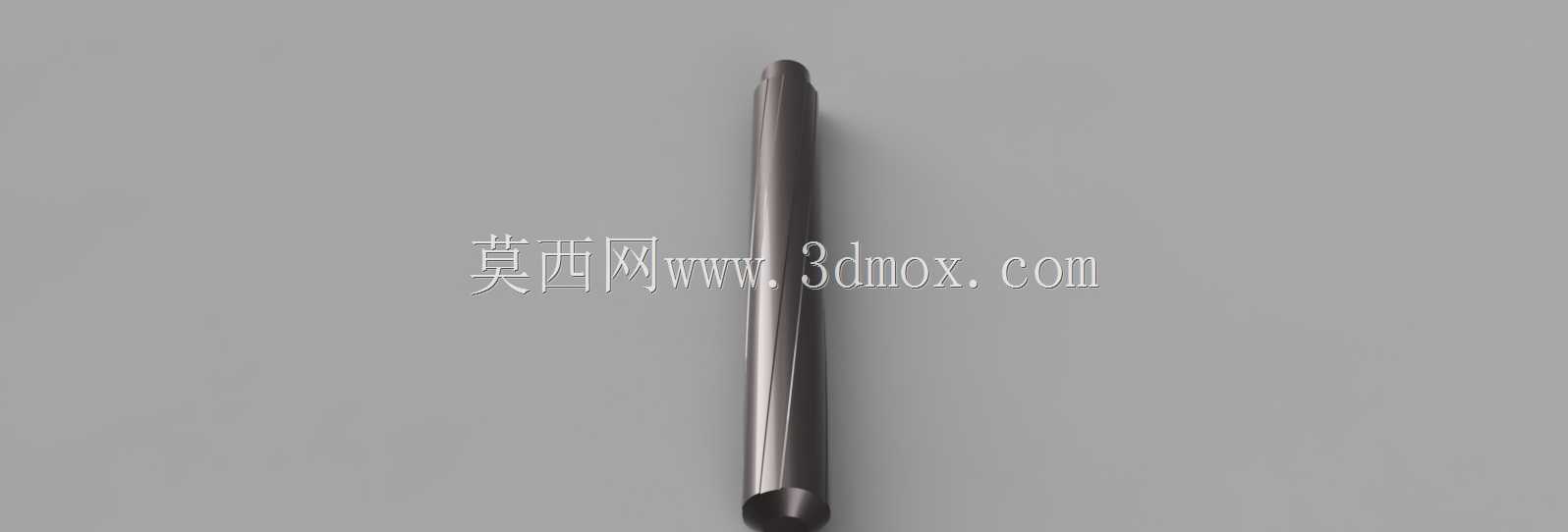

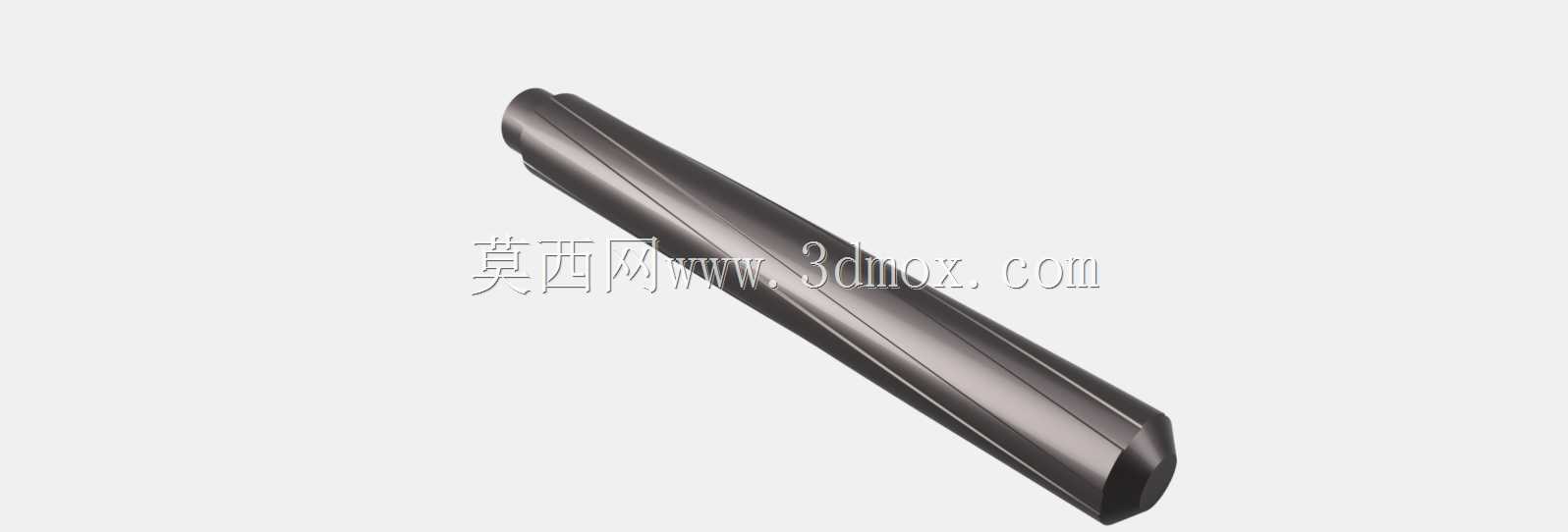

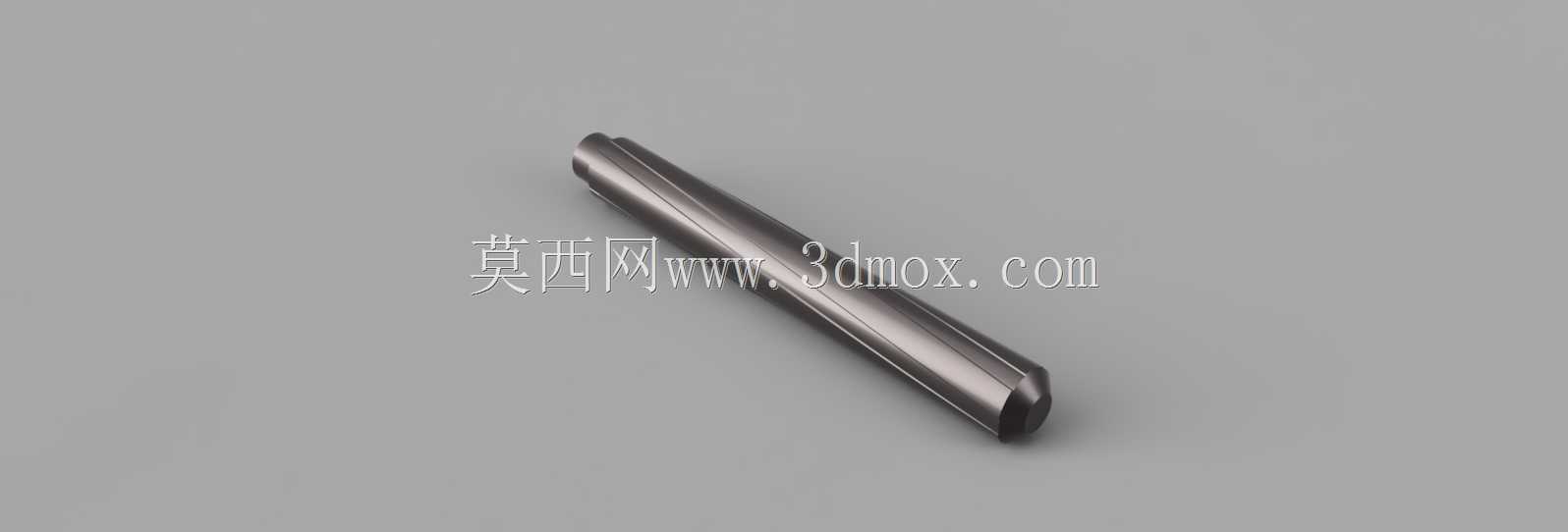

　　该心轴属于枪管内膛成形与校形环节使用的专用工装，主要服务于.308口径枪管在锻造、衬套压装、膛线检测或工序周转中的定位需求。模型整体呈细长锥形轴体，外轮廓按5R膛线对应的螺旋轨迹布置连续凸筋，凸筋沿轴向从一端向另一端平滑扭转，能够与枪管内膛阴线区域形成对应关系。在实际加工场景中，这类心轴可用于旋锻或精整前的内部支撑，也可作为膛线导程、旋向和截面形状核对的辅助参照，避免薄壁枪管在受压、夹持或热处理后出现局部失圆。

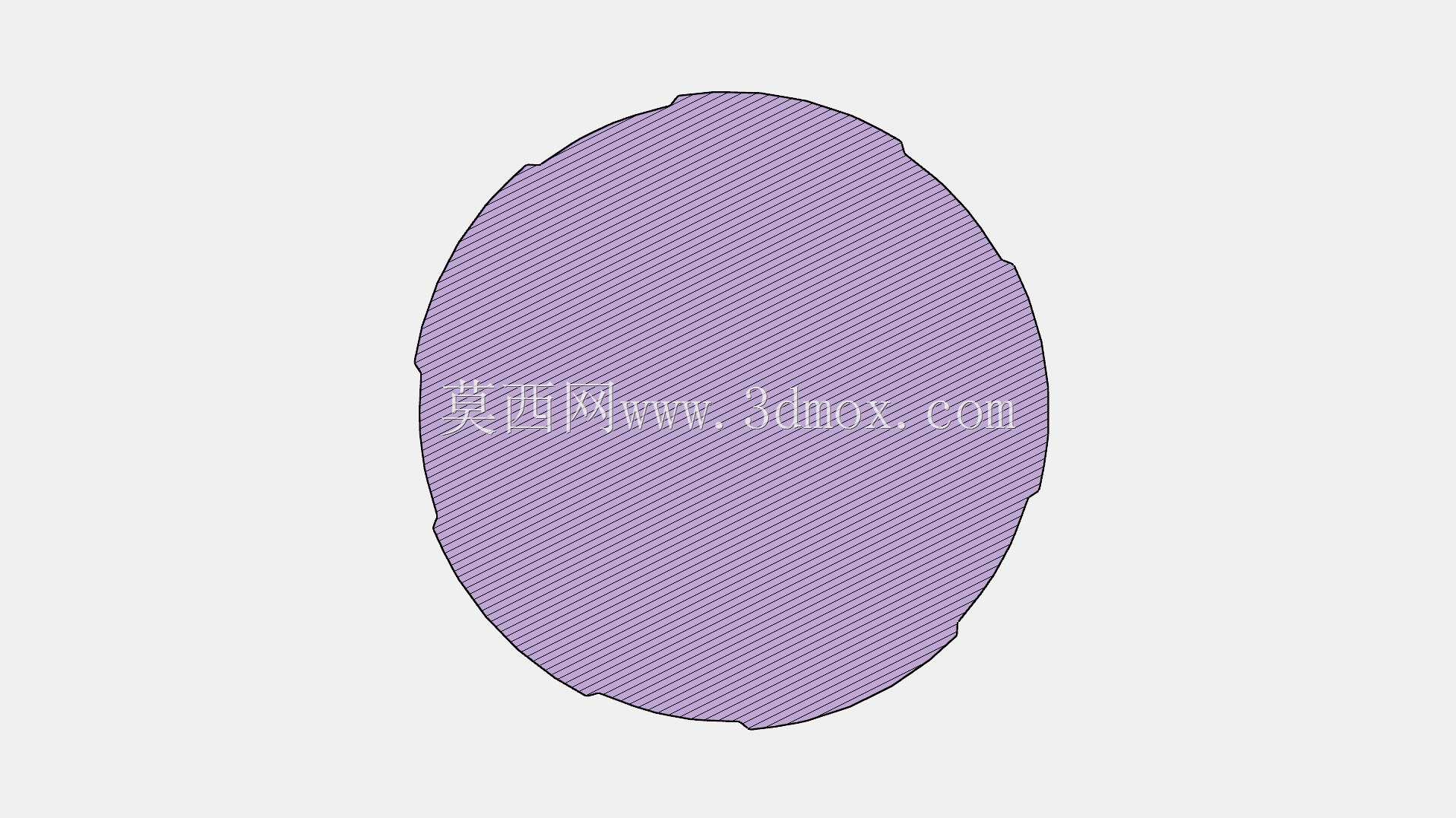

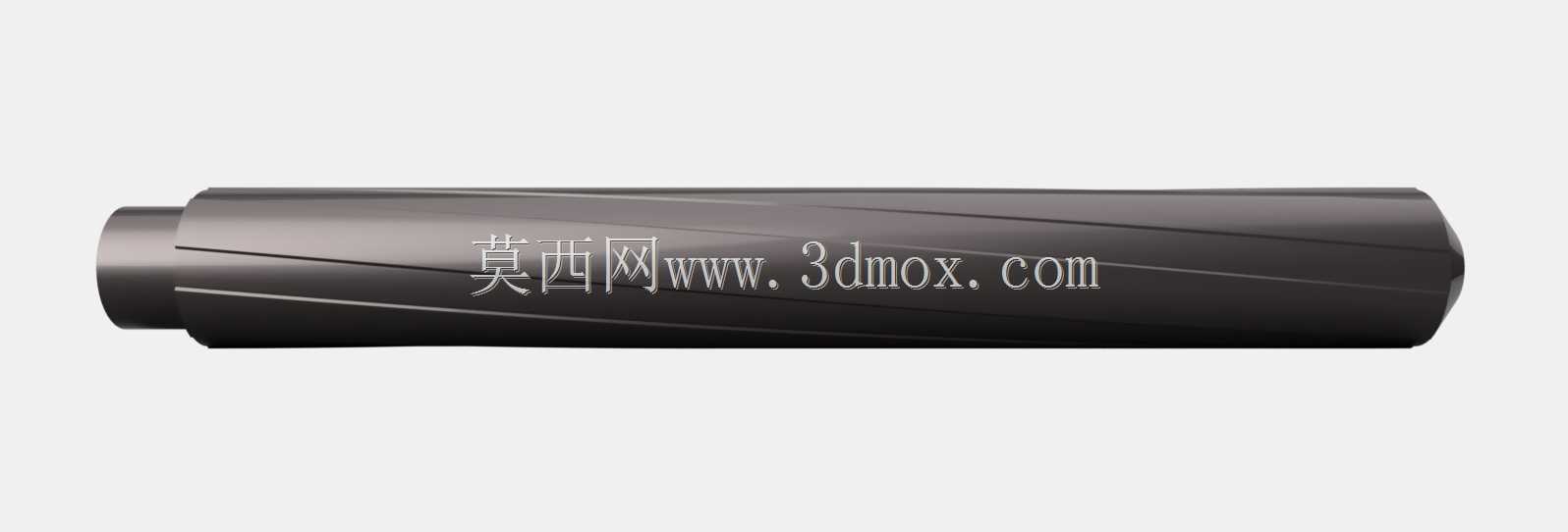

　　结构设计上，轴体采用大长径比布局，工作段由圆柱导入区、锥形过渡区和螺旋成形区组成。导入端直径较小，便于工件穿入；中段锥度连续变化，使心轴进入内膛时能够逐步建立接触；末端保留较完整的承载截面，用于承受轴向推送或反向退出载荷。五条螺旋凸筋的相位分布均匀，筋顶轮廓与膛线阳线空间相匹配，筋间凹槽为材料流动和润滑介质留存提供空间。这样的布置能够降低心轴与内膛的大面积摩擦，同时把接触压力集中在需要约束的关键区域。

　　从安装边界看，心轴进入枪管时需要与设备主轴、推送滑座或夹持工装保持同轴。锥形外圆决定了有效工作位置，装配时不能以端面硬顶作为唯一定位依据，应结合轴向行程、接触阻力和外端夹持长度共同判断。螺旋筋的起始相位需要与枪管膛线方向一致，若用于检测或装配辅助，旋向错误会造成卡滞或划伤内膛。轴端应预留足够的夹持与退卸长度，避免工作段完全进入工件后无法承受拉拔力。

　　在建模处理时，螺旋特征适合通过导程曲线、截面扫掠和实体布尔运算完成，锥形基体与凸筋之间应保持连续过渡，避免筋根出现尖角应力集中。对于工程使用而言，重点不只是外观还原，还包括凸筋高度、螺旋角、锥度变化和端部倒角之间的协调。倒角能够减少导入阶段的刮擦，筋根圆角则有利于提高心轴在反复受压工况下的疲劳寿命。细长轴件还应关注刚性与挠度，若用于实际锻造支撑，材料、热处理硬度和表面粗糙度都会直接影响脱模效果与内膛质量。
