双工位手动翻转桶体机架工装结构

　　这套结构面向中小型桶体类工件的装配、检修与姿态调整场景，常见于车间内对密闭罐体、工艺桶进行内部件安装、焊缝检查、表面处理时的工位辅助。整体采用方管焊接框架作为承载主体，框架四周布置斜向加强筋，在桶体满载工况下可抵消翻转过程中产生的偏转载荷，底部四个可调支撑脚既能够补偿车间地面的平整度误差，也可通过调节脚杯高度让整机保持水平，避免桶体回转时出现卡滞。

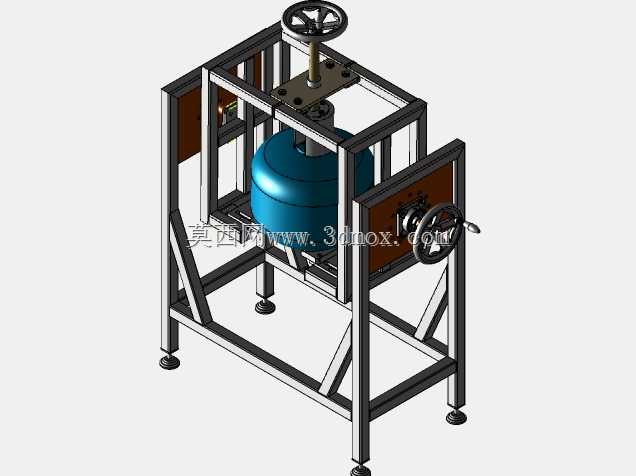

　　机架中部预留桶体容纳空间，蓝色桶体通过两侧回转轴支承在框架左右立板上，其中一侧轴端配置大手轮，操作人员转动手轮即可带动桶体绕水平轴线翻转，可将桶口停留在朝上、侧向甚至朝下的任意角度，方便操作人员从不同方位完成桶内附件装配、清理或者检测作业；框架顶部同样设置一组竖向手轮与压盘机构，当桶体翻转至桶口朝上工位时，转动顶部手轮可带动压盘下行，对桶盖或者桶内工装进行压紧定位，避免作业过程中桶体出现窜动。

　　设计时首先确定桶体的最大外径与总高度，以此反推框架内部净空尺寸，保证桶体在0到180度翻转全程不会与框架横梁、侧护板发生运动干涉；两侧回转轴的同轴度需要在焊接工装中预先保证，轴座位置设置加强垫板，将回转反力分散到方管立柱上，避免局部应力集中导致焊缝开裂。手轮操作力通过丝杠或者回转支承传递，选型时结合桶体满载重量核算操作扭矩，必要时可在转轴处加装推力轴承，降低手动转动的阻力。

　　机架侧面设置棕色防护挡板，既可以阻挡作业过程中可能滴落的工艺介质，也能对周边人员起到运动隔离作用；框架底部的横梁除了承担结构加强作用，也可作为临时放置工具、小件零件的置物面。整机安装边界以底部脚杯的外接矩形为基准，布置工位时需要在机架左右两侧预留不小于手轮回转半径的操作空间，顶部留出压盘升降的行程空间，前方预留操作人员站位与桶体吊装进出的通道，吊装时可直接通过框架顶部的横梁作为吊点，完成整机或者桶体的上下料转运。
