矿用刮板机尾轮滚筒总成结构

　　该尾轮滚筒总成是刮板输送机尾部的核心承载与导向部件，主要应用在煤矿井下顺槽输送、散料长距离输送生产线以及重载物料转运工位，承担刮板链折返导向、链条张紧缓冲、运行载荷传递的作用，工作过程中需要持续承受刮板链条的交变拉力、物料刮擦磨损以及启停阶段的冲击载荷，是保障输送系统连续稳定运行的关键回转部件。

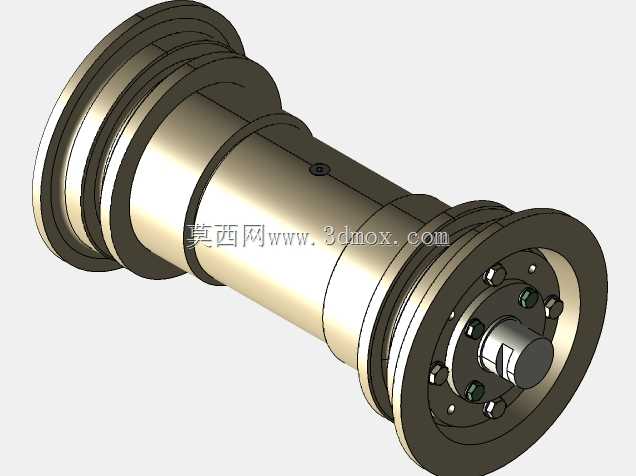

　　从整体结构来看，该部件采用两端法兰盘与中间筒身组合的装配形式，筒身采用厚壁无缝回转体结构，外圆加工有适配链条啮合的限位槽道，能够对刮板链条的运行轨迹形成径向约束，避免链条在重载跑偏时出现脱链、跳齿故障。两端的连接法兰沿圆周方向均布多组高强度紧固螺栓，将端盖、轴承座与筒身锁紧为一体，法兰端面加工有定位止口，装配时可以保证端盖与筒身的同轴度要求，消除回转过程中的径向跳动。

　　设计过程中优先考虑了井下恶劣工况的适配性：筒身外壁的啮合槽道经过加厚处理，预留了足够的磨损余量，在长期与链条、刮板发生摩擦后仍能维持导向尺寸精度；两端的轴承安装位采用阶梯轴结构，轴承端盖设置有密封安装槽，可以配套组合式密封圈，阻挡输送过程中产生的煤粉、矿渣、粉尘进入轴承腔，避免润滑脂失效引发的轴承卡滞。滚筒一侧的轴端预留了张紧调节的配合接口，现场安装时可以和输送机尾部的张紧丝杆配合，通过调整滚筒的轴向位置来控制刮板链条的张紧度，补偿链条运行磨损后产生的伸长量。

　　安装边界方面，该滚筒整体为同轴回转结构，两端轴颈的安装尺寸与输送机尾架的轴承座安装孔位匹配，安装时需要保证滚筒轴线与输送机机身中心线垂直，偏差控制在允许范围内，避免链条出现单侧偏磨。筒身的有效工作宽度覆盖刮板链条的双侧运行间距，两端的凸缘结构可以对链条形成轴向限位，即使在输送大块物料出现载荷偏移时，链条也不会从滚筒槽道中脱出。部件的轴向总长度适配标准槽宽的刮板输送机尾段，安装时不需要对尾架进行额外切割改造，回转过程中筒身外圆与刮板底部保持设定的配合间隙，既不会出现运动干涉，也能保证链条折返时的啮合平顺。

　　结构设计上采用分体装配式方案，相比整体焊接式尾轮，当筒身槽道出现过度磨损或者轴承损坏时，可以拆开法兰螺栓单独更换磨损件，不需要整体报废滚筒，大幅降低了井下设备的维护成本。所有回转配合面都标注了明确的形位公差要求，建模过程中完整还原了螺栓孔、密封槽、定位止口、轴颈台阶的细节特征，能够直接用于后续的工程图导出、虚拟装配校验以及维护工艺的编制，在输送设备选型、尾部结构改进以及备件测绘工作中都可以作为可靠的结构参考。
