流线型曲面回转壳体结构创意造型

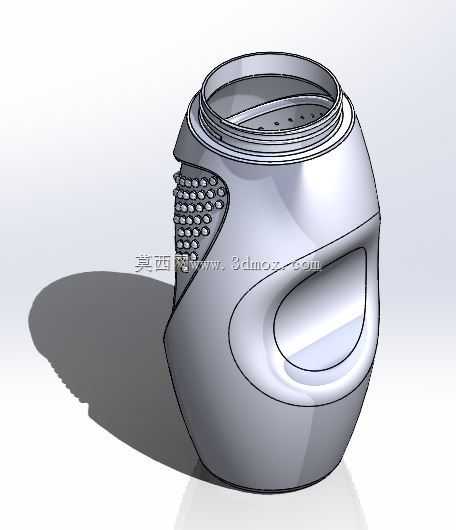

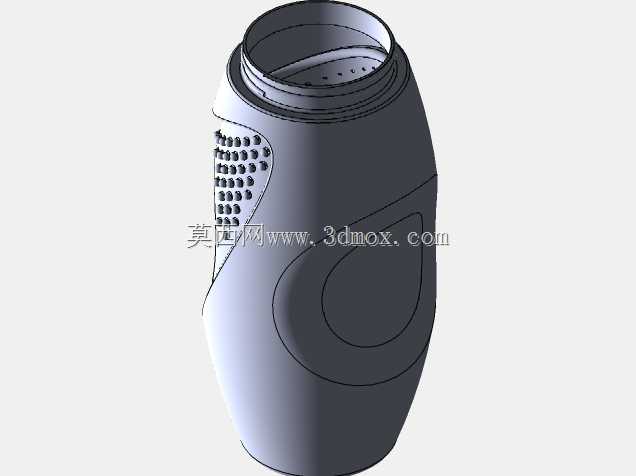

　　该曲面造型构件以连续顺滑的空间曲面为核心特征，整体呈现两端带环形接口、中部沿轴线扭转收放的异形回转壳体形态，可作为外观演示件、工业设计概念样件、曲面建模教学参照以及小型流体通道类零件的结构原型使用。在日常工程场景中，这类连续变截面曲面结构常出现在通风管路转接段、手持式工具握持外壳、小型卫浴出水构件、文创产品外观包覆件以及设备外露装饰护罩的设计环节，区别于常规拉伸、旋转即可生成的规则零件，其轮廓不存在单一固定的剖切截面，需要通过多组空间引导线、截面轮廓与边界约束共同控制曲面走势。

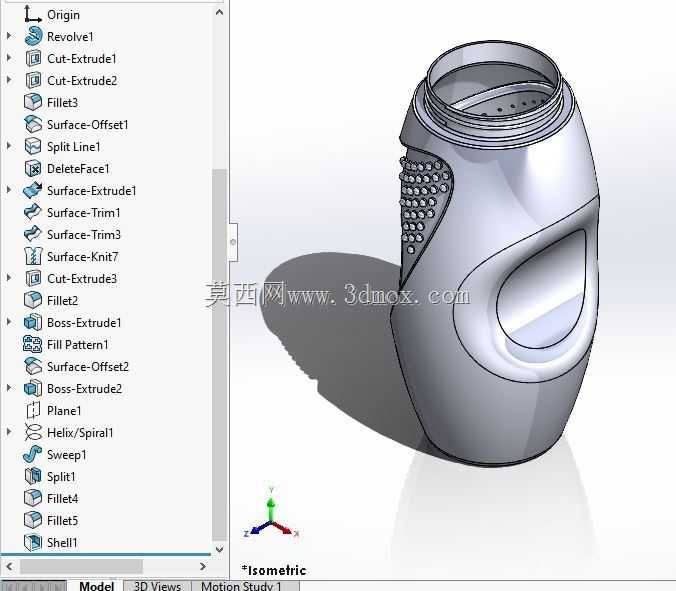

　　从实际建模思路来看，构建该类结构首先要确定两端环形接口的中心轴线与安装定位基准，两端接口的同轴度偏差会直接影响后续装配对接的贴合效果，建模初期需先锁定两端面的轴向间距、接口内外径尺寸以及端面的安装贴合边界，避免后续曲面调整阶段出现基准偏移。中部曲面的扭转过渡不能直接采用单一面片强行拟合，否则极易出现局部曲率突变、曲面褶皱、斑马纹断裂的问题；实际操作中会沿构件轴向拆分3至5个控制截面，每个截面根据造型走势调整轮廓的长短轴比例与旋转角度，再通过放样或边界曲面操作逐段衔接，相邻截面之间的角度差与尺寸差需平缓过渡，防止曲面曲率出现尖点。

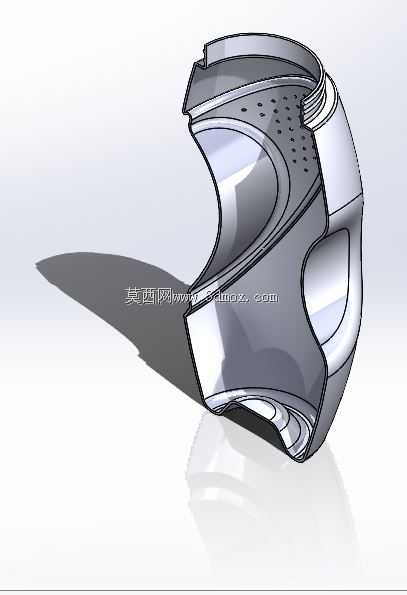

　　壳体壁厚的处理需要结合实际使用场景判断，若作为外观展示样件，壁厚可均匀控制在1.5至2毫米，保证3D打印或机加工过程中不会出现薄壁变形；若作为流体通道类功能件，则需要在介质流通侧保留顺滑的内壁曲面，避免出现台阶或凹坑造成流阻增大、介质滞留。两端的环形接口需要预留对应的装配止口，接口端面需与中心轴线保持垂直，安装边界处要留出足够的法兰贴合或密封圈安装空间，周边不能存在曲面凸起干涉对接平面。

　　这类曲面结构的校验重点在于曲面的连续性与可制造性，完成主体建模后需通过曲率分析、斑马纹检测排查曲面的光顺程度，对曲率急剧变化的区域调整控制曲线的控制点权重，同时校核整体最小壁厚、最大外轮廓尺寸，确认构件在安装空间内不会与周边相邻部件发生运动干涉。对于需要数控加工或增材制造的场景，还要提前预判曲面的支撑添加位置、加工走刀方向，避免出现无法成型的倒扣区域，保证从数字模型到实体样件的落地可行性。
