CA6140车床滚轮式铰接支撑座结构

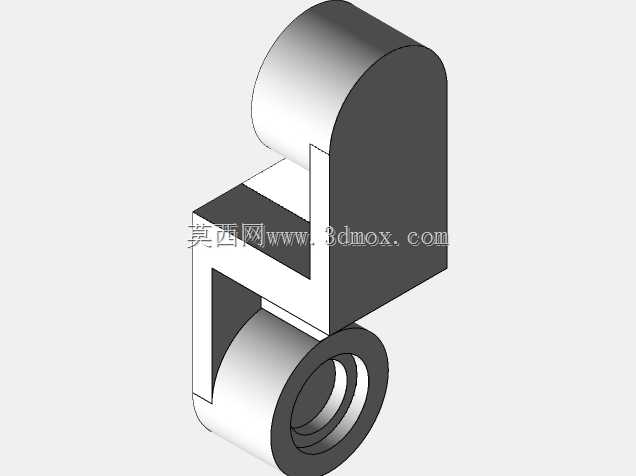

　　这套铰接滚轮支撑构件主要面向普通卧式车床的外围辅助工装改造场景，在CA6140这类常规手动车床的长轴类零件加工、跟刀架配套改造、排屑导料辅助以及小型工件承托工位中使用，构件整体采用上下双同轴滚轮的布局形式，中间通过一体式弯折立板完成两端轴位的刚性连接，立板中段预留的矩形镂空槽既可以作为安装时的让位空间，也能作为工装调整时的滑动导向槽使用。

　　从实际装配边界来看，构件上下两处滚轮均采用带内孔的套筒式结构，滚轮内孔可直接匹配标准深沟球轴承或者耐磨铜套，滚轮外圆做了圆弧过渡修形，和被承托的棒料、导杆外壁接触时不会出现硬棱刮伤工件表面的问题；上下滚轮的轴线保持严格平行，二者的中心距在建模时已经按照车床常用的φ20到φ60棒料承托范围做了参数化预留，立板背部的平直安装面可以直接贴装在车床中拖板的侧装基面、跟刀架的延伸支架或者床身附近的辅助工装台面上，安装孔位可顺着中段镂空槽做前后方向的位置微调，适配不同加工直径下的支撑点高度差。

　　设计过程中优先考虑了车床切削工况下的抗振需求，立板和两端滚轮支座的衔接处做了大圆角加厚处理，没有采用薄壁拼接的形式，避免车削断续切削时支撑件出现共振颤纹；构件上端的半圆弧封边结构并非装饰特征，而是对应上滚轮轴的端部压盖安装位，装配时轴端挡圈可以完全藏在圆弧轮廓内部，不会和周边旋转的卡盘、工件发生干涉。下端滚轮的内孔台阶做了双向限位设计，轴承压入后两侧都有轴肩定位，长时间承受棒料进给的轴向窜动力时不会出现轴承脱出的问题。

　　现场使用时这个构件既可以作为跟刀架的辅助支撑爪，替代传统的铸铁硬爪接触工件，把滑动摩擦转为滚轮的滚动摩擦，大幅降低长轴走刀时的表面拉伤；也可以倒置安装在车床出料侧，作为加工完成后小零件的导出承托轮，避免工件切断后直接坠落磕碰床身导轨。建模时所有配合面的公差都按照车床工装的IT7级精度预留，滚轮外圆和安装基面的平行度、滚轮轴线和安装面的垂直度都在特征里做了约束，后续出工程图时可以直接导出形位公差要求，不需要额外补做特征修正。整个构件的外轮廓没有突出的尖角，所有操作侧的棱边都做了倒钝处理，车间操作人员调整工装时不会被锐边划伤，镂空槽的宽度也适配常用的M12内六角螺栓头，不需要额外加工异形紧固件就能完成装夹固定。
