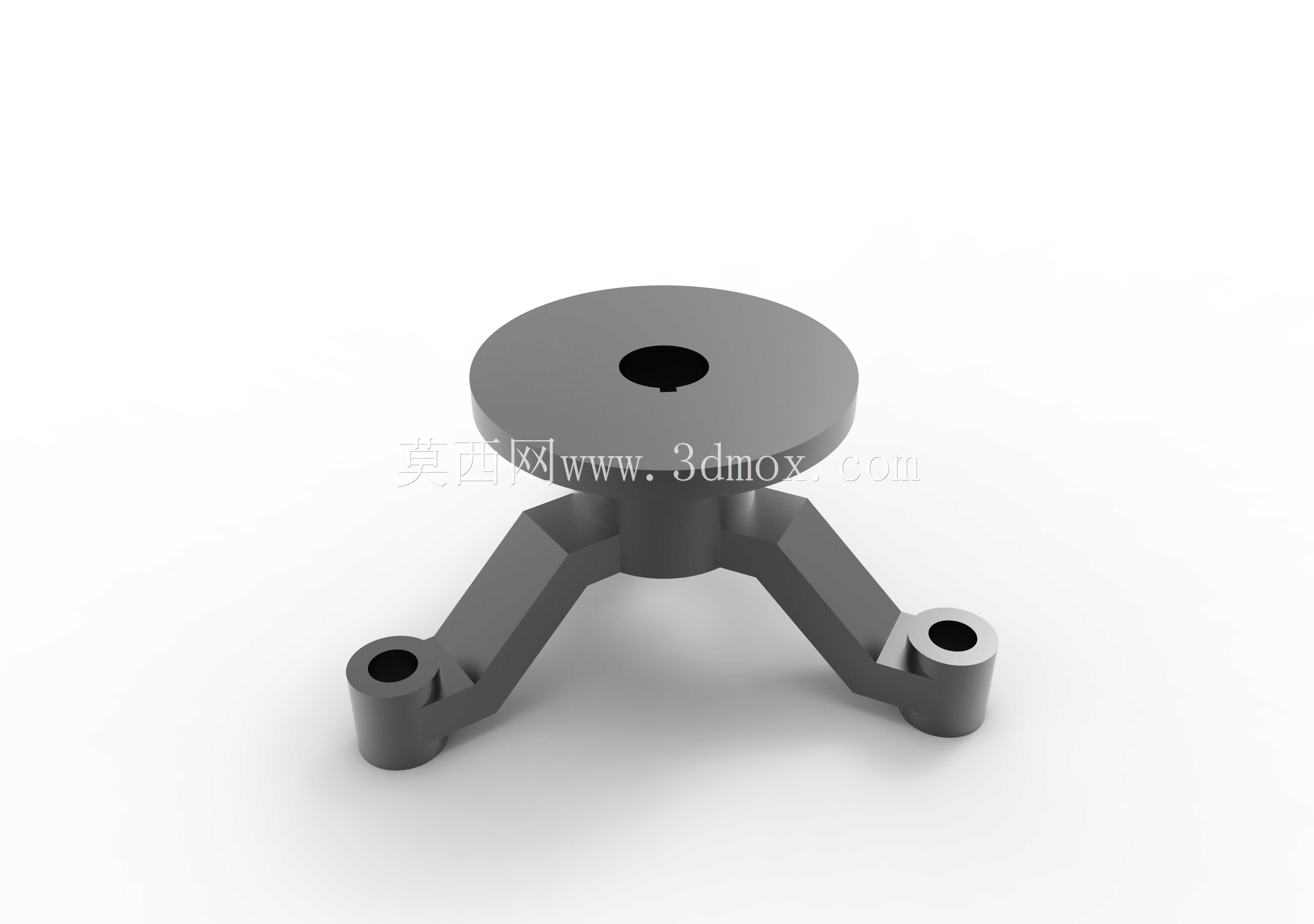

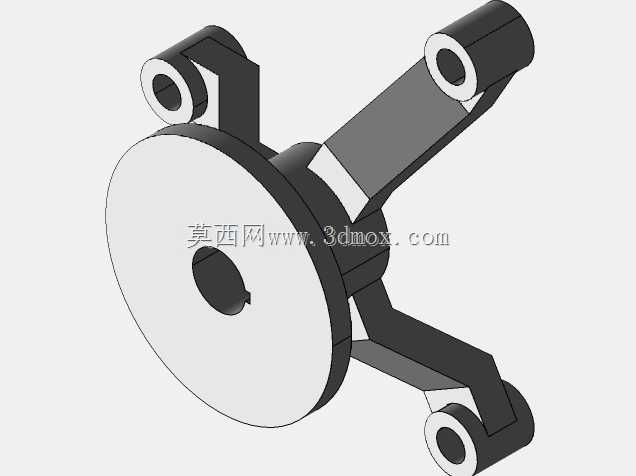

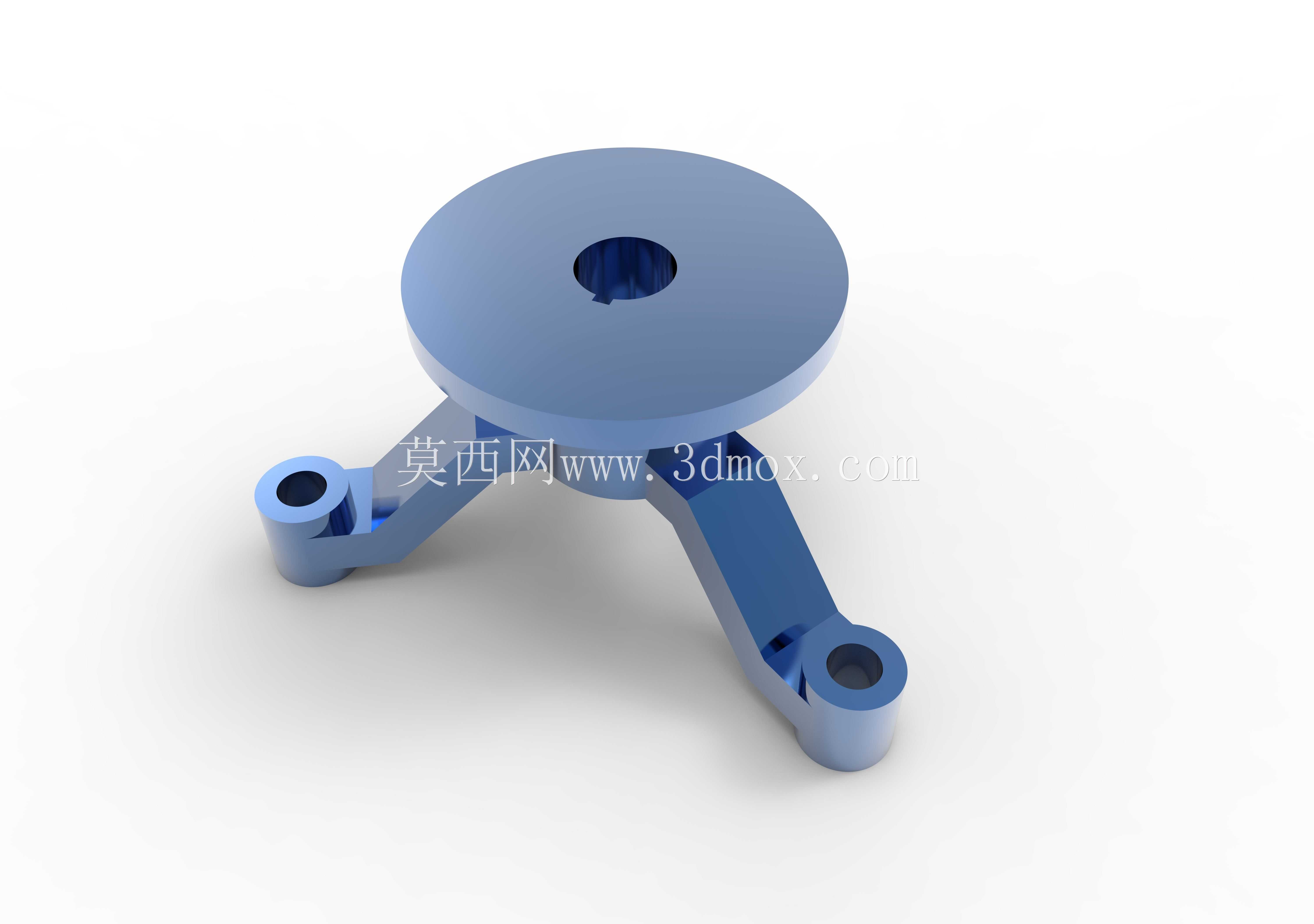

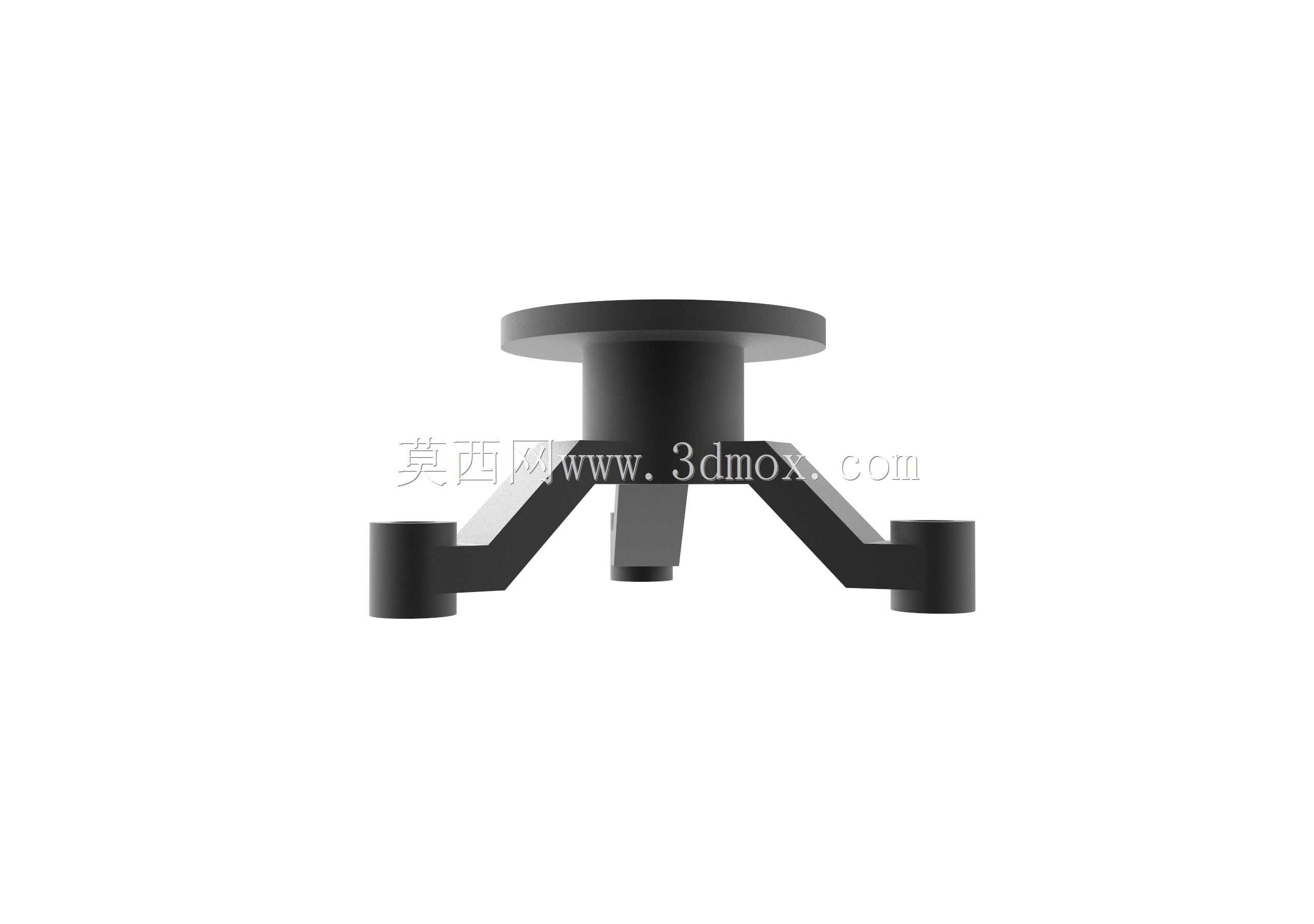

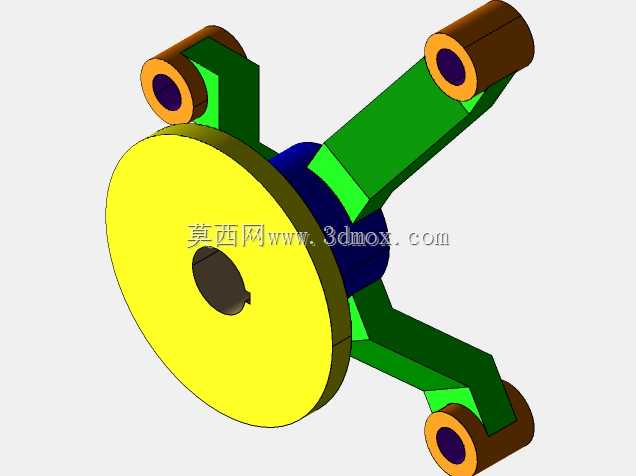

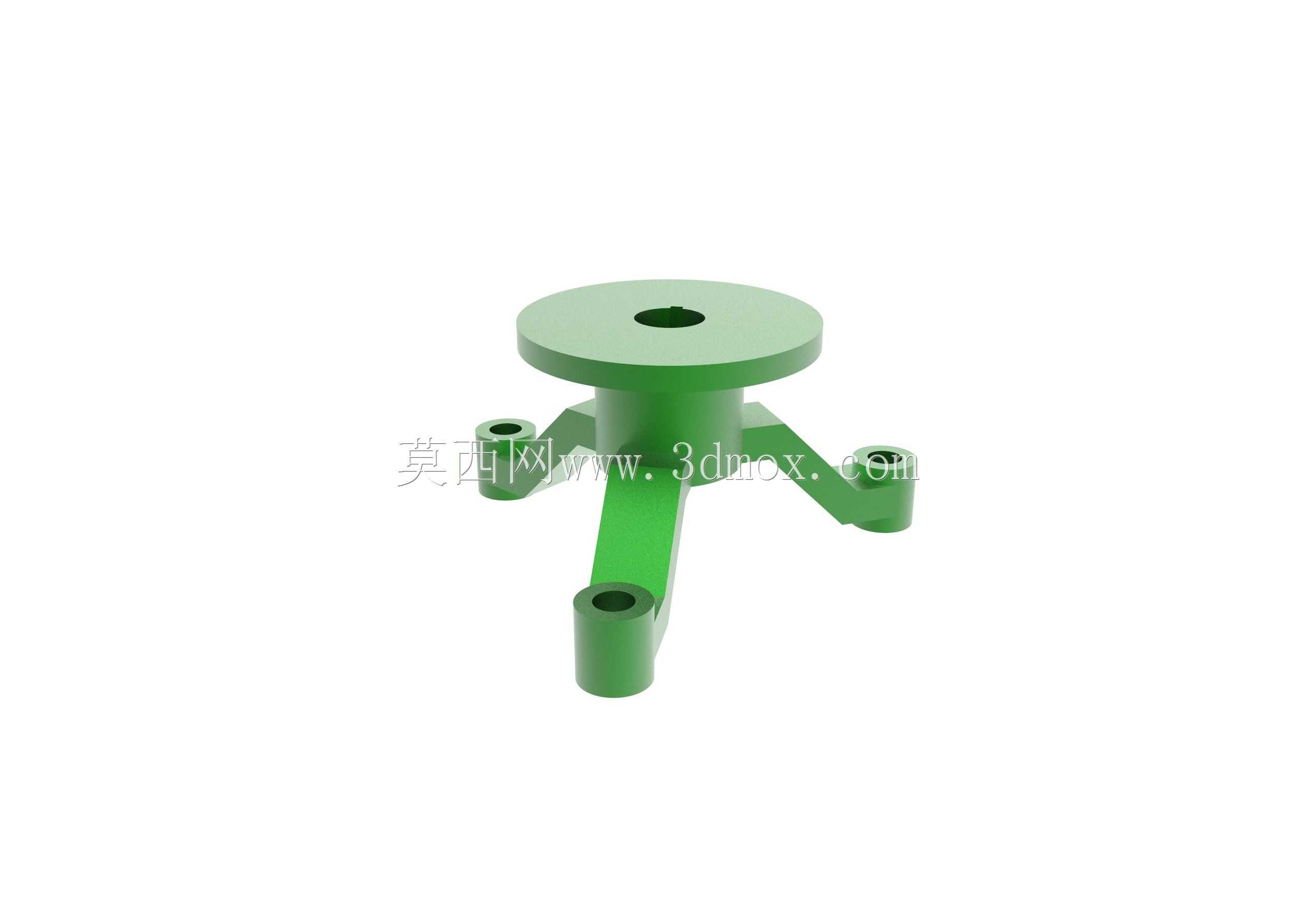

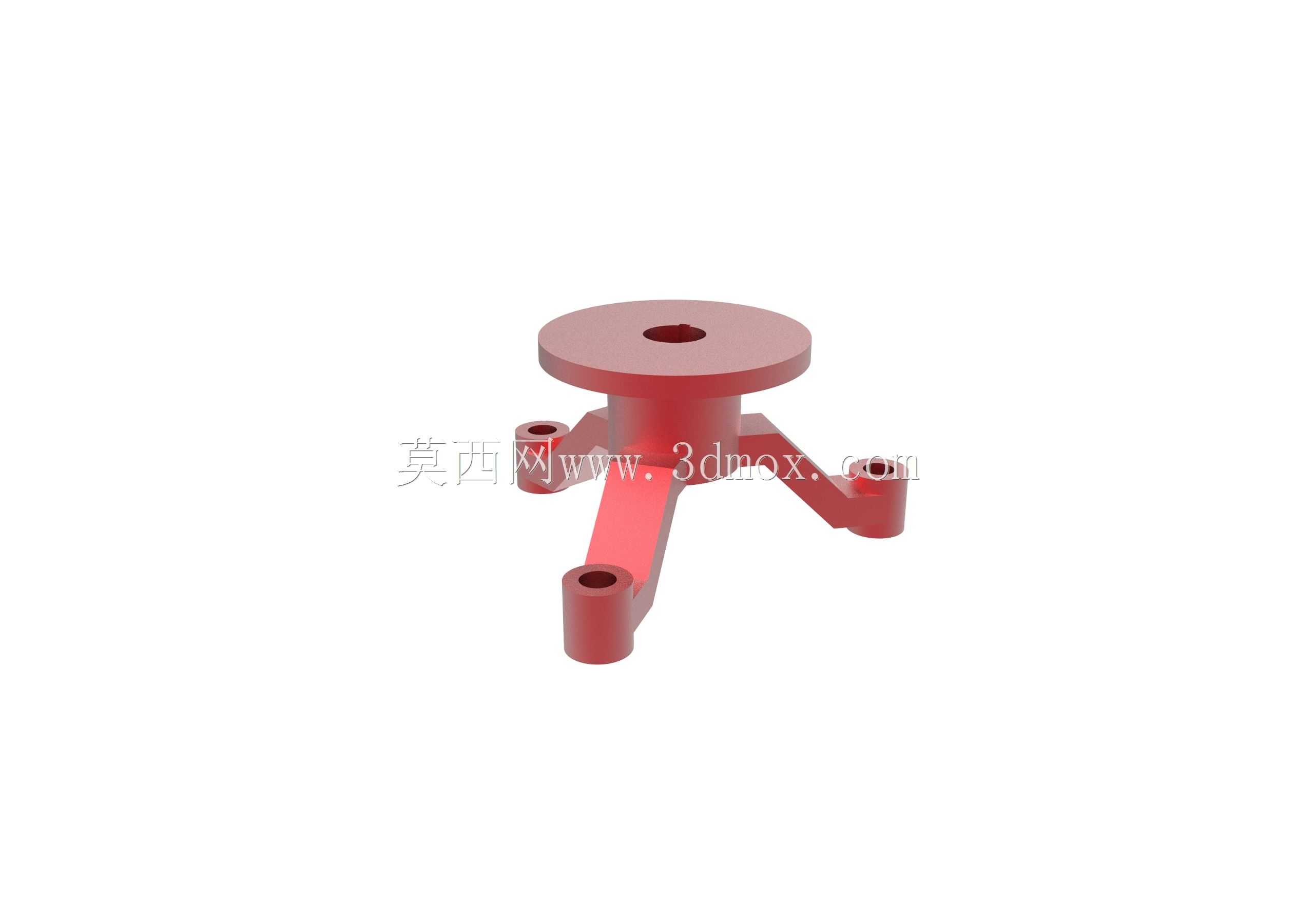

这款铝制支撑基座是CA6140普通车床配套工装里的承力转接件,日常在车间中小批量轴类、盘类零件的辅助装夹工位使用,安装在车床溜板侧的工装挂架或者专用跟刀架配套支座上,用来承接三个可调支撑触头,抵消细长轴车削过程中工件受径向切削力产生的弯曲挠度,也可作为小型检测工位的三点调平支撑座,在钳工划线、零件形位公差初检场景里替代等高块做柔性支撑。整个零件采用一体铣削成型思路,中心主体是带轴向通孔的圆盘台座,中心通孔用来穿装锁紧拉杆或者定位芯轴,圆盘下端面和车床工装安装面贴合,保证轴向定位基准的平面度要求;从圆盘台座径向向外延伸出三根呈120度周向均布的支撑臂,臂身采用等截面加强筋构型,在控制整体重量的同时提升臂端的抗弯截面模量,
每根支撑臂的末端都加工出同轴的竖向安装孔,孔位用来压装衬套或者穿装调节螺杆,三个臂端的孔位同轴度、相对中心基准的位置度公差控制在IT7级,保证三个支撑点的调节行程同步,不会出现单点受力过载的情况。设计时优先考虑铝件的轻量化特性,相比传统铸铁支座重量降低六成左右,操作工在更换工装、挪动工位时可以单人徒手搬运,不需要借助起重设备;臂身和中心圆盘的衔接位置做了大圆角过渡,避免铣削加工后应力集中导致长期受交变载荷出现开裂,圆盘上端面预留的沉孔结构可以容纳锁紧螺母,安装后螺母不会突出基准面,和上方配套的压块组件不会发生运动干涉。安装边界上,中心圆盘的外径适配CA6140车床溜板上现有工装螺孔的分布圆,
三根支撑臂展开后的最大回转半径控制在车床加工最大棒料直径的安全间隙以内,车削过程中臂身不会和卡盘、旋转工件发生刮碰;臂端安装孔的内径匹配常用的M12调节螺杆规格,车间现有标准件可以直接互换,不需要单独定制紧固件。建模过程中把所有配合面的公差、拔模斜度、工艺倒角都同步做进参数里,后续转工程图时可以直接导出形位公差标注,加工时一次装夹就能完成中心孔、三个臂端孔的铣镗加工,减少二次装夹带来的定位误差,长期使用后如果臂端孔出现磨损,只需要更换压入的铜衬套就能恢复配合精度,维护成本很低。
