CA6140车床花键传动轴结构设计

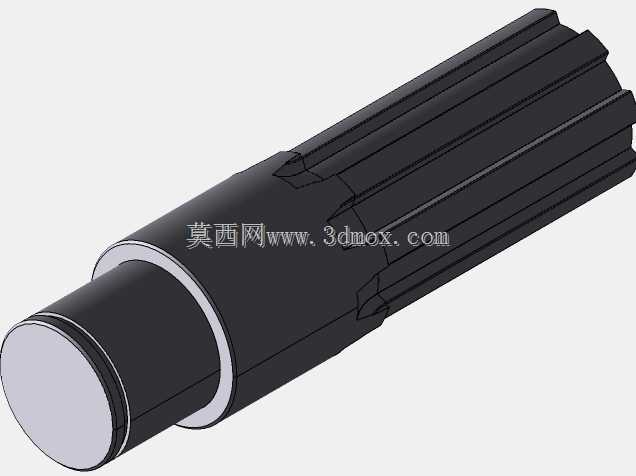

　　该轴类零件为CA6140卧式车床主轴箱内的花键传动轴，主要承担主轴传动链中段的扭矩传递与运动衔接作用，在车床切削作业过程中，将进给箱传递来的旋转动力通过花键啮合结构稳定传输至主轴变速机构，保障不同转速档位下的动力输出平顺性。从结构设计来看，零件一端采用外花键结构，齿形采用矩形花键设计，相比渐开线花键，矩形花键的对中性更适配车床主轴箱的装配精度要求，且齿根强度更高，能够承受车床重载切削时的瞬时冲击载荷，花键段的齿侧间隙控制在0.02-0.04mm区间，既保证滑移齿轮的顺畅换挡移动，又避免间隙过大导致传动过程中产生打齿风险。零件中段设置有两处环形定位轴肩，轴肩端面的垂直度公差控制在0.01mm以内，用于装配时对传动齿轮、

　　轴承内圈进行轴向定位，轴肩过渡处采用R1.5的圆角过渡，避免应力集中导致轴件在交变载荷下出现疲劳断裂。零件另一端为光轴段，表面粗糙度要求达到Ra1.6，用于装配深沟球轴承，光轴段的圆柱度公差控制在0.008mm，保证轴承装配后的旋转精度，避免轴颈圆度误差导致轴承运转时产生径向跳动，影响车床的加工表面质量。在安装边界方面，该轴的轴向定位通过箱体两端的轴承端盖实现，轴的总长度适配CA6140主轴箱对应安装腔的轴向尺寸，花键段的大径、小径尺寸与配套滑移齿轮的内花键参数完全匹配，装配时无需额外修配即可完成啮合。从实际应用场景出发，该轴的工作转速覆盖车床从低速重切削到高速精车的全转速区间，因此设计时对轴的同轴度提出了较高要求，

　　两端轴颈与花键段的同轴度公差控制在φ0.015mm以内，避免高速旋转时产生动不平衡，引发主轴箱振动。设计过程中还考虑了润滑需求，花键齿侧预留了润滑油膜留存空间，轴颈处设置有润滑油道连通箱体润滑系统，保证运转过程中啮合面与配合面的持续润滑，降低零件磨损速率，延长使用寿命。该零件的建模过程严格遵循车床原机的测绘参数，各段轴径、长度、花键参数均与原厂配件保持一致，可直接用于CA6140车床的维修配件建模参考，也可作为机床传动系统教学演示的三维模型素材，帮助结构设计人员理解机床传动轴的设计逻辑与装配关系。
