多铰接耳式曲面连接传动构件

　　这类多铰接耳曲面连接构件，常见于需要多自由度联动的连杆传动机构中，在轻工自动化生产线的摆臂传动单元、小型工程机械的操作连杆组、非标工装夹具的压紧联动结构里都能见到它的应用场景。构件本身承担着不同传动杆之间的铰接传力作用，需要同时承接两个方向的铰接销轴载荷，还要在往复摆动过程中保证结构刚度，避免铰接孔出现偏磨、形变问题。

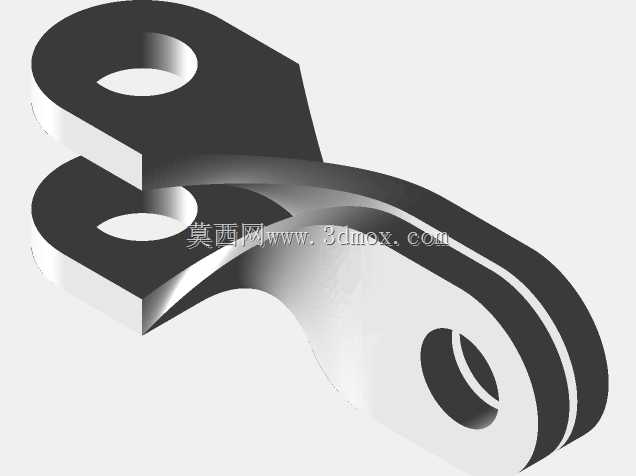

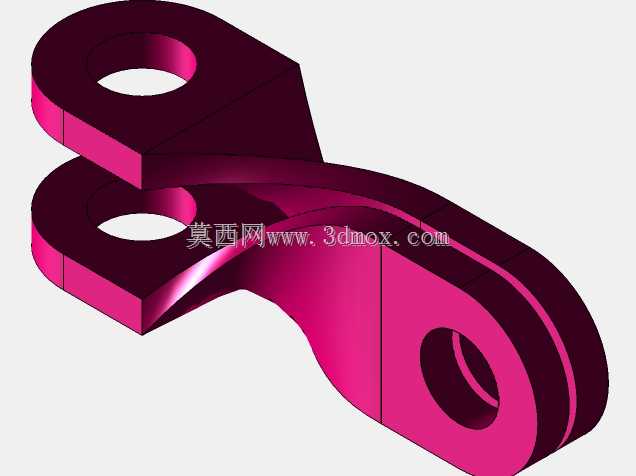

　　从结构设计逻辑来看，三个带通孔的铰接耳分别对应三个不同的传动连接端，两端的铰接耳轴线平行，中间的曲面过渡段并非单纯的造型设计，而是通过变截面的曲面轮廓，在控制整体重量的前提下，优化了载荷传递路径——当两端铰接耳承受不同方向的拉压载荷时，曲面段可以将集中应力平滑分散，避免直角连接处出现应力断裂风险。设计过程中需要重点校核铰接孔的同轴度、孔端面与孔轴线的垂直度，否则装配后会出现销轴卡滞、摆动阻力过大的问题，曲面过渡段的壁厚需要根据额定载荷做等强度优化，过厚会增加整体重量、提升运动惯量，过薄则会在交变载荷下出现疲劳裂纹。

　　安装边界方面，三个铰接孔的孔径需要匹配对应规格的铰接销轴，孔位之间的中心距直接决定了连杆机构的传动比与摆动行程，设计时需要预留足够的销轴装配间隙，同时要保证相邻铰接耳的外侧端面与配套传动杆的内侧端面留有0.5-1mm的活动间隙，避免摆动过程中出现端面摩擦。构件的曲面外轮廓需要做倒钝处理，所有铰接孔的内孔边缘要做倒角，既方便销轴装配导入，也能避免锐边割伤密封件或者操作人员。这类构件通常采用中碳钢加工后做调质处理，表面做发黑防锈，部分重载场景下会采用合金结构钢锻造后加工，铰接孔内还会加装耐磨铜套来提升使用寿命，日常维护时只需要定期在铰接位置加注润滑脂，就能保证长期摆动的顺畅性，减少铰接副的磨损量。在建模过程中，采用中心线引导的放样特征来生成中间曲面段，可以精准控制不同截面的轮廓过渡，保证壁厚均匀性，也能为后续的有限元应力分析提供规整的几何模型，方便快速校核不同载荷下的形变与应力分布。
