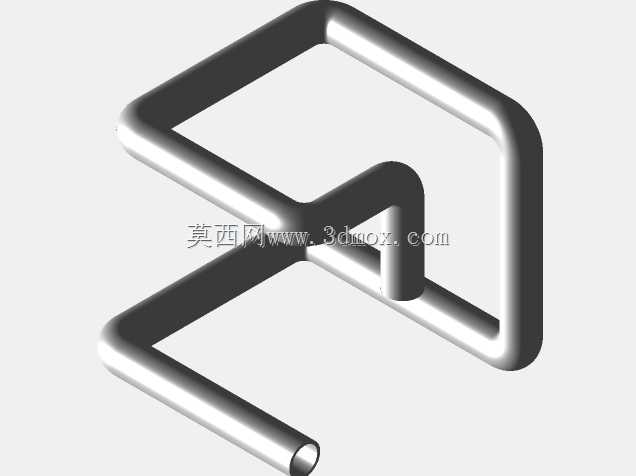

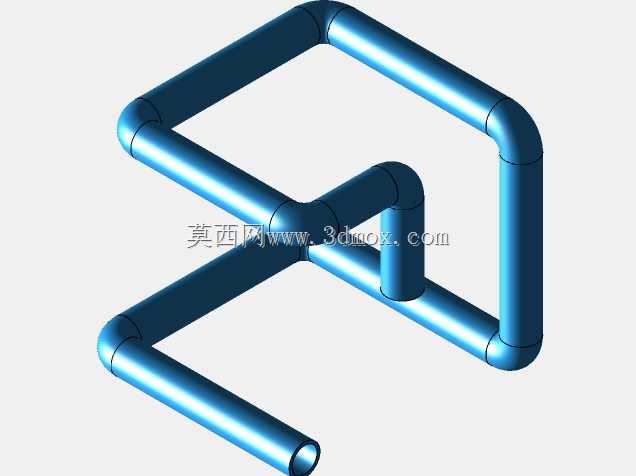

CA6140车床配套空间弯折管路结构

　　这套空间弯折管路结构，主要适配CA6140普通车床的流体输送回路搭建，可覆盖车床润滑系统、冷却系统的介质传输需求，在机床床身内部的有限安装空间内完成多点位的介质路径连通。从实际应用场景来看，车床运行过程中，主轴箱、进给箱的齿轮啮合部位需要持续输送润滑油降低磨损，刀架切削区域需要输送切削液完成降温与冲屑，这套管路通过多段90度弯折的空间走向，能够避开床身内部的齿轮传动组、丝杠安装位、电器布线槽等已有结构，无需额外对床身基体进行打孔改造，即可完成不同功能点位的管路对接。设计过程中优先考虑了安装边界的适配性，管路的所有弯折段均采用等曲率圆弧过渡，避免直角弯折造成的介质流动阻力骤增，同时每段直管的长度、弯折角度都经过空间坐标校核，

　　确保管路外壁与周边运动部件的安全间隙不小于5mm，防止机床运行过程中运动部件与管路发生剐蹭破损。管路的连接端采用标准圆柱接口，可直接匹配车床原有管路接头的密封规格，安装时无需额外加工转换接头，能够直接替换原有老化破损的同走向管路，也可作为车床改装时新增流体回路的布设构件。从功能特性来看，等径的管路通径设计能够保证介质输送过程中的压力稳定，不会因通径突变造成润滑点供油不足、冷却点流量不够的问题，空间交错的走向设计在有限的安装空间内最大化压缩了管路占用体积，给后续的电器线路维护、传动部件检修留出了足够的操作空间。实际建模过程中，每段管路的弯折半径统一设定为管路外径的1.5倍，既符合金属管材弯折加工的工艺要求，避免弯折处出现管壁开裂、

　　通径缩窄的加工缺陷，也能保证管路整体的结构强度，在机床运行产生的持续振动环境下，弯折处不会出现应力集中导致的管路断裂问题。管路的整体布局完全贴合CA6140车床床身的内部型腔轮廓，安装时可通过管卡直接固定在床身内壁的预设安装凸台上，无需额外设计固定支架，大幅降低现场安装的工作量。
