白炽灯泡内部灯丝结构三维数模

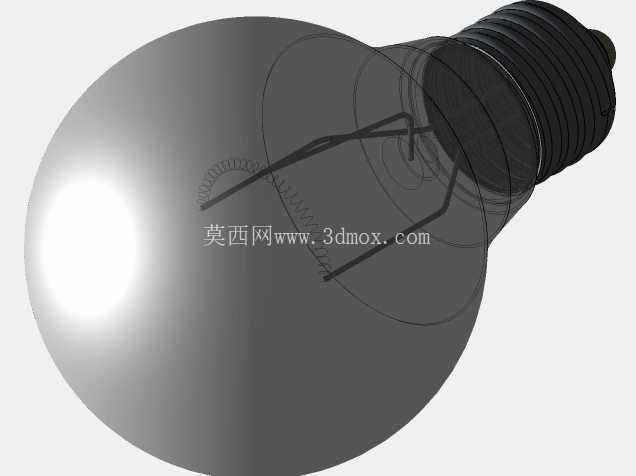

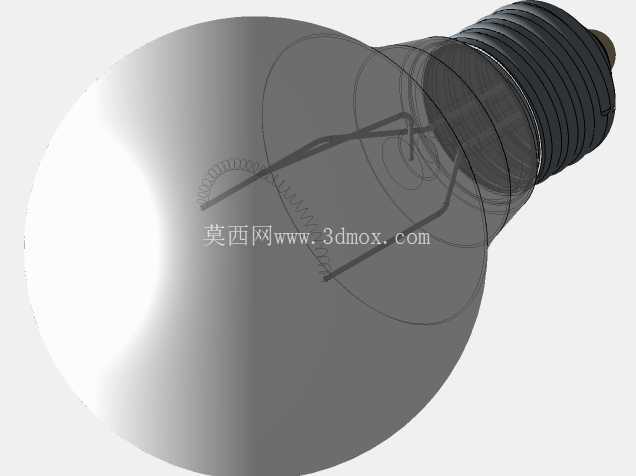

　　日常照明场景中最常见的白炽灯泡，其核心发光功能的实现完全依赖内部灯丝结构的合理设计，这套三维数模完整还原了泡壳内部的灯丝支撑、引线排布与灯头衔接的全部结构细节，可直接用于电光源原理教学演示、照明产品结构拆解实训、老旧照明配件的逆向复刻参考。从实际应用场景来看，这类白炽灯泡结构不仅出现在民用照明领域，在工业设备的状态指示灯、机床局部操作照明、老旧电气柜的舱内照明点位中仍有大量存量使用，很多服役年限较长的工业设备上依旧保留了螺口白炽灯泡的安装位，做设备维保、配件替换的结构校核时，这套数模能提供精准的尺寸参考，避免现场测绘的误差。

　　设计过程中首先要明确灯丝的工作特性：白炽灯泡依靠电流通过灯丝时产生的高温热辐射发光，灯丝采用高熔点的钨质材料绕制成螺旋形态，数模中还原的双支撑引线结构，是为了避免灯丝在高温工作状态下出现下垂、形变短路，两根引线的弯折角度、支撑点位置都经过实际工况验证，既要保证灯丝处于泡壳的中心位置获得均匀的发光角度，也要控制引线的导电距离，减少不必要的电阻损耗。泡壳部分采用薄壁回转体结构，数模中呈现的泡壳壁厚均匀性控制在0.3-0.5mm区间，既可以承受内部填充的惰性气体压力，也能保证光线的透射率不会因为壁厚不均出现光斑偏差，泡壳与螺口灯头的衔接位置做了卷边压合结构，这个位置的尺寸公差直接决定了灯泡安装时的密封性能，若压合尺寸偏差超过0.2mm，就可能出现灯头松动、内部惰性气体泄漏的问题，直接缩短灯泡的实际使用寿命。

　　从安装边界来看，这套结构适配通用的E27标准螺口灯头，灯头的螺纹牙距、螺纹大径小径尺寸完全符合国标照明配件的安装要求，安装时的旋合长度控制在7-8mm即可保证可靠的电气接触与机械固定，不需要额外的固定结构。数模中还原的灯头尾部触点高度、绝缘层厚度，也完全匹配通用灯座的接触弹片行程，安装后不会出现触点接触不良、绝缘击穿的风险。做结构设计时，很多初学者容易忽略灯丝引线与灯头导电部分的连接位置，这套数模里清晰呈现了引线与灯头侧电极、尾部中心触点的焊接点位，两个焊接点位之间的绝缘距离完全满足民用220V电压的绝缘要求，爬电距离控制在3mm以上，避免工作时出现极间打火。

　　在教学实训场景中，这套数模可以拆解为泡壳、灯丝支撑引线、螺口灯头、绝缘填充层四个独立部分，能够直观展示电流从灯头触点进入、经过引线到达灯丝、再从侧电极形成回路的完整通路，帮助学习者理解电光源的基本工作原理，相比平面示意图更具空间立体感。在做复古照明产品的创新设计时，也可以基于这套基础结构调整泡壳外形、灯丝排布方式，快速衍生出不同外观风格的装饰性灯泡结构，不需要从零开始绘制基础的螺口、引线等通用结构，大幅缩短结构设计的周期。需要注意的是，这类白炽灯泡的工作时泡壳表面温度可达100摄氏度以上，在数模的结构基础上做周边配件设计时，必须预留足够的散热空间，周边的塑料、橡胶类不耐温零件要与泡壳保持至少15mm的安全距离，避免长期高温烘烤出现零件老化、形变的问题。
