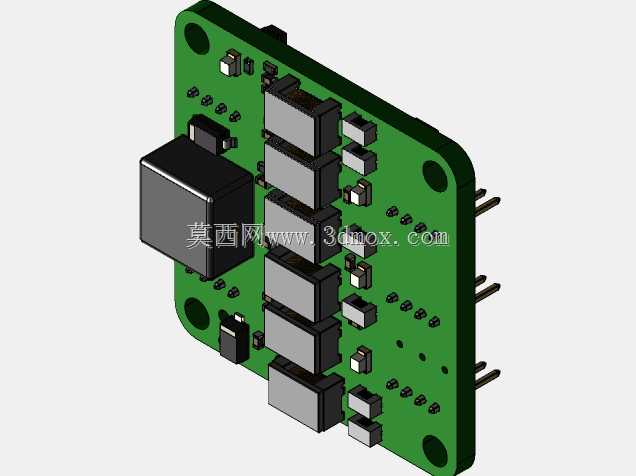

背面引脚式SwitchBlox Nano网络交换板

项目分类:通用机械零部件 发布时间:2023-10-24 ID:714408
  • 背面引脚式SwitchBlox Nano网络交换板

  这款背装引脚变体的小型网络交换板,主要面向紧凑型嵌入式设备、小型工业控制单元、分布式传感节点这类对安装空间有严苛限制的场景,解决常规交换模块引脚正面布置带来的上层空间占用、走线干涉问题。从实际工程选型角度看,这类板载交换模块常被集成在机器人关节控制盒、小型边缘计算网关、无人机机载通讯单元内部,不需要额外配置独立交换机,直接通过板对板连接实现多路网口的信号交换,大幅缩减整机内部的布线长度与接插件数量,降低信号干扰风险。设计上采用引脚背面组装的方案,所有对外连接的插针全部布置在PCB背面,安装时可直接将模块插焊在主控载板的对应焊位上,模块正面完全留给网口变压器、状态指示元件、滤波电容等器件,不会因为插针凸起影响正面器件的布局,

  也能让模块与载板贴合更紧密,减少震动环境下的接插件松脱概率。PCB本体采用圆角矩形设计,四个角预留了安装固定孔,既可以采用插焊后依靠焊盘固定的方式,也能穿过微型螺丝进行辅助固定,适配不同抗震动等级的安装需求,板上的网口变压器采用屏蔽封装,靠近板边布置,缩短网口信号的走线长度,减少信号衰减与串扰,周边配套的滤波电容、ESD保护器件全部围绕变压器与主交换芯片布置,走线遵循差分信号等长规则,保证百兆/千兆网络信号的传输稳定性。安装边界方面,模块整体厚度控制在较低范围,背面引脚伸出长度适配常规1.6mm厚度载板的焊接要求,插装后模块正面最高点与载板表面的间距满足多数紧凑型壳体的内部净空要求,不需要为模块额外预留过高的空间,

  板上的状态指示灯位置经过调整,背装后依然可以通过壳体上的预留观察窗看到链路状态,不需要额外增加导光件。在实际设备集成过程中,这种背装变体相比常规正引脚版本,能够让载板的正面布局更灵活,主控芯片、存储模块等发热器件可以布置在交换模块周边,不会被插针挡住散热风道,同时背面引脚的焊接点可以在载板背面进行检测维修,不需要拆卸模块就能排查焊接故障,适合小批量多批次的嵌入式设备生产场景,也能满足定制化载板设计时的灵活布局需求,针对工业场景的宽温工作要求,板上器件全部选用工业级温域范围的型号,能够在-40℃到85℃的环境下稳定工作,适配户外设备、车载设备这类工况复杂的应用场景。
