龙门式三轴数控加工运动机构设计

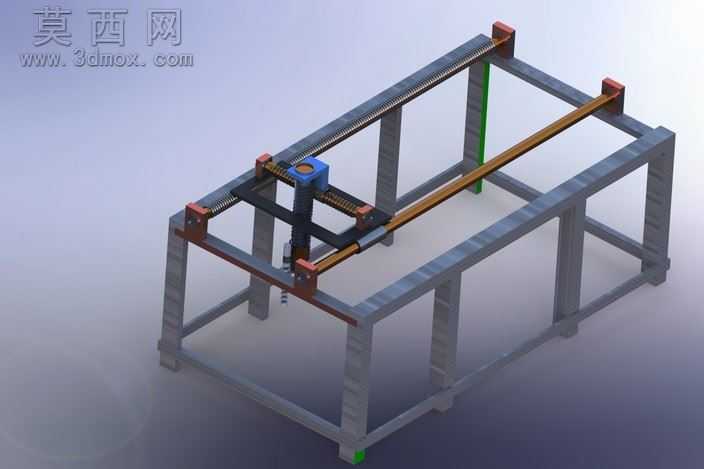

本作品为龙门式三轴数控加工运动机构的三维建模设计，整体采用框架式龙门承载结构，在三维建模过程中严格遵循机械加工设备的结构刚度设计逻辑，首先搭建主体方钢焊接机架的基础模型，对机架的支撑腿、横向横梁的连接位置做了加强筋结构的建模处理，保证整体机架在承载运动部件时不会出现结构形变。建模过程中对X轴向的长行程传动结构做了精细化还原，采用直线光轴作为导向支撑，搭配精密齿条作为长距离传动部件，光轴的两端固定座、齿条的安装定位面都按照实际装配公差做了配合面的建模处理，保证虚拟装配时各部件不存在干涉问题。Y轴运动滑台搭载在X轴的移动托架上，采用双直线导轨搭配丝杠传动的结构建模，滑台的滑块安装位、丝杠螺母座的连接位置都做了精准的定位约束，还原了滑台沿Y向平稳移动的运动逻辑。Z轴主轴安装结构采用弹簧缓冲式设计，建模时还原了主轴夹具、缓冲弹簧、Z向进给导轨的装配关系，能够直观展示加工过程中Z轴的进给与缓冲动作。材质渲染阶段，主体机架采用磨砂工业灰钢材材质，传动光轴、导轨采用抛光金属材质，齿条做了发黑处理的金属质感渲染，滑台部件做了蓝黑配色的工业漆面材质区分，不同功能部件通过材质差异清晰区分，整体渲染效果贴合工业设备的真实视觉质感。设计思路上优先保证三轴运动的行程合理性与结构稳定性，长行程X轴采用齿条传动规避长丝杠的挠度问题，Y、Z轴短行程采用丝杠传动保证进给精度，整体结构可拓展为数控雕刻、数控切割类设备的基础运动载体，建模过程中所有运动部件都保留了正确的装配约束关系，可直接用于运动仿真演示，验证各轴的运动行程与极限位置是否存在干涉，为后续的实物加工制作提供精准的三维参照。
