三轴龙门式数控加工路由设备结构设计

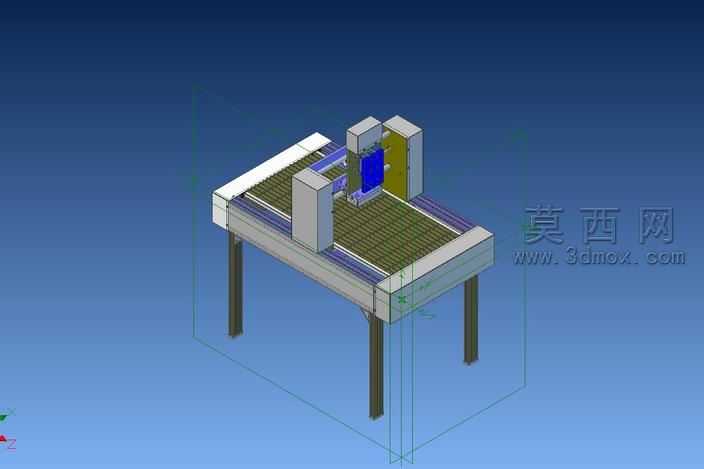

本作品为三轴路由加工设备的三维结构设计，整体采用龙门式动梁结构布局，建模过程严格遵循机械设计的公差配合规范，对设备的支撑机架、运动轴组、加工执行端等模块进行了全参数化建模。首先在支撑结构部分，采用四条立式方钢支腿作为底部承载结构，支腿上方连接整体焊接式矩形工作台框架，工作台台面铺设网格状栅格板，既保证了台面的承载强度，又可兼顾加工过程中的排屑需求，支腿与台面框架的连接位置做了加强筋补强设计，避免设备高速运行时出现结构共振。运动轴组部分，X轴采用双侧直线导轨搭配同步带传动的布局，导轨沿工作台长度方向平行安装在台面两侧的梁体上，保证龙门架长行程移动的直线度；Y轴搭载在龙门横梁上，采用双滑块导轨配合滚珠丝杠传动，负责加工头的横向进给；Z轴垂直安装在Y轴滑座上，通过线性导轨实现加工头的上下升降运动，三个运动轴的安装座均设计了可调节的预紧结构，方便后期装配调试时消除传动间隙。加工执行端预留了主轴安装位，可适配不同功率的加工主轴，龙门架的两侧立柱做了加厚处理，抵消Z轴下探加工时产生的倾覆力矩。材质渲染方面，对结构钢件采用哑光金属漆材质模拟喷塑机架效果，导轨、丝杠等传动部件采用抛光金属材质体现加工精度，栅格台面采用防滑耐磨的工业板材材质，整体渲染效果还原了工业设备的真实质感。设计思路上优先考虑设备的结构刚性与运动稳定性，所有运动部件的行程参数均经过运动干涉校验，确保全行程范围内无部件碰撞，各轴的传动件选型均匹配对应负载需求，机架部分的型材选型经过受力仿真验证，可满足常规非金属板材的铣削、雕刻加工需求，整体结构模块化程度高，方便后期进行部件维护与功能升级。
