CA6140车床专用异形支座结构设计

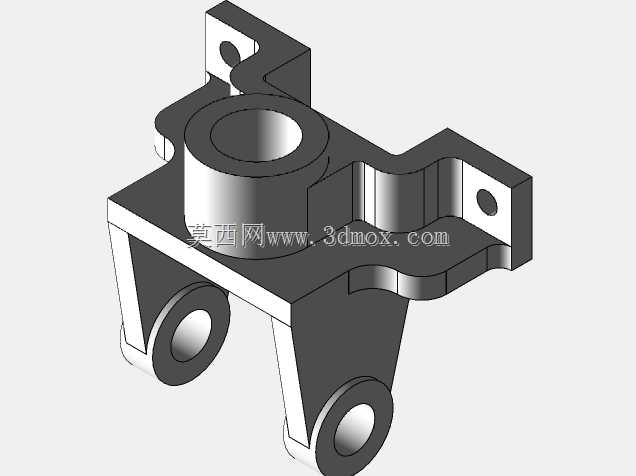

　　该构件是CA6140普通车床进给箱侧的专用支撑支座，主要承担进给传动链中中间传动轴的径向支撑载荷，同时兼顾外部润滑管路的走线固定功能，在车床切削作业时，可抵消主轴正反转切换、断续切削带来的交变冲击载荷，避免传动轴出现径向窜动，保障进给量的输出精度。从结构设计逻辑来看，主体采用一体式铸钢毛坯加工成型，中部设置的阶梯通孔为核心轴承安装位，孔壁预留有0.2mm的精加工余量，可适配深沟球轴承的压装公差要求，孔端设计的环形止口可匹配轴承端盖的定位凸台，实现轴承外圈的轴向限位，防止高速运转时轴承出现轴向窜动。支座底部延伸出的三个带孔安装耳，分别对应床身侧壁的三个预制螺纹孔位，安装耳的贴合面经过铣削加工，平面度控制在0.03mm以内，

　　可保证支座安装后与床身的贴合紧密性，避免紧固后出现安装应力导致的轴承孔位偏移。侧面延伸的凸台结构为润滑管路的固定位，预留的螺纹孔可安装管夹，将通往进给箱的润滑油管固定在支座侧面，避免车床溜板往复移动时剐蹭管路，同时缩短润滑油路的走线长度，减少管路弯折带来的油路阻力。设计过程中优先考虑了安装维护的便捷性，三个安装耳的孔位均设计为沉孔结构，内六角螺栓紧固后螺栓头不会突出安装面，不会干涉周边溜板的移动行程；轴承安装孔的下端设置有排屑缺口，日常维护时可直接通过缺口清理轴承部位积存的切屑与油污，无需拆卸整个支座即可完成轴承的润滑保养。从安装边界来看，构件整体的外轮廓尺寸完全适配CA6140车床床身侧壁的预留安装空间，

　　最外侧突出部位与周边溜板导轨的安全间隙保持在8mm以上，即使在床身受热变形的极限工况下，也不会出现运动干涉；中部轴承孔的中心高与床身安装基准面的尺寸公差控制在±0.02mm，可保证传动轴与进给箱输入轴的同轴度要求，避免轴系运转时出现偏载磨损。结构的加强筋设计采用了变厚度过渡方案，轴承孔与安装底板之间的筋板从根部8mm厚度逐步过渡到端部4mm，既保证了支撑部位的结构刚性，又尽可能降低了构件的整体重量，减少铸件的材料消耗，同时筋板的过渡位置全部采用R3以上的圆角，避免铸造时出现应力集中导致的铸件裂纹，也能减少切削加工时的应力变形。
