机床用曲柄式手动压紧操作机构

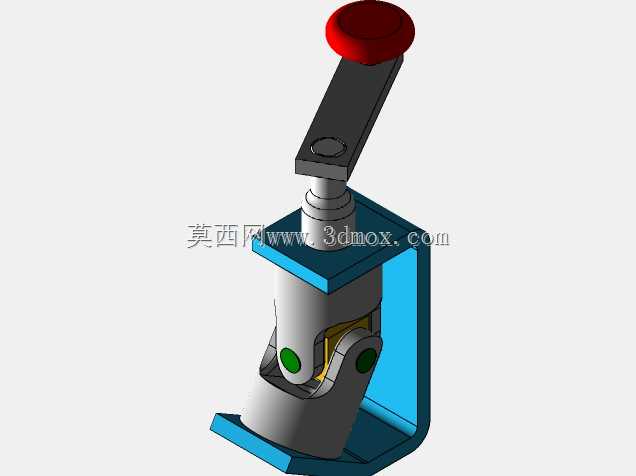

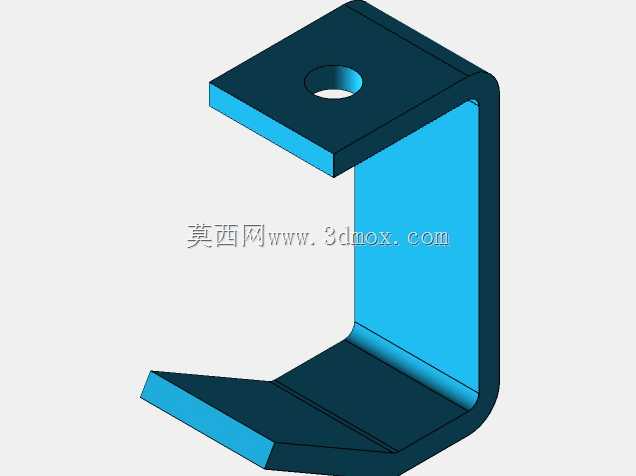

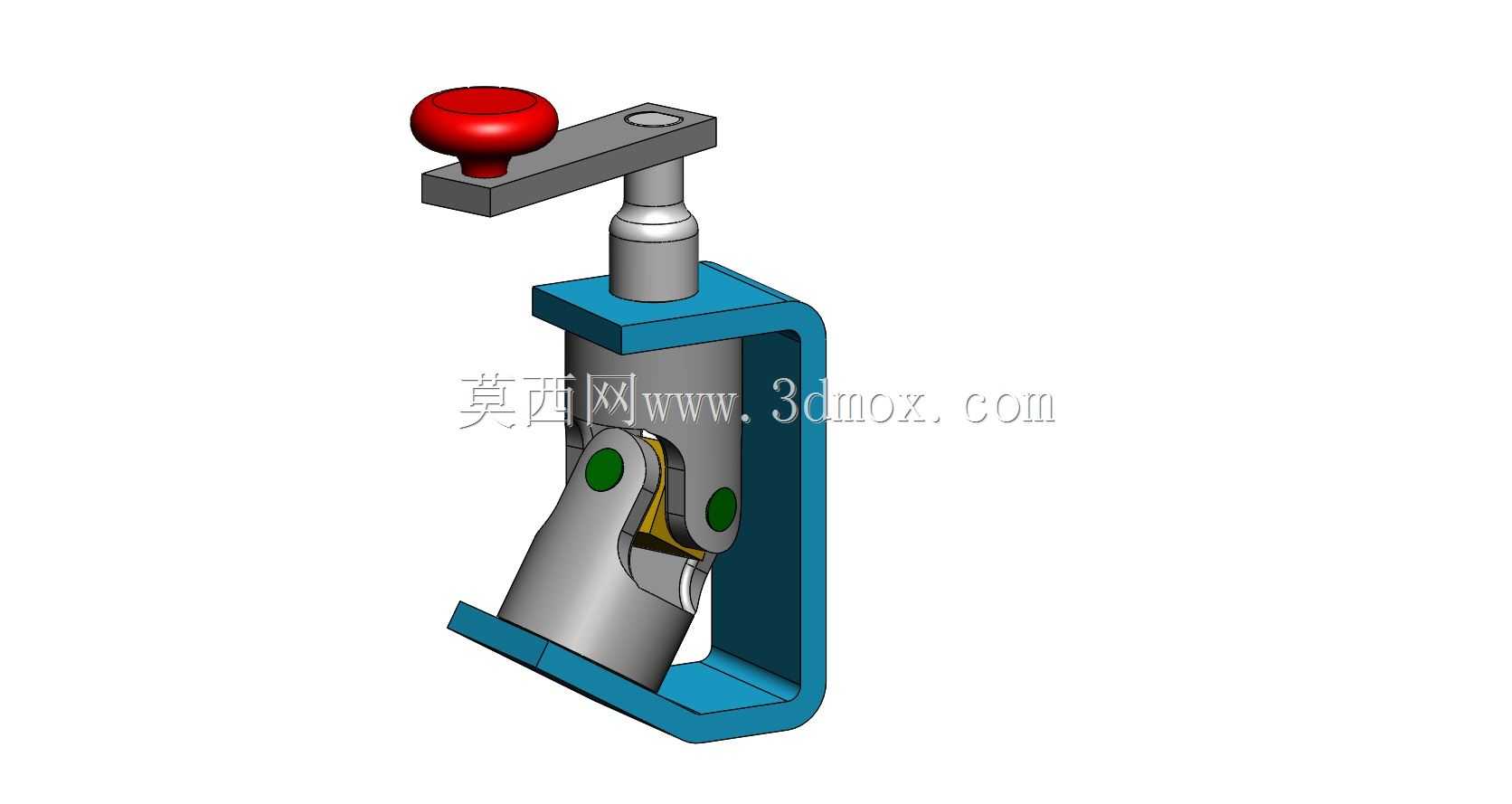

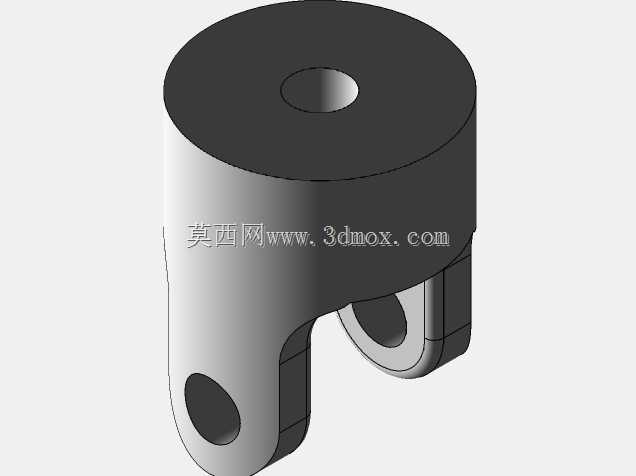

　　这款手动操作的曲柄压紧机构，常作为CA6140等普通车床的辅助工装部件使用，在小型工件装夹、工位辅助锁紧场景中应用广泛，也可适配其他需要手动快速压紧的通用加工设备工位。整个机构采用U型安装座作为承载基体，安装座底部预留平直安装面，可通过螺栓直接固定在机床工作台面或者工装基板上，安装边界紧凑，不会占用过多工作台操作空间，适配小型工位的布局需求。

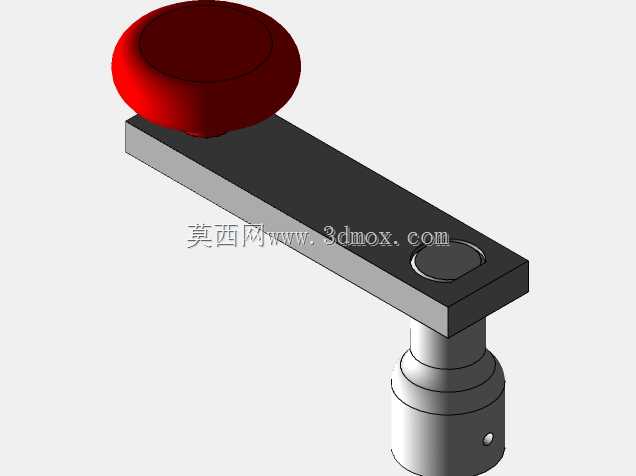

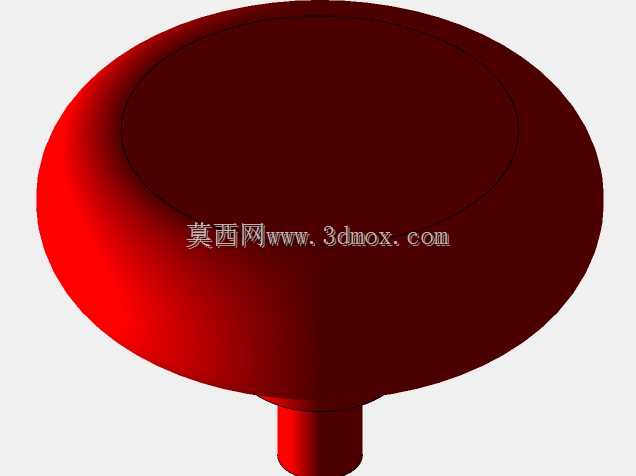

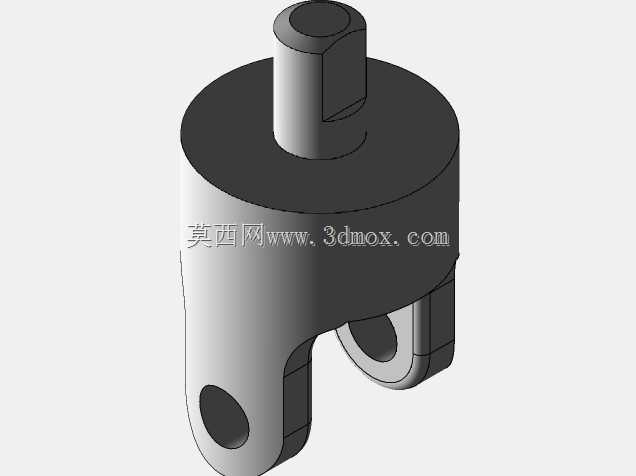

　　操作端采用带红色握柄的曲柄摇臂结构，握柄做了圆弧过渡处理，手动旋转时握持受力均匀，不会出现硌手的情况，摇臂与竖直传动轴通过销钉刚性连接，传动过程无多余旷量，操作反馈直接。传动轴与U型座的配合部位设置了轴套结构，减少反复操作带来的磨损，延长部件使用寿命。

　　内部传动采用曲柄滑块联动的结构逻辑，摇臂转动时带动传动轴旋转，通过偏心曲柄结构驱动下方的压块做直线压紧动作，压块与U型座侧壁之间设置了导向销，保证压块运动轨迹平直，压紧过程中不会出现偏斜，压紧力均匀作用在被装夹工件表面，避免工件装夹变形。两侧的铰接点设置了耐磨衬套，反复操作时铰接部位的磨损量可控，长期使用后也能保持稳定的传动精度。

　　设计过程中充分考虑了手动操作的力臂配比，摇臂长度经过测算，操作人员仅需施加较小的握力即可获得足够的压紧力，单人即可快速完成工件的装夹与松脱操作，不需要额外辅助工具，能有效提升小批量零件加工时的装夹效率。整个机构的外露部件做了倒角处理，没有尖锐棱角，操作过程中不会划伤操作人员，符合机械加工工位的安全设计要求。压块的压紧面做了平面度处理，与工件接触时贴合度高，装夹后工件不会出现移位，能满足普通车削、铣削加工时的装夹刚性要求，避免加工过程中工件松动带来的加工误差或者安全隐患。
