CA6140车床用异形铰接支撑座结构

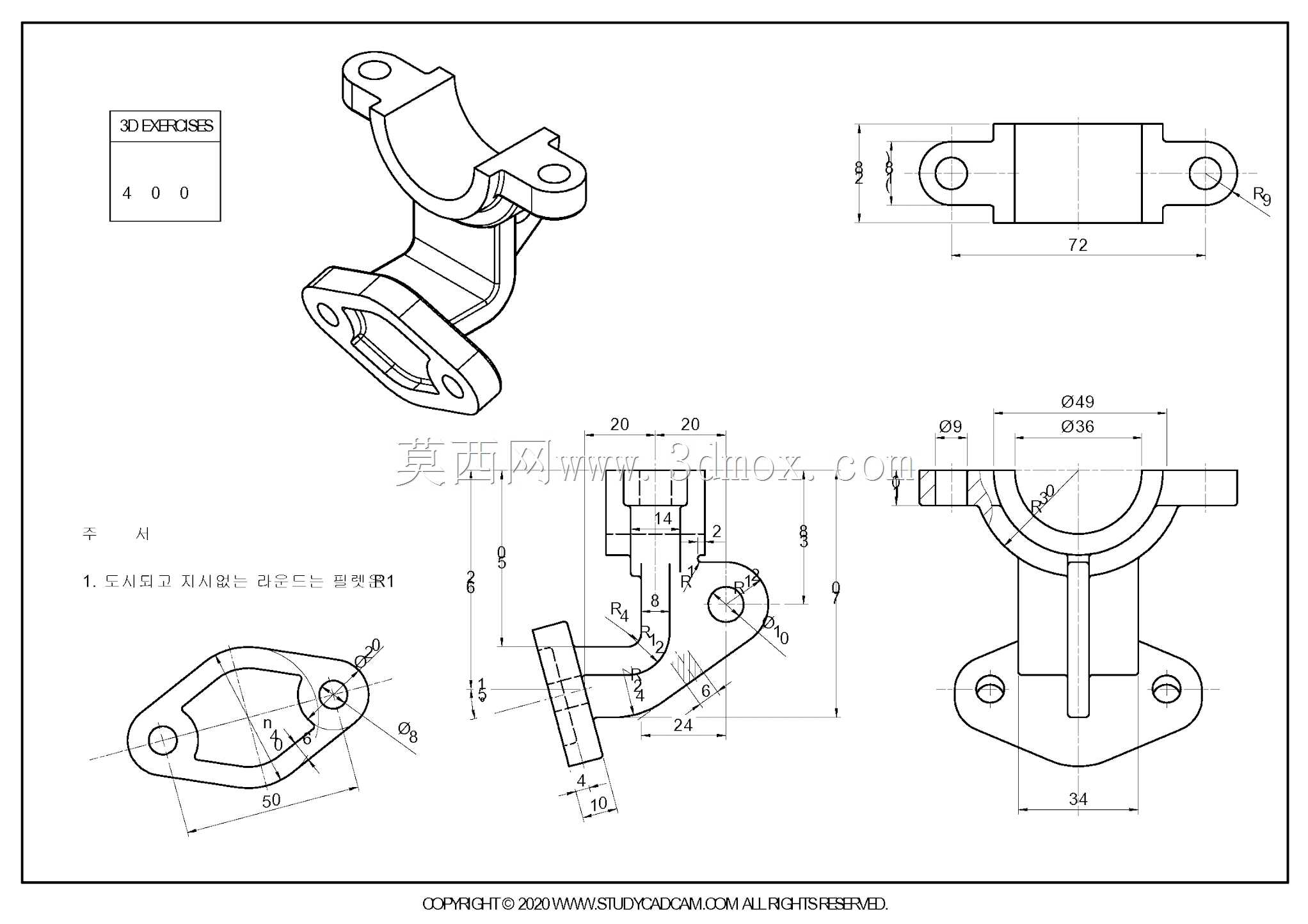

　　该铰接支撑座属于CA6140普通车床的辅助支撑类零件，主要应用在车床溜板箱与操作杆系的连接部位，承担操作力传递、部件铰接定位的核心作用，在车床操作机构中，这类异形支撑件需要同时满足多方向的载荷承载需求，既要承受操作杆往复扳动带来的交变冲击载荷，又要保证铰接部位的转动灵活性，避免操作卡滞。从结构设计来看，零件采用分体式功能区布局，下部为菱形安装法兰，法兰上开设两个对称安装孔，孔位中心距为50mm，安装面设计有10°的倾斜角度，适配车床床身侧部的倾斜安装基面，安装时通过螺栓穿过法兰孔将零件整体固定在床身预设的安装凸台上，法兰与基面贴合后可承受垂直于安装面的压紧力，同时抵消杆系传动带来的径向剪切力。中部为倾斜布置的支撑臂，

　　臂身截面采用变厚度设计，靠近法兰端厚度为8mm，向铰接端逐步过渡到6mm，在保证结构刚性的前提下尽可能降低零件自重，臂身与上部铰接座的过渡位置设置R8的铸造圆角，避免应力集中导致的零件断裂，这一设计充分考虑了车床长期使用过程中交变载荷下的疲劳强度需求，避免尖角位置出现应力裂纹。上部为半开式铰接抱箍结构，抱箍内孔直径为36mm，外圆直径49mm，抱箍两侧开设同轴铰接孔，孔直径为9mm，用于穿装铰接销轴，抱箍开口侧的两个耳板厚度为4mm，耳板端部设置R9的圆角，避免装配时刮伤操作人员或相邻零件，抱箍的轴向总长度为34mm，可适配对应直径的操作杆穿过，杆体装入抱箍后通过销轴锁定，可实现绕销轴的小角度摆动，满足车床操作手柄的行程需求。

　　零件侧部还延伸出一个带孔的定位凸耳，凸耳上的孔直径为8mm，用于连接复位弹簧，在操作动作完成后带动杆系复位，凸耳与支撑臂的连接位置设置R4的过渡圆角，保证凸耳的结构强度。从安装边界来看，零件安装后总高度方向的尺寸为61mm，上部抱箍的中心距下部安装法兰底面的高度为46mm，抱箍端部的两个安装耳外伸总长度为72mm，安装时需要预留出操作杆摆动的空间，避免与床身周边的防护罩、其他传动部件产生运动干涉。这类零件的建模过程需要重点关注倾斜安装面的角度公差、铰接孔的同轴度要求，以及各过渡圆角的尺寸准确性，因为这些参数直接影响零件装配后的操作手感和使用寿命，在实际加工中，这类零件多采用铸钢毛坯经过铣削、钻削、铰孔工序完成，建模时需要预留合理的加工余量，尤其是铰接孔和安装法兰的贴合面，需要保证加工后的表面粗糙度满足装配要求，避免出现安装贴合不严、铰接转动卡滞的问题。
