CA6140机床专用离合式机械传动构件

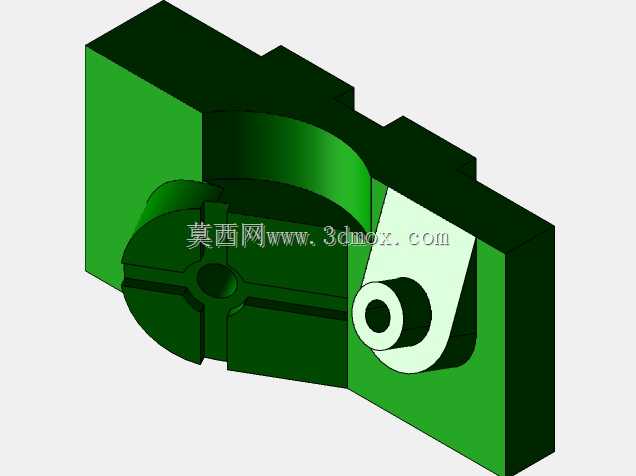

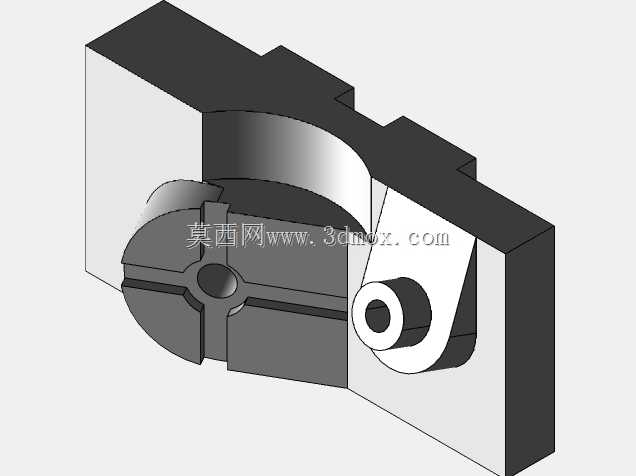

　　这款构件是为CA6140普通车床进给传动单元配套设计的离合式传动组件，主要应用在车床主轴箱与进给箱的动力衔接工位，承担主轴旋转动力向进给系统的通断切换功能，是车床操作中实现正反转进给、快速退刀、负载过载保护的核心执行部件。从结构设计来看，主体采用一体化铸钢基体的构型思路，左侧的三瓣式卡合结构是与主轴端传动盘对接的动力输入侧，瓣块之间预留的间隙是为了嵌入摩擦片组，当离合机构动作时，瓣块端面与摩擦片压紧产生静摩擦力，将主轴扭矩平稳传递到输出侧；右侧伸出的带孔轴颈是动力输出端，内孔设计为阶梯通孔，既可以穿入定位芯轴保证与输出轴的同轴度，也能通过孔内的键槽实现周向固定，避免传动过程中出现打滑偏转。

　　构件的安装边界需要匹配CA6140主轴箱内壁的预留安装槽，基体外侧的两处凸台是定位止口，安装时凸台卡入箱体的定位凹槽后，能保证整个构件的轴线与主轴轴线同轴度误差控制在0.02mm以内，避免高速旋转时产生偏载振动。设计过程中特意将基体的非配合面做了加厚处理，因为车床在满负载切削时，离合接合瞬间会产生较大的冲击载荷，加厚的基体可以提升整体刚性，避免长期受冲击出现开裂变形；而配合面的粗糙度要求控制在Ra1.6以内，保证摩擦片贴合时的接触面积达标，不会出现局部压力过大导致的摩擦片异常磨损。在实际使用场景中，操作工扳动进给手柄时，拨叉会推动构件沿轴向滑动，实现动力的接合与断开，当切削负载超过设计阈值时，摩擦片之间会产生打滑，

　　避免过载打坏进给齿轮，起到过载保护的作用。构件上的减重槽设计并非随意开设，是经过有限元应力分析后，在应力分布较小的区域去除冗余材料，既降低了构件自身重量，减少轴向滑动时的阻力，也不会影响整体的结构强度，同时减重槽还能作为润滑油的流道，让主轴箱内的润滑油可以顺利流入摩擦片接触面，起到润滑降温的作用，避免长时间半联动状态下摩擦片过热烧蚀。
