五英寸跨距四旋翼无人机机架结构

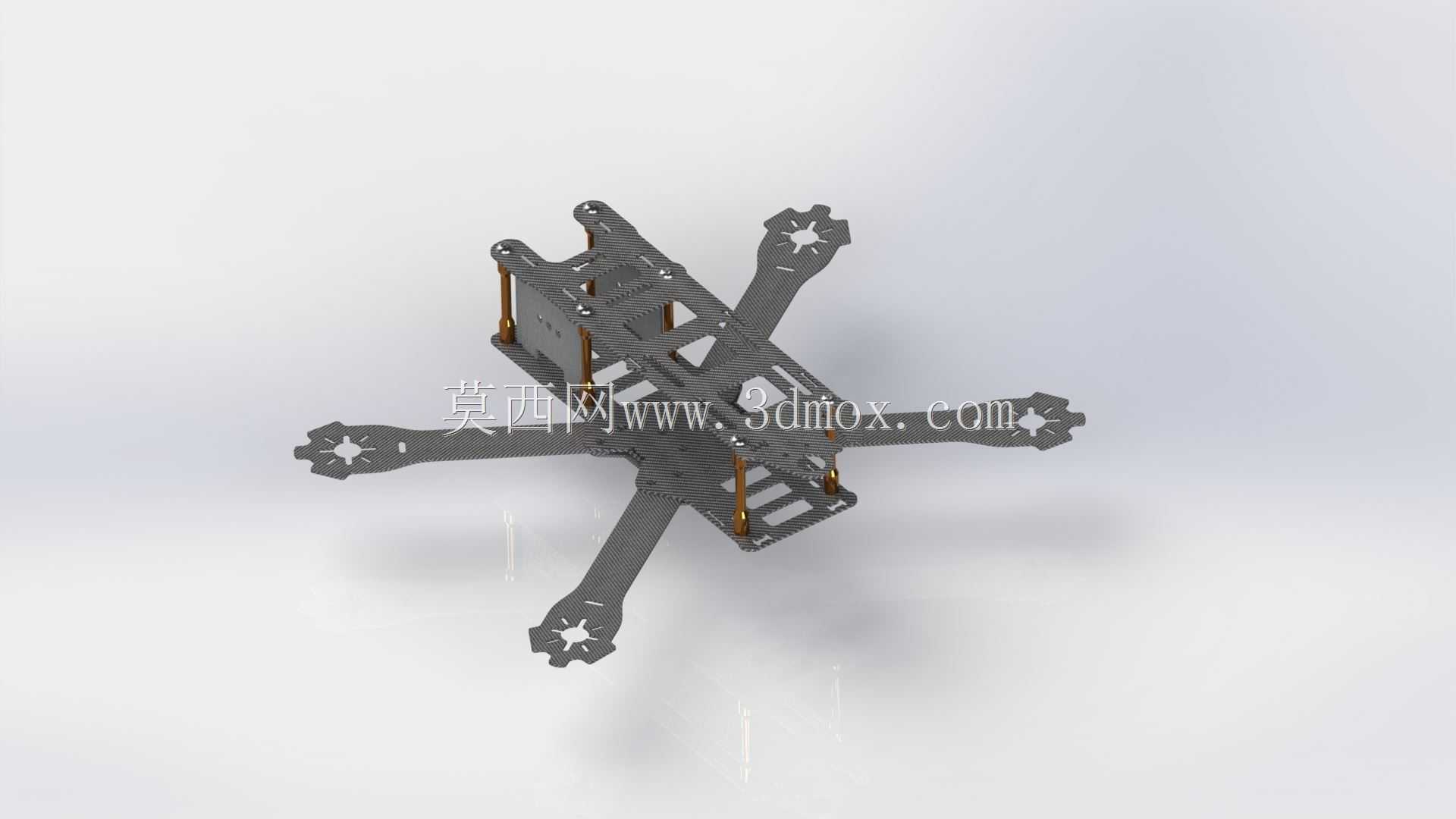

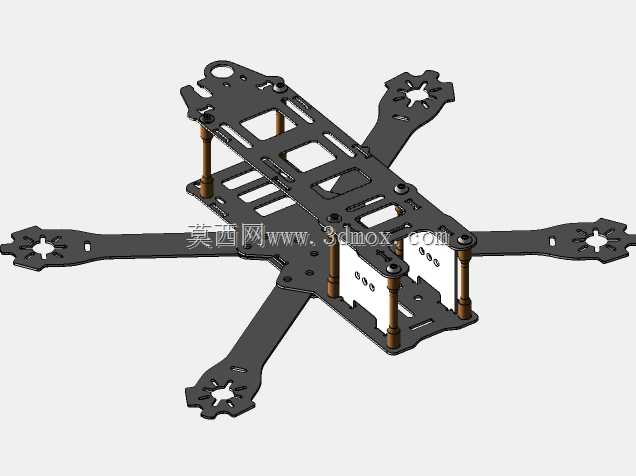

　　这款五英寸规格的四旋翼机架，是面向小型消费级、入门级穿越及航拍场景设计的承载结构，整体采用X型布局，四个机臂从中心舱体向外等角度延伸，机臂末端预留电机安装孔位，适配五英寸螺旋桨的动力匹配需求，安装边界上，机臂展开后对角电机孔位间距为五英寸对应的标准跨距，能够兼容市面上主流的22系列无刷电机安装尺寸，不会出现孔位错位、桨叶扫臂的问题。中心舱体采用分层叠装结构，上下两层碳板通过铜柱支撑固定，中间预留的腔体空间可以容纳飞控板、电调、电池、图传模块等核心电子元件，分层设计既可以给不同元件留出独立的安装空间，避免线路堆叠干扰信号，也能通过铜柱的高度调整适配不同厚度的元件，安装时不需要额外打磨修改结构。机臂与中心舱的连接位置做了加厚补强处理，

　　在机臂根部增加了局部的结构厚度，抵消飞行过程中电机高速转动带来的振动应力，减少炸机时机臂根部断裂的概率，同时机臂末端设计了星形的防护凸台，在轻微碰撞时可以先接触障碍物，保护电机底座和螺旋桨不受直接冲击。从实际应用场景来看，这款机架既可以用于入门飞手的日常练习，也可以搭载轻量化的运动相机完成低空航拍、场地巡检类的任务，整体结构重量控制在较低水平，不会给动力系统带来额外的负载负担，机架上预留的多个走线孔位，可以让电调线、信号线从碳板内部穿过，减少外露线路带来的风阻，也能避免飞行中线路被桨叶打到的风险。设计过程中充分考虑了拆装维护的便捷性，所有连接位置都采用标准螺丝固定，不需要特殊工具就可以完成机臂更换、元件拆装，

　　机臂的平直构型也降低了加工难度，批量生产时的一致性更容易保证，中心舱底部预留了相机安装的挂孔位，可以直接适配常见的迷你运动相机减震支架，不需要额外设计转接件。机架的整体重心落在中心舱的几何中心位置，安装完所有电子元件后不需要额外调整配重就能保证飞行姿态的平稳，机臂的长度经过反复校核，在搭配五英寸桨叶时，桨尖与中心舱边缘留有足够的安全间隙，即使飞行中出现小幅形变也不会出现桨叶打舱的问题，结构上没有多余的冗余设计，每一处开孔和凸台都对应实际的安装需求，既保证了结构强度，也最大程度降低了不必要的重量损耗，适合小型多旋翼飞行器的组装使用。
