三角翼活塞动力巡飞无人机结构设计

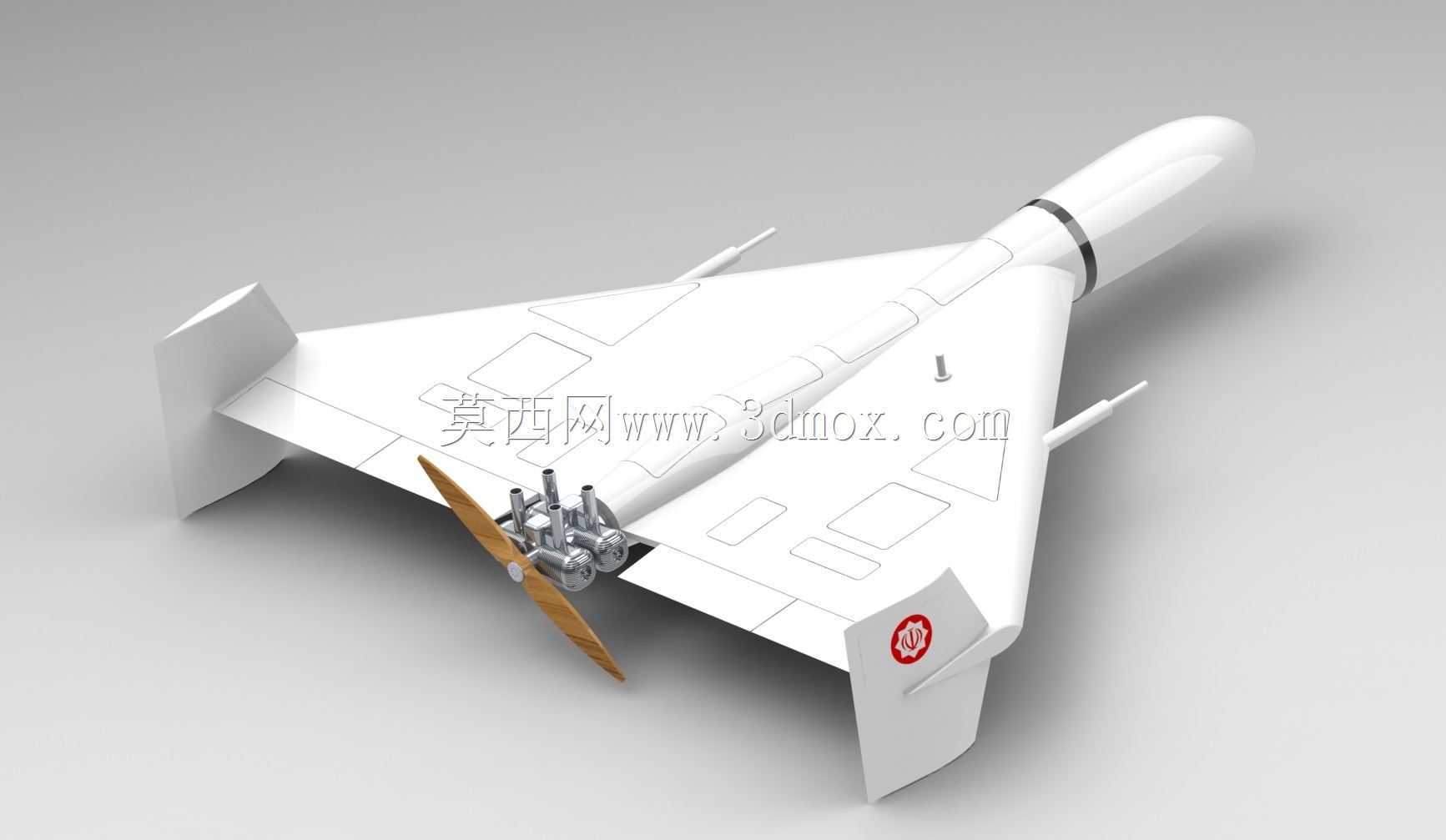

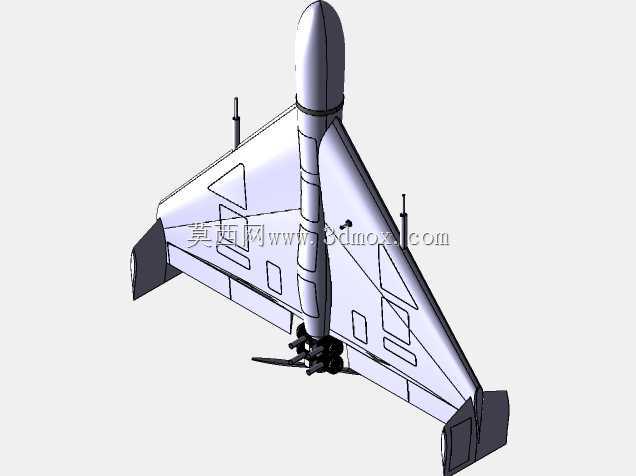

　　这款三角翼布局的低空巡飞飞行器，整体采用无尾三角翼加外倾垂尾的气动构型，在设计阶段优先考量了低速飞行状态下的升阻比表现，同时兼顾了结构紧凑性与运输存储的便利性。机身主体采用圆柱形截面设计，前段预留任务载荷安装空间，中段整合动力燃油存储与飞控组件安装舱位，后段直接对接活塞式动力单元，省去了传统长距离传动轴的传动损耗，也让整机重心更容易配平到机翼气动焦点附近，降低飞控系统的配平调节压力。机翼采用大后掠角三角翼设计，翼身融合过渡段做了圆滑修型，减少飞行过程中的翼根干扰阻力，机翼表面预留的多个矩形凹陷区域，可根据任务需求粘贴太阳能补能薄膜、安装信号天线或者布设伪装涂层，机翼下侧的小型挂点可搭载轻量化任务载荷，不需要额外增设复杂的挂架结构，

　　减少飞行过程中的附加阻力。尾部的双外倾垂尾既可以保证航向稳定性，也能在大迎角飞行状态下避免机翼气流遮挡导致的舵效失效，垂尾上的标识区域可根据使用场景更换不同的识别涂装。前端的螺旋桨采用两叶木质桨叶设计，匹配活塞发动机的输出扭矩特性，在低空低速段能提供足够的推进效率，桨叶与发动机之间的连接座做了快拆设计，外场部署时不需要复杂工具就能完成桨叶更换。整机的安装边界充分考虑了单兵携行与发射架适配需求，机翼与机身采用模块化插接结构，拆解后可装入标准运输箱，组装过程不需要复杂调试，插接到位后即可完成电路与油路的自动对接。实际应用场景中，这类飞行器可执行低空侦察、目标校射、区域巡控等任务，结构设计上大量采用成熟的机械连接结构，减少复杂的专用零部件，降低生产与维护成本，飞控舱位做了密封处理，可适应小雨、沙尘等复杂外场环境，机身表面的分段式设计方便检修内部组件，不需要整体拆解外壳就能完成核心部件的更换调试。
