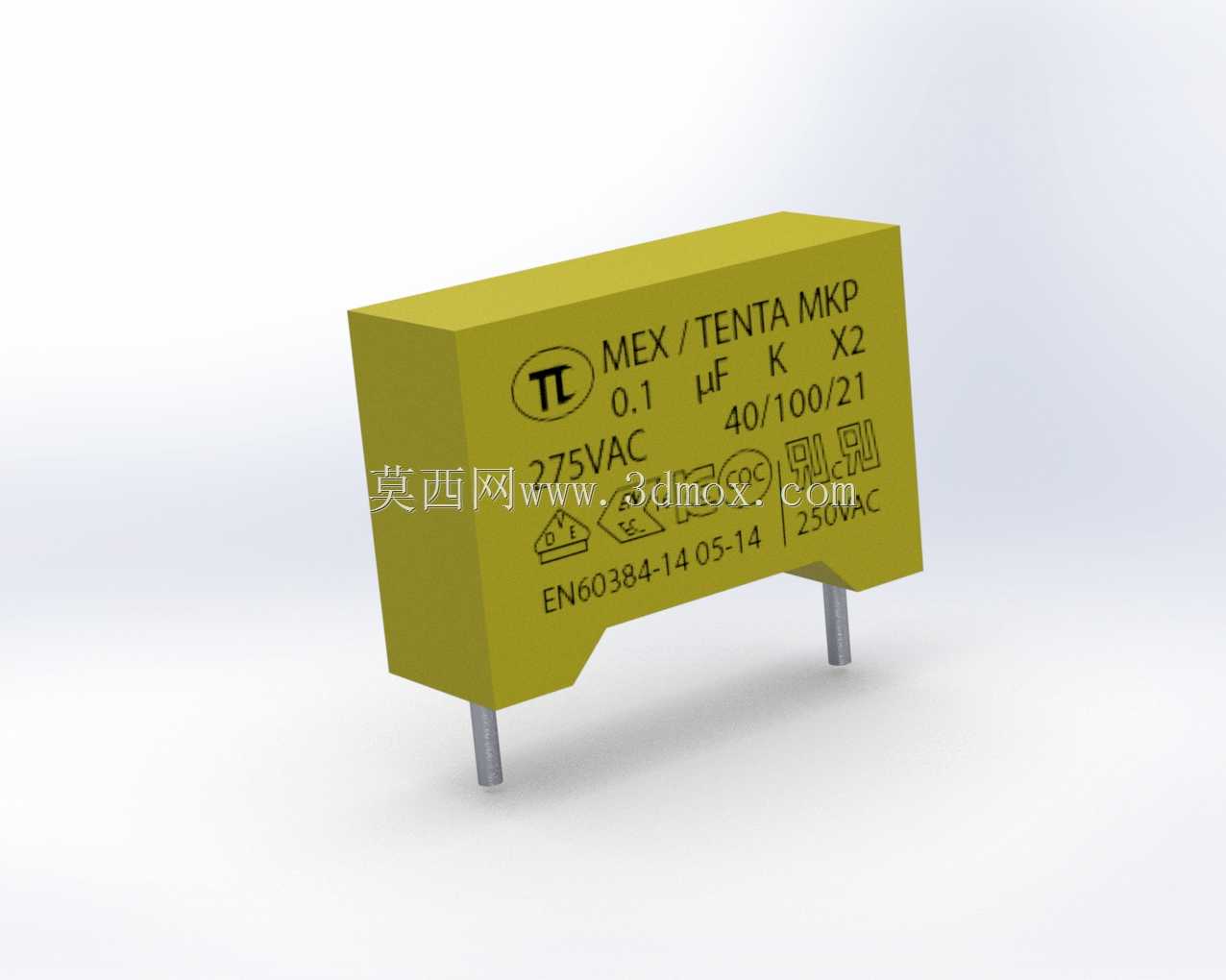

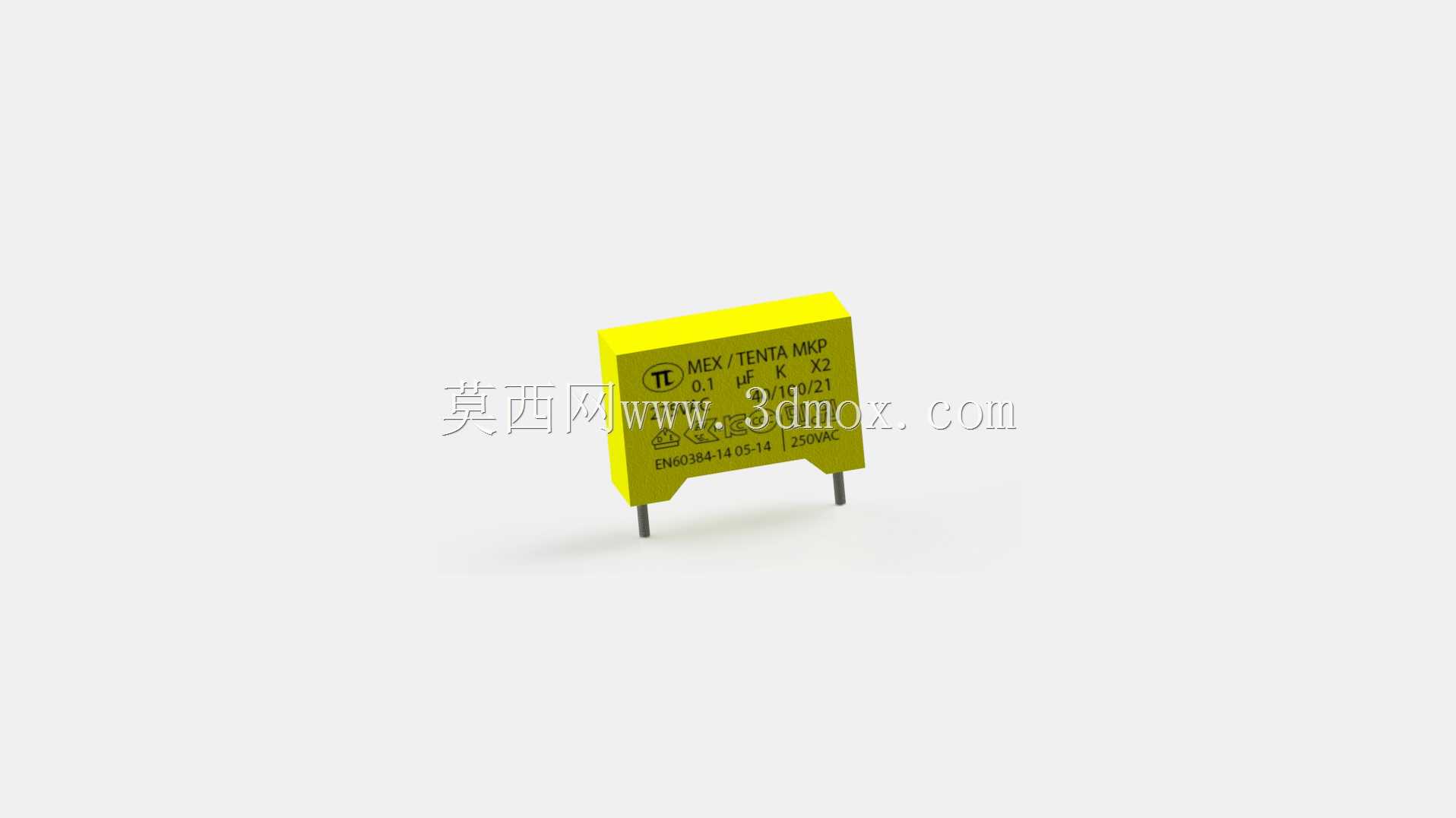

0.1uF250VAC直插X额定安规电容

　　这款直插式安规电容是PCB板级电路设计中常用的被动元件，主要应用在交流电源输入端口的EMI滤波回路中，能够抑制电网传入的差模、共模干扰信号，同时在电路出现异常过压时可快速失效呈开路状态，避免电容击穿后引发触电、起火等安全风险，在家用电器、工业控制板卡、小型机电设备的电源前端电路中应用十分广泛。从结构设计来看，该电容采用阻燃环氧外壳封装，内部为金属化聚丙烯薄膜卷绕芯子，外壳表面印有清晰的参数标识与安规认证标记，方便生产环节的目视核对与来料检验。引脚采用镀锡铜质直插引脚，引脚间距、伸出长度均符合常规波峰焊的工艺要求，可直接适配标准PCB封装库的焊盘尺寸，不需要额外调整焊盘位置就能完成SMT或波峰焊装配。

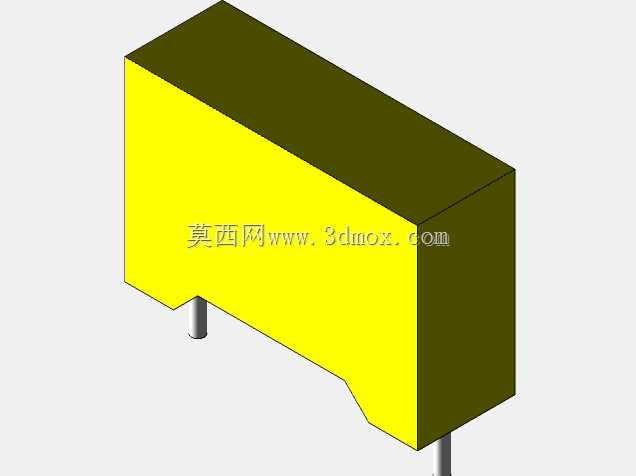

　　建模过程中优先还原了电容的实际安装边界，外壳的长宽高尺寸严格参照实物公差范围设定，引脚直径、引脚伸出外壳的长度、两引脚的中心距均按照量产元件的通用规格绘制，不会出现装配时引脚与焊盘错位、外壳与周边元件干涉的问题。在PCB三维布局阶段，导入该模型可以直观检查电容与周边变压器、散热片、接插件等 taller 元件的空间距离，确认安规间距是否满足要求，避免后期打样后出现元件装不下、安全距离不足的问题。不同于普通滤波电容，X类安规电容的失效模式为开路，不会出现短路后烧毁电路板的情况，因此在交流市电输入回路的选型中优先级很高，建模时也还原了外壳表面的安规标识、参数印刷细节，方便在整机BOM核对、装配指导文件制作时直接调用该模型，

　　不需要额外补充元件的外观标识信息。对于PCB结构设计人员来说，精准的元件三维模型能够提前规避装配干涉问题，减少打样迭代次数，尤其是在高密度电源板布局中，每个直插元件的高度、占位尺寸都直接影响整机的内部空间排布，该模型的外形轮廓、安装尺寸均贴合实物实际状态，可直接用于整机的结构干涉检查、装配模拟等工作环节。
