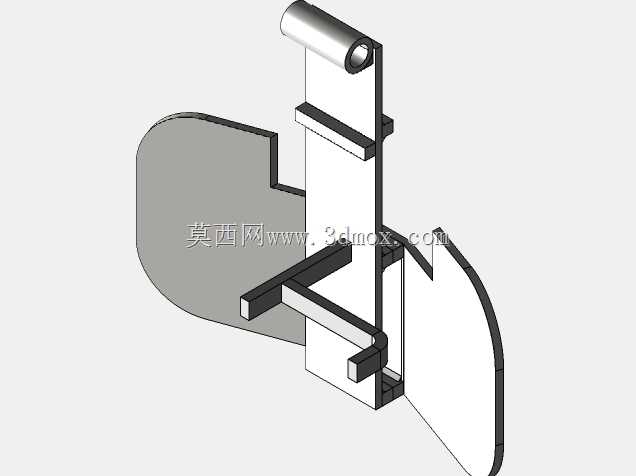

CA6140车床带式换向操作机构

　　这套带式换向操作机构是CA6140普通车床进给换向单元的核心操作构件，主要布置在车床溜板箱外侧的操作工位，承担进给运动正反向切换的操作触发功能，是车床操作回路里直接和操作人员交互的机械构件。从实际应用场景来看，一线操作工人在车削加工过程中，需要频繁切换进给方向来完成台阶面车削、螺纹退刀、往复进给切削等工序，这套机构的操作手感、行程精度直接影响加工操作的流畅度，甚至会影响批量加工的生产效率。

　　从功能特性上看，该机构采用拨叉联动带式离合的结构逻辑，外露的弧形操作手柄贴合人手握持的操作弧度，操作时扳动手柄即可通过内部的联动拨杆带动带式离合元件完成啮合与脱开动作，实现进给运动的正转、反转、空挡三个工位的切换，手柄的定位卡槽可以保证三个工位的停留稳定性，避免加工过程中因机床振动出现档位自行滑移的问题。机构上部的铰接轴套是整个操作件的安装回转基准，安装时直接套入溜板箱对应的固定销轴上，不需要额外设计复杂的安装基座，铰接部位的配合间隙控制在0.02-0.05mm之间，既保证扳动时的灵活无卡滞，又不会出现过大的旷量影响档位切换精度。

　　设计思路上完全遵循普通车床的操作人机工程要求，操作手柄的扳动行程控制在30度范围内，操作人员手腕不需要做大角度转动即可完成档位切换，长时间操作也不容易产生疲劳。联动拨叉的受力部位做了加厚处理，对应带式离合的拨槽位置预留了1mm的调整间隙，装配时可以通过调整垫片补偿长期使用产生的磨损量，延长整个操作机构的使用寿命。安装边界方面，整个机构的最大外伸尺寸不超过溜板箱外侧面120mm，不会和车床的刀架移动路径产生干涉，下部的联动杆接口和溜板箱内部的拨杆轴采用扁位配合，装配时不需要做额外的周向定位，现场拆装维护十分便捷。

　　从结构细节来看，带式离合的接触弧面做了表面淬火处理，硬度达到HRC45-50，能够承受频繁离合带来的接触磨损，操作手柄的握持面做了圆弧过渡，没有尖锐棱角，避免操作时划伤工人手部。整个机构的运动副都预留了润滑脂注油通道，日常维护时只需要定期注入润滑脂即可保证动作顺畅，不需要复杂的保养流程。在实际机床改造场景中，这套机构也可以直接替换老旧CA6140车床的磨损换向操作件，安装尺寸完全和原厂部件匹配，不需要对溜板箱做二次加工，适配性较强。
