BLD-300B无刷电机控制器结构设计

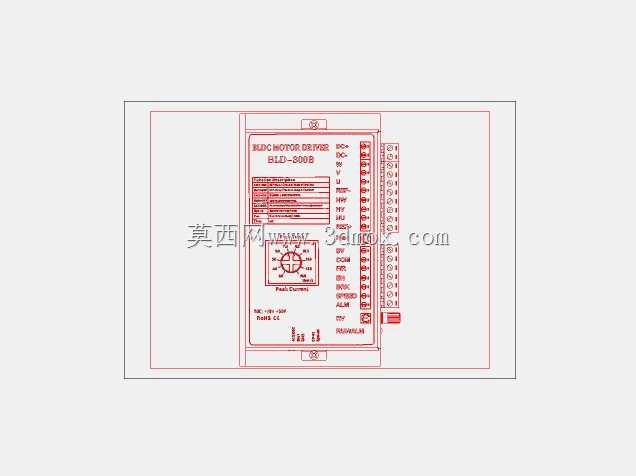

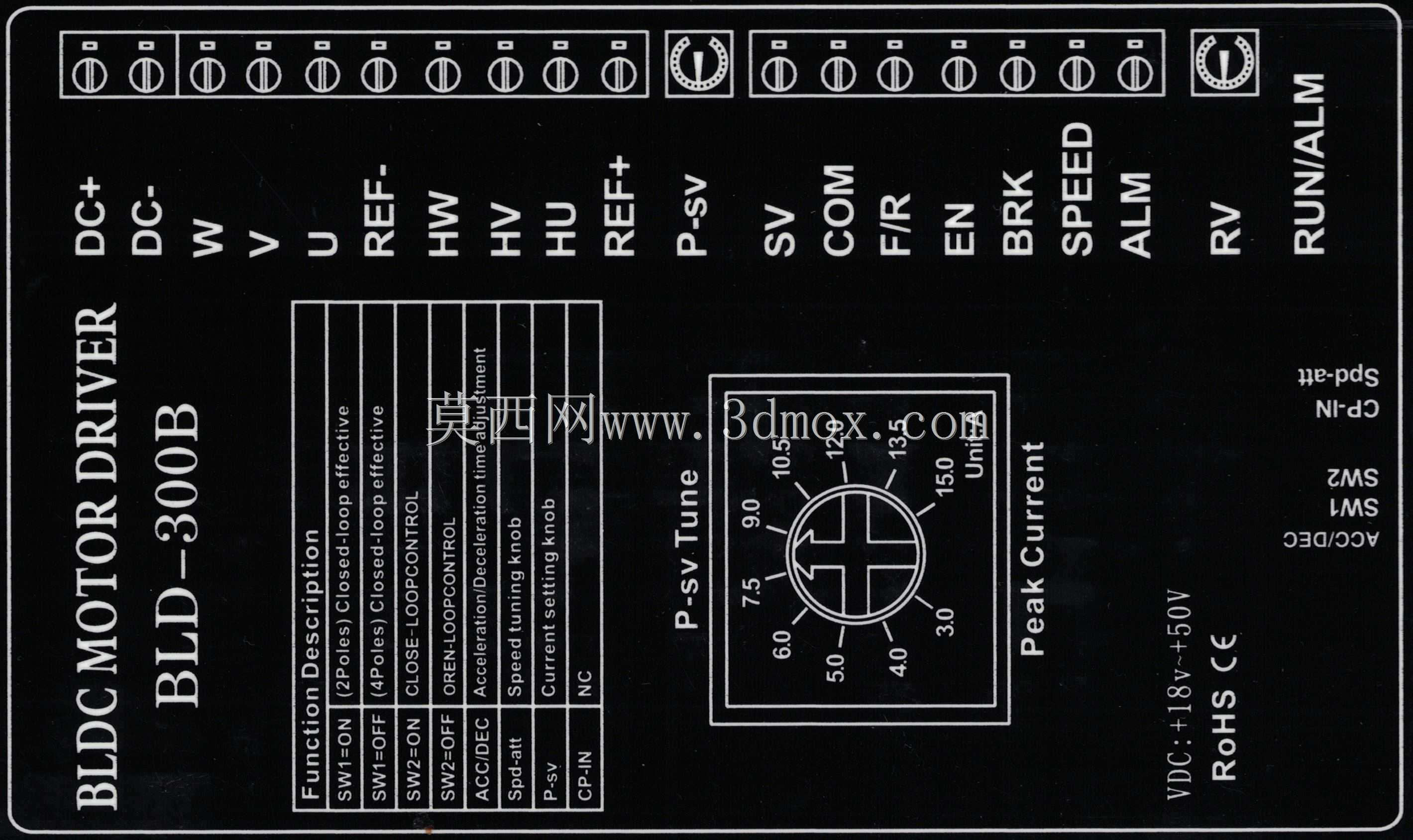

　　在自动化生产线、小型数控设备、智能输送装置的电控系统搭建中，无刷电机控制器是衔接上位控制指令与电机动力输出的核心部件，BLD-300B这款控制器的结构设计，完全围绕工业现场的安装适配、接线运维、散热需求展开。从实际应用场景来看，这类控制器常被安装在设备电控柜的标准DIN导轨上，或是直接固定在设备机架的金属安装面，因此外壳的安装孔位严格遵循通用工控部件的孔距规范，接线端子全部布置在壳体同侧，预留的接线空间足够容纳1.5平方毫米的多股铜芯线，现场接线时无需额外弯折线缆，端子排的标识采用凹刻填漆工艺，长期处于车间多尘、轻微油污的环境下也不会出现标识脱落模糊的问题。

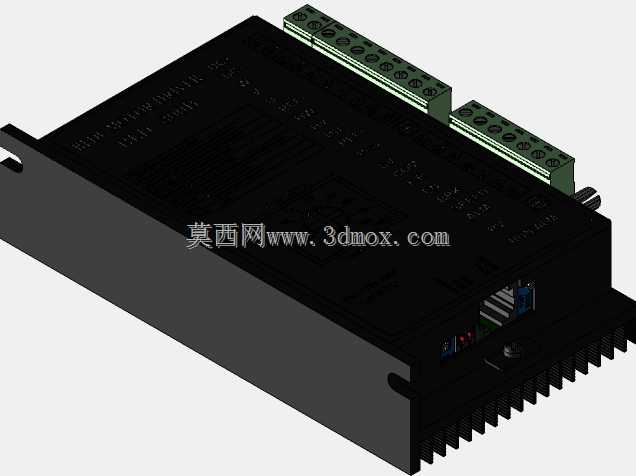

　　设计过程中，首先考量的是驱动模块的散热路径，功率器件直接贴合壳体的铝质散热基面，壳体表面的散热筋条走向顺着电控柜内常规的风冷流向布置，在持续输出额定电流的工况下，壳体表面温度能稳定控制在合理区间，不会出现局部过热导致的器件寿命衰减。控制器的外形尺寸做了紧凑化处理，宽度方向控制在单倍标准工控模块的尺寸范围内，多台控制器并排安装时不会出现空间干涉，侧边预留的0.5mm间隙能保证相邻设备的散热气流互不干扰。

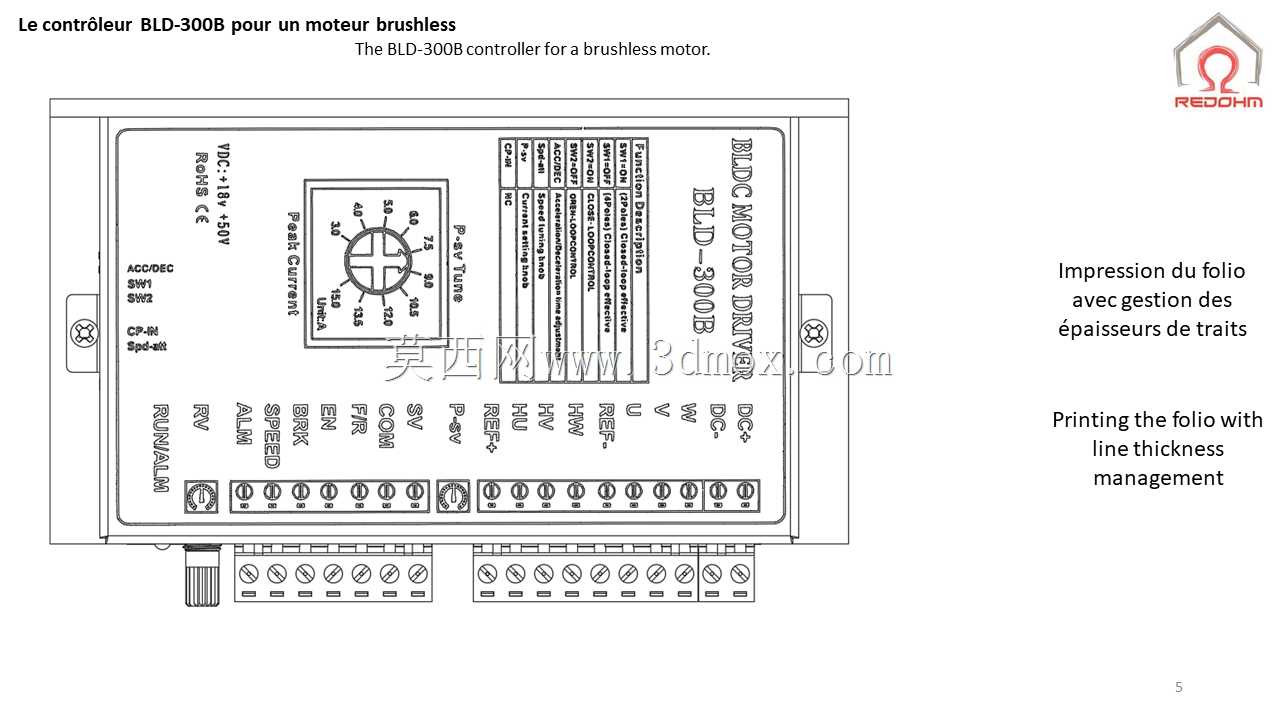

　　从功能布局来看，信号输入端子与动力输出端子之间做了物理隔离结构，避免强电动力回路对弱电控制信号产生电磁干扰，壳体上的状态指示灯位置刚好对应接线完成后的操作人员视线高度，无需俯身就能直观查看设备的运行、故障状态。外壳的接缝处做了阶梯式挡边结构，能阻挡车间内的金属碎屑、浮尘落入壳体内部，适配多数普通工业车间的防护需求，无需额外加装防尘外罩。

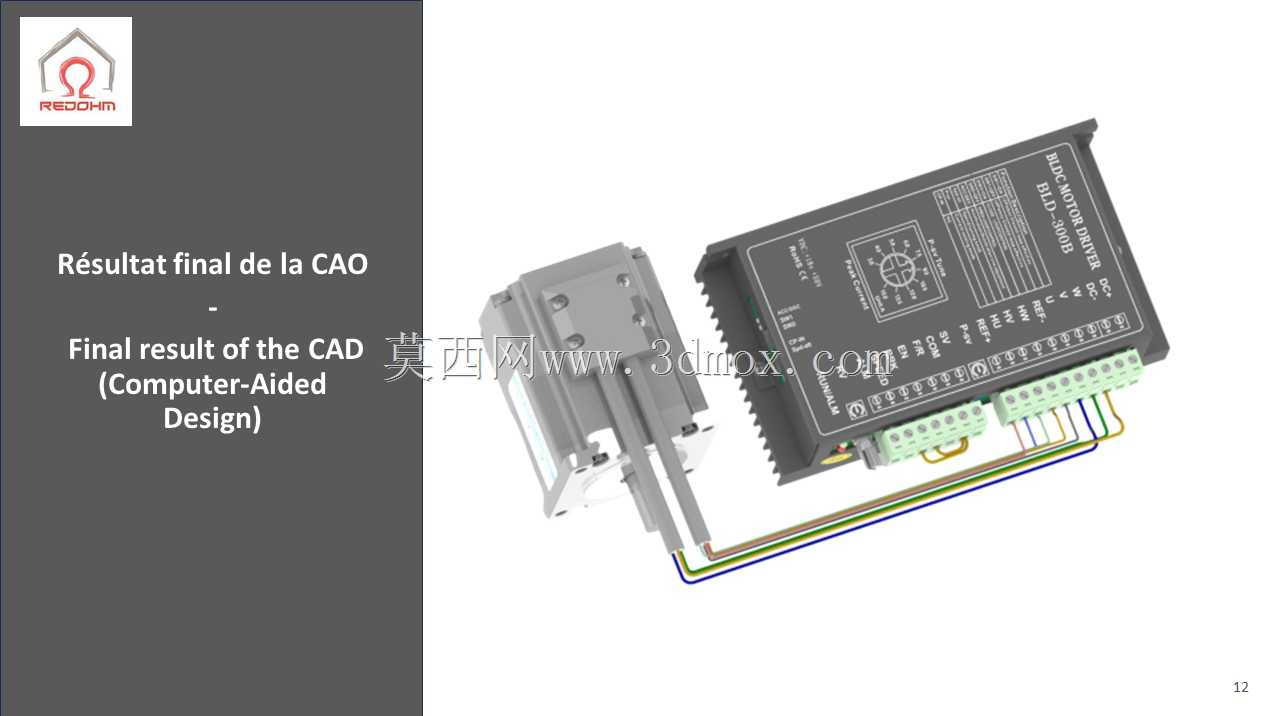

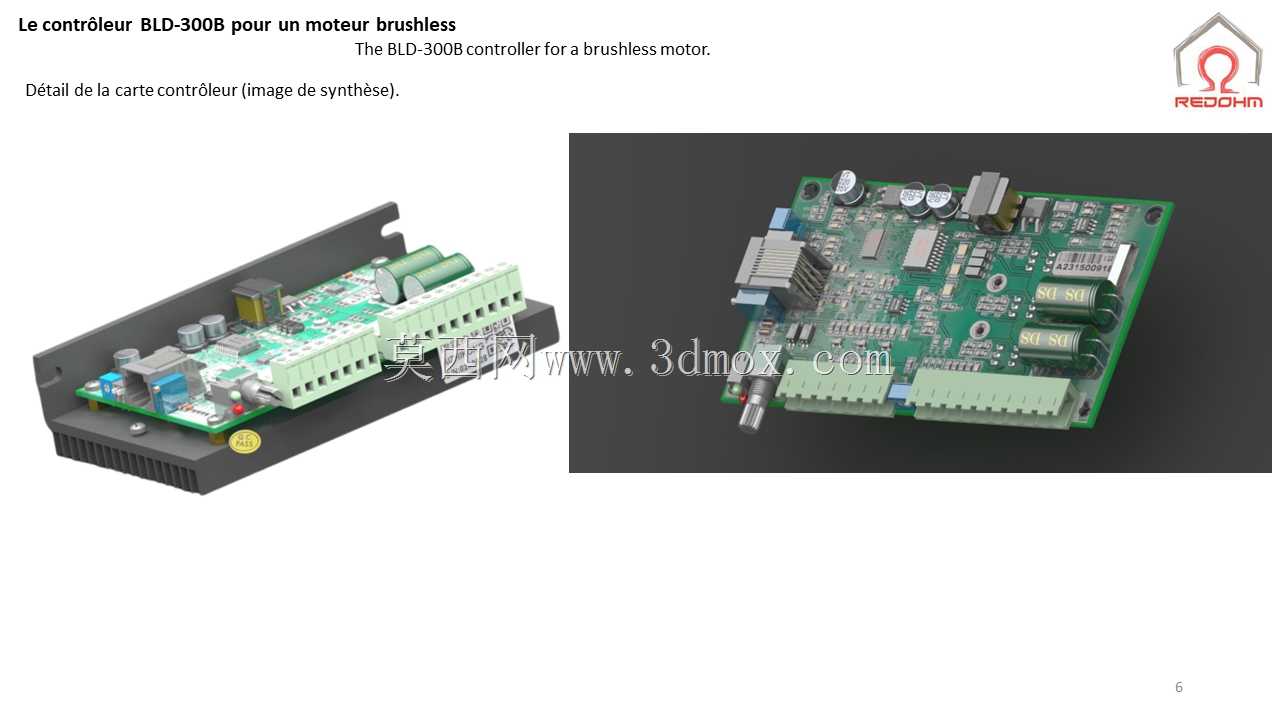

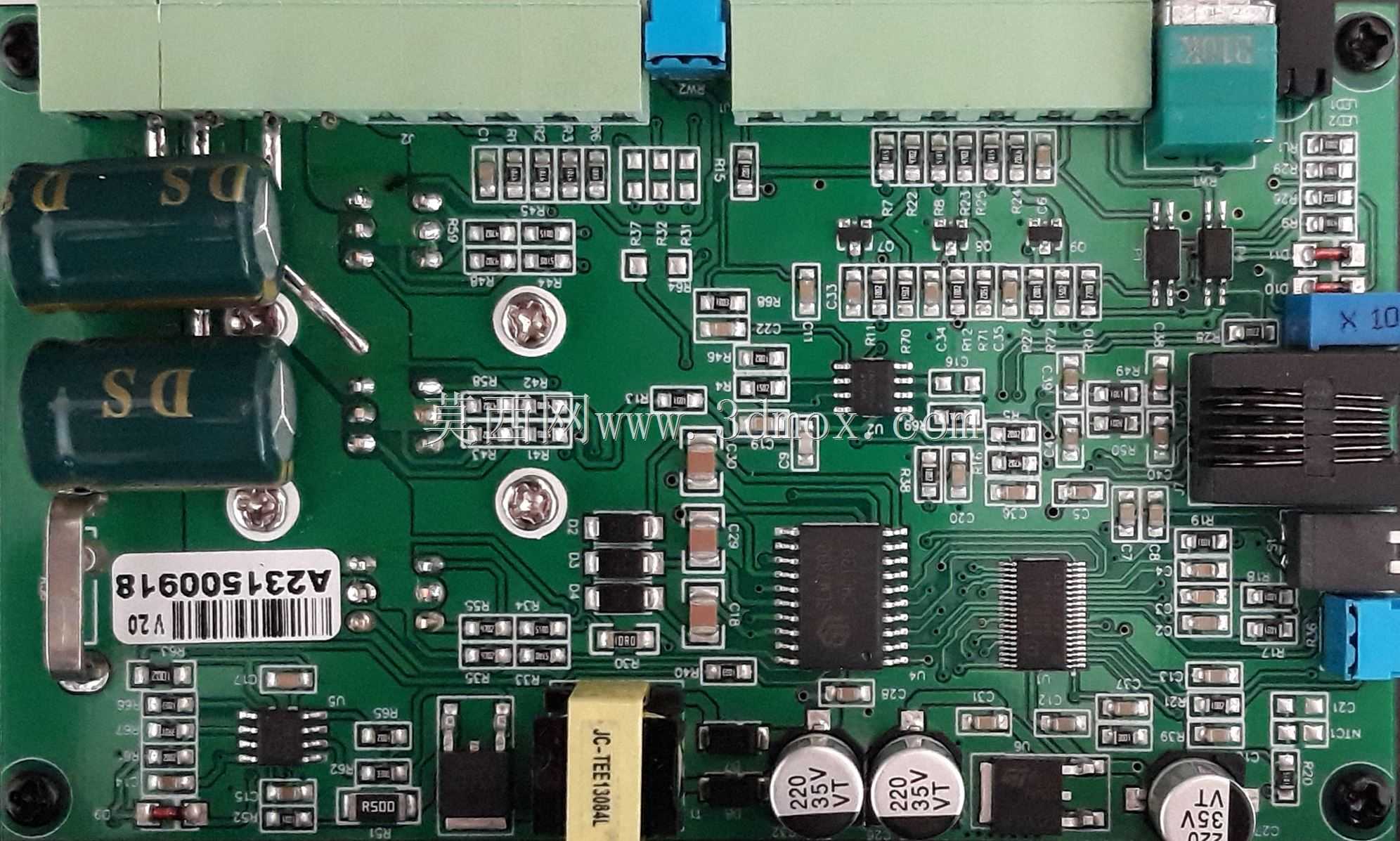

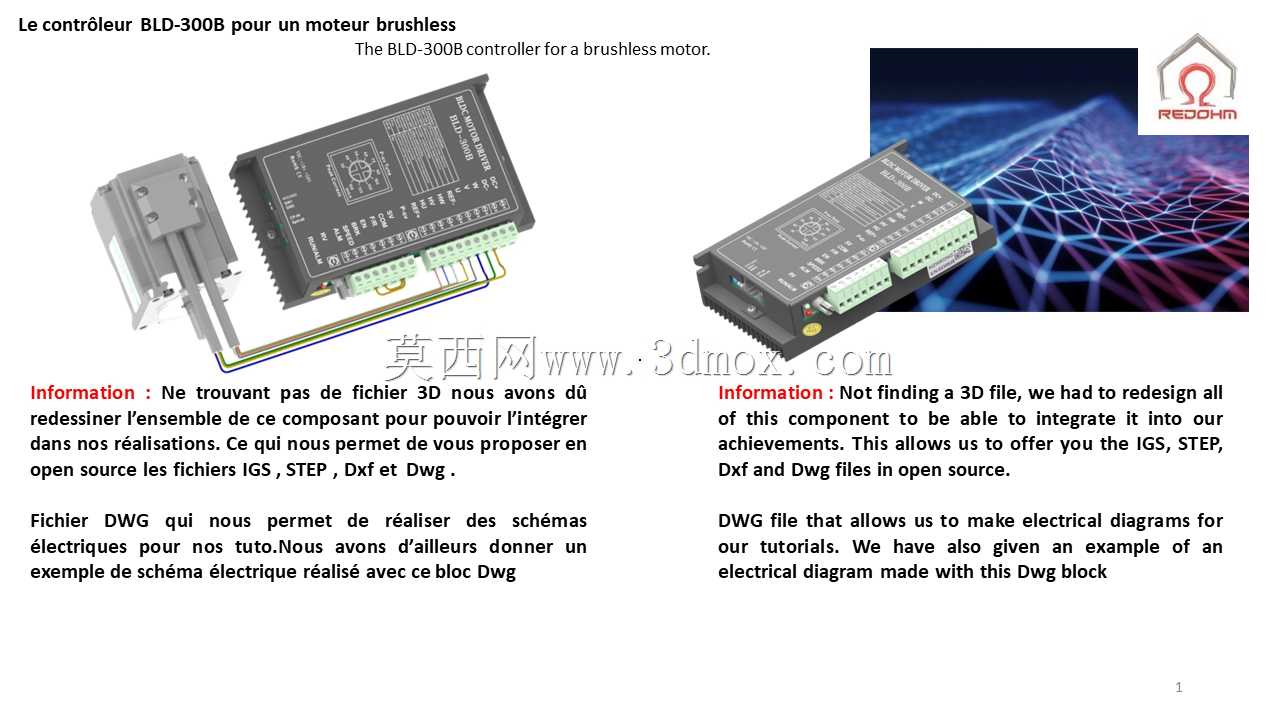

　　在做三维结构设计时，内部PCB板的固定柱位置经过反复校核，既避开了功率器件的发热区域，也保证了电路板在设备振动工况下不会出现松动移位，外接的调试接口布置在壳体侧面，不用拆除外壳就能完成参数调试、固件升级的操作，日常运维的拆装步骤被尽可能简化，固定外壳的螺丝全部采用同规格标准件，现场维护时不需要准备多种规格的拆装工具。这款控制器的结构设计没有冗余的装饰性结构，所有外形特征、尺寸边界都服务于实际安装、使用、运维的工程需求，能直接适配多数采用无刷电机作为动力源的中小型自动化设备的电控安装空间。
