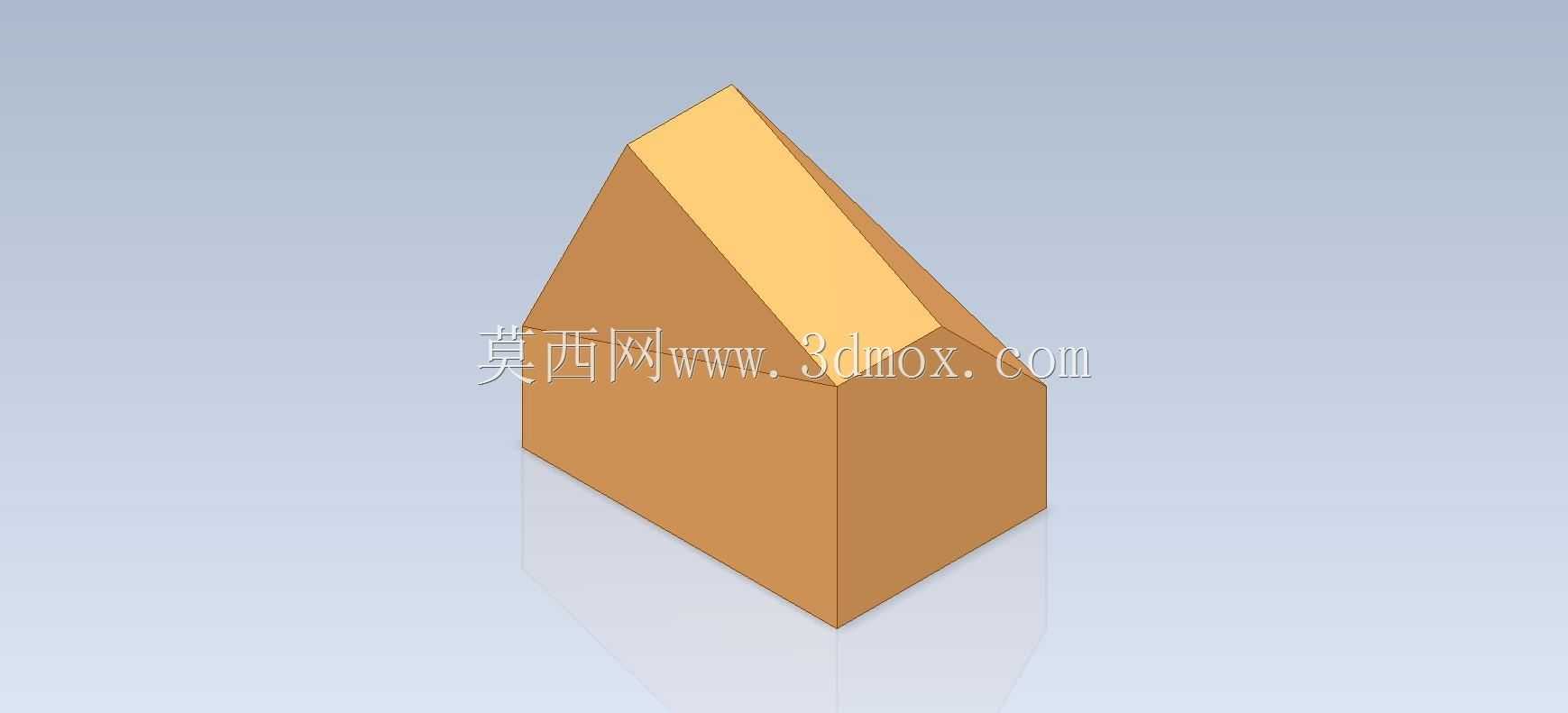

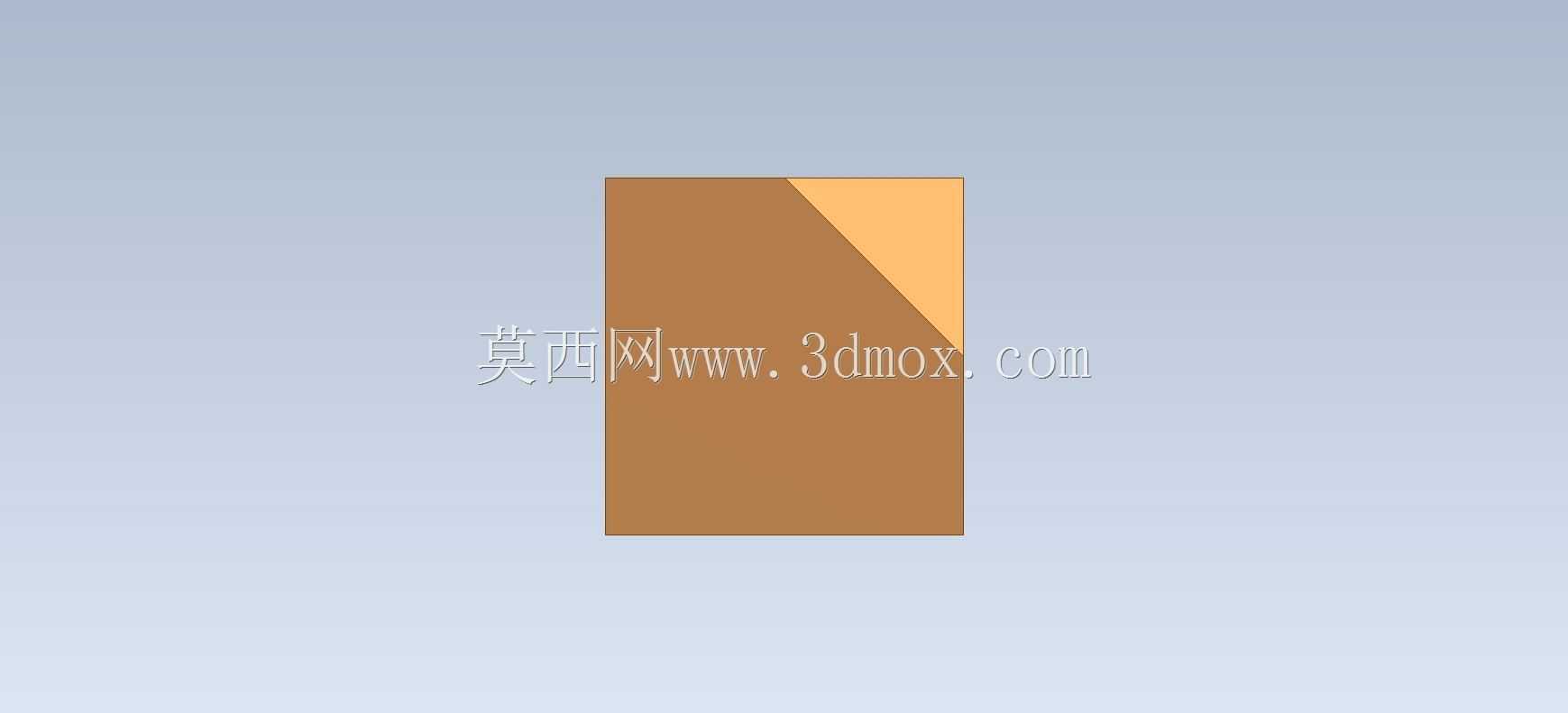

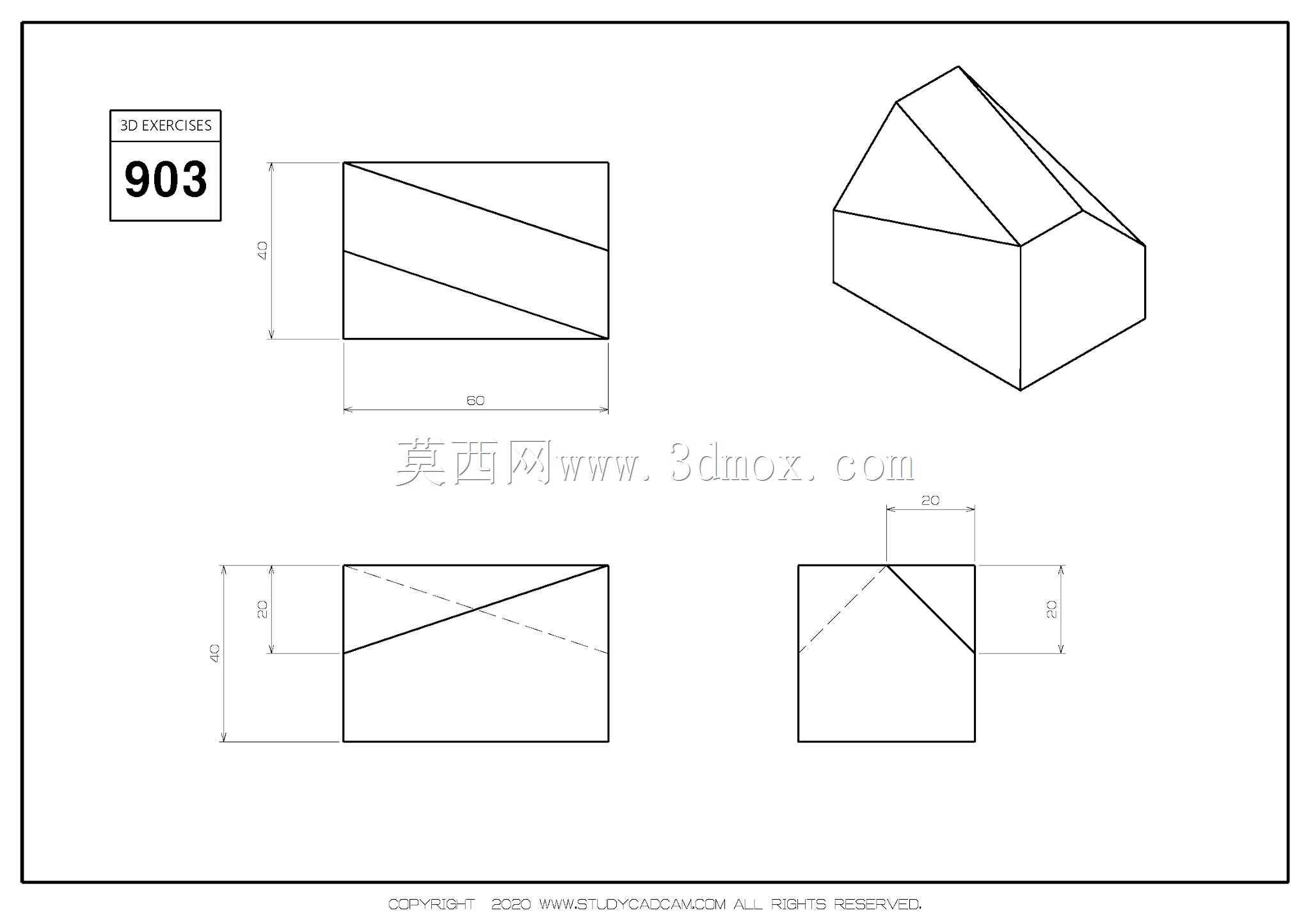

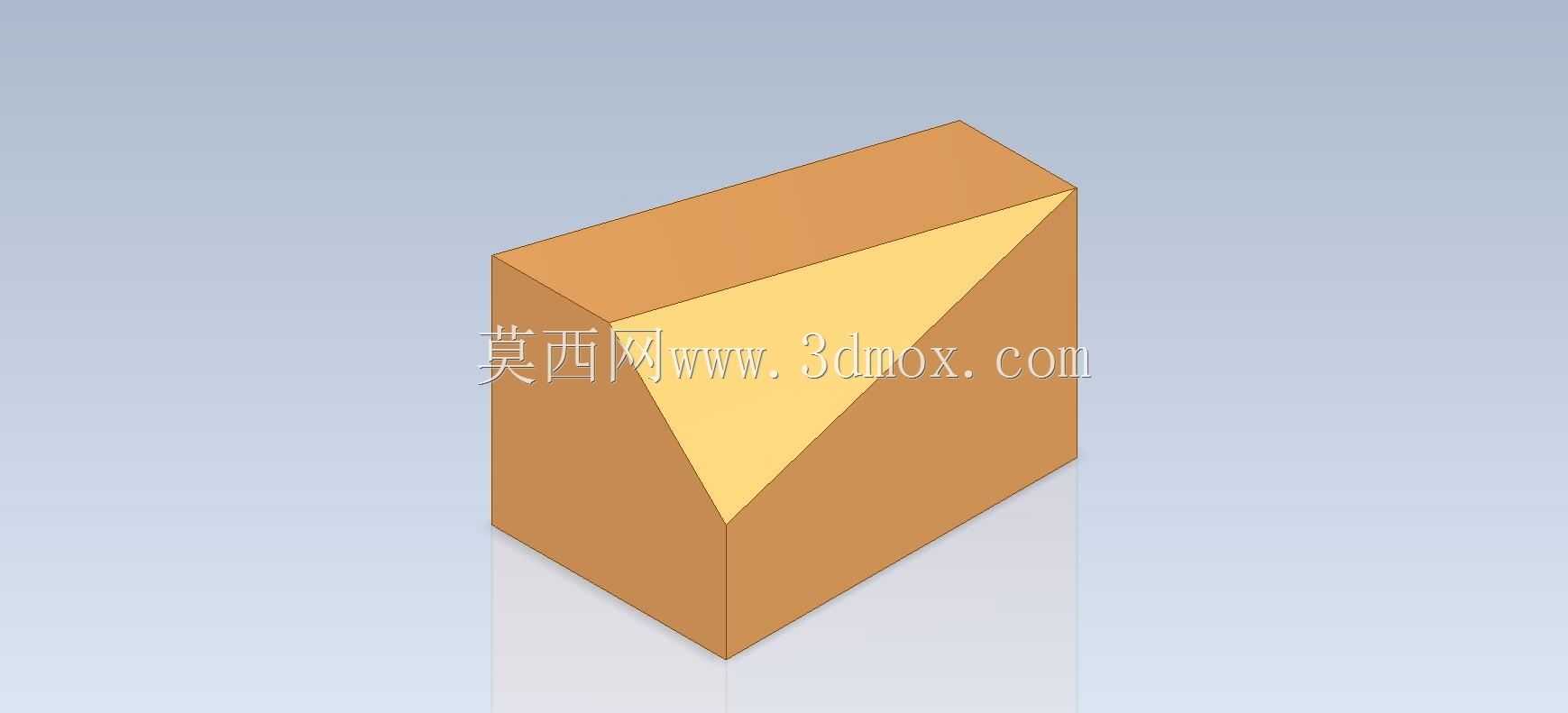

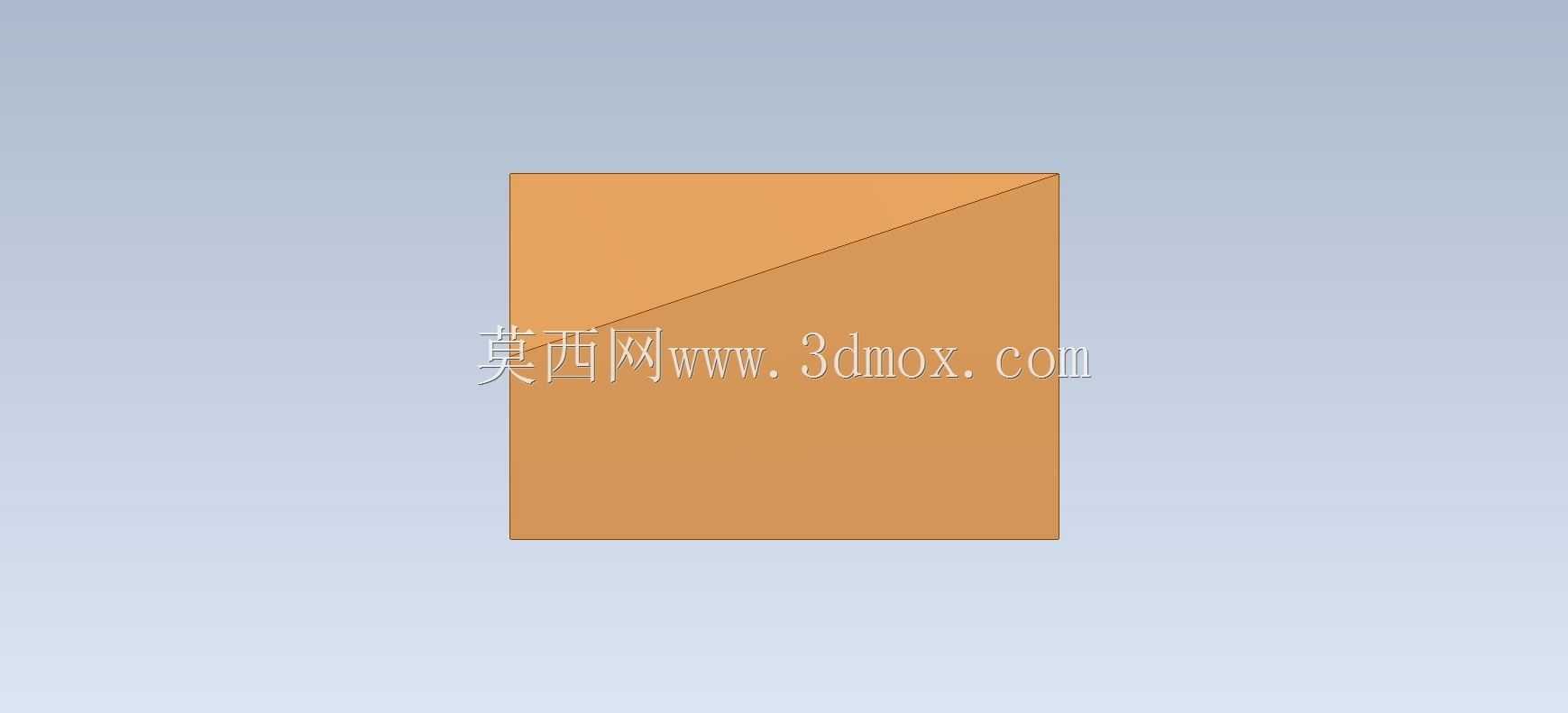

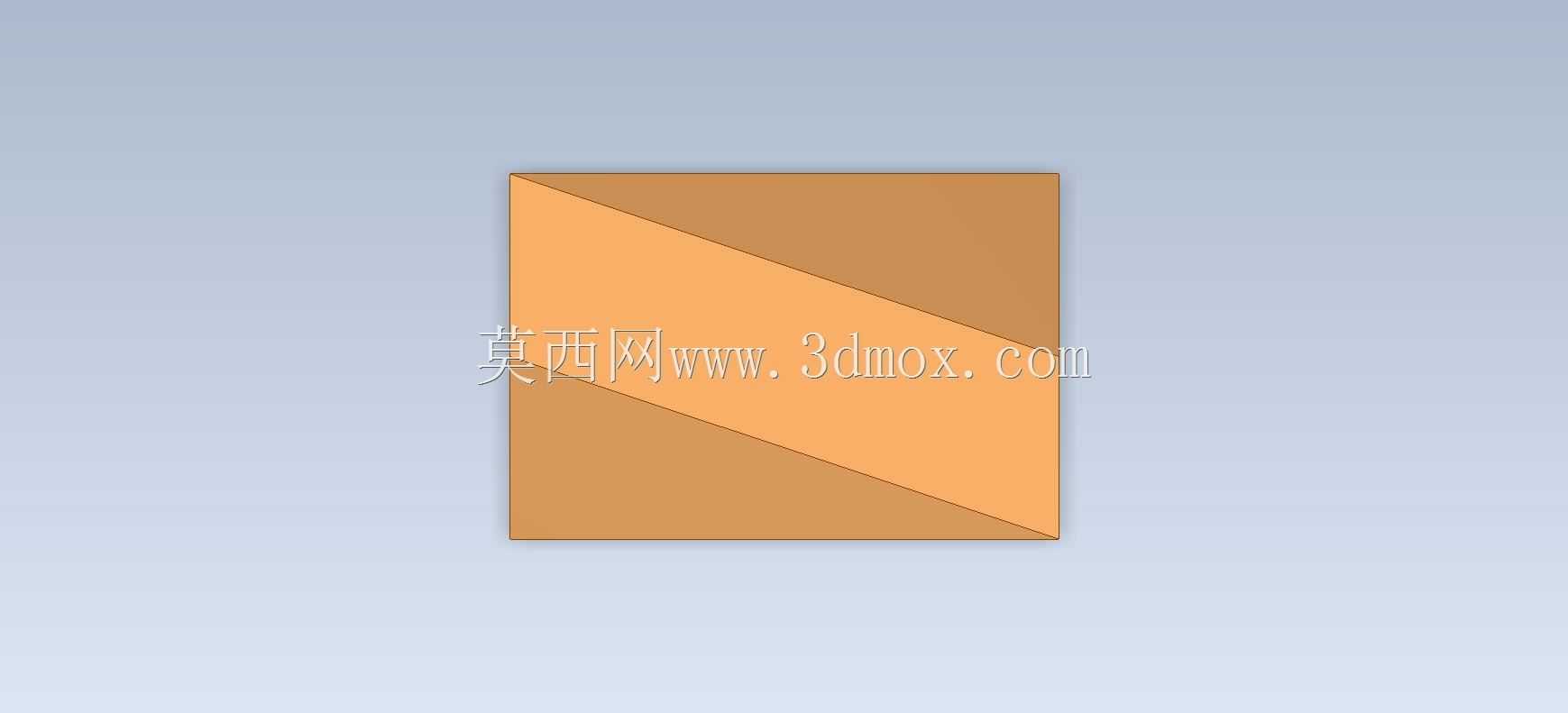

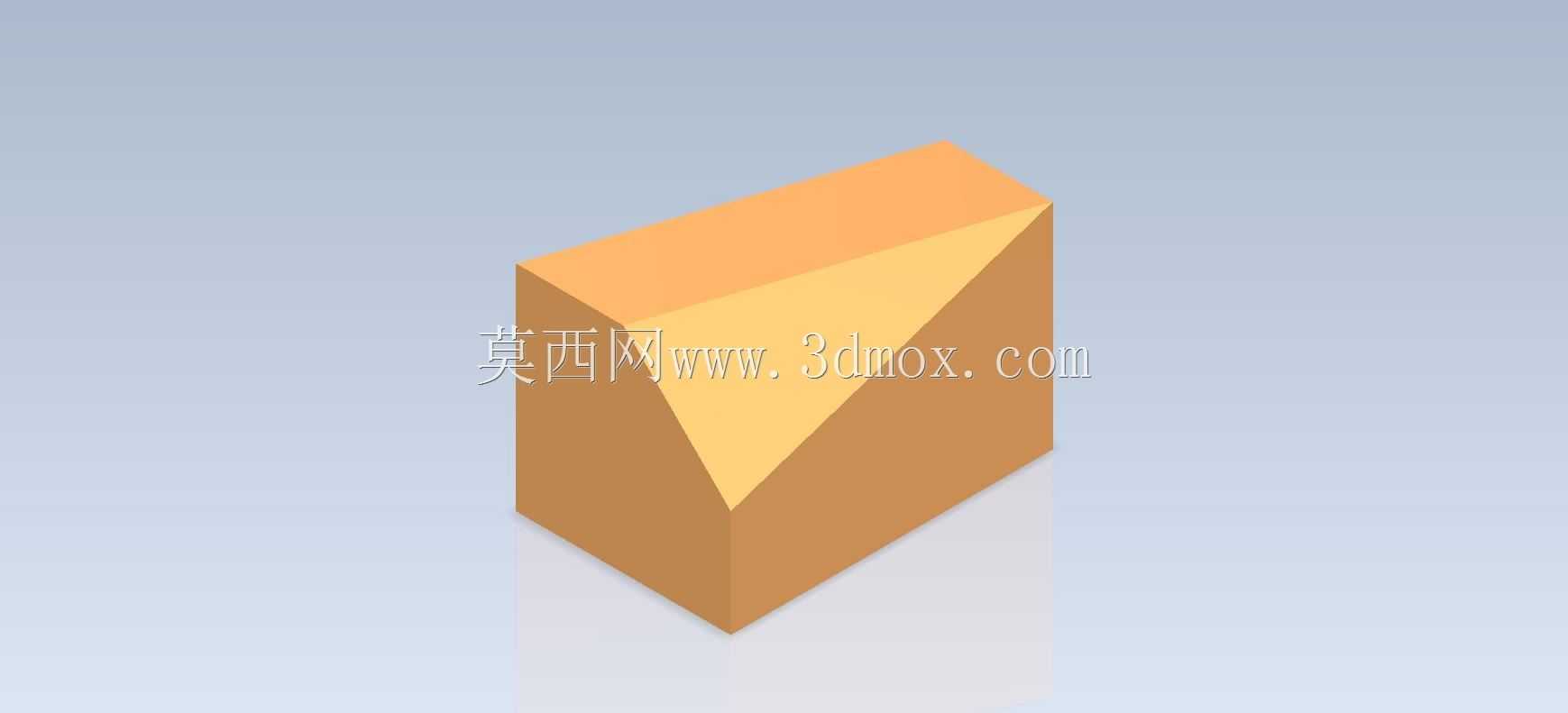

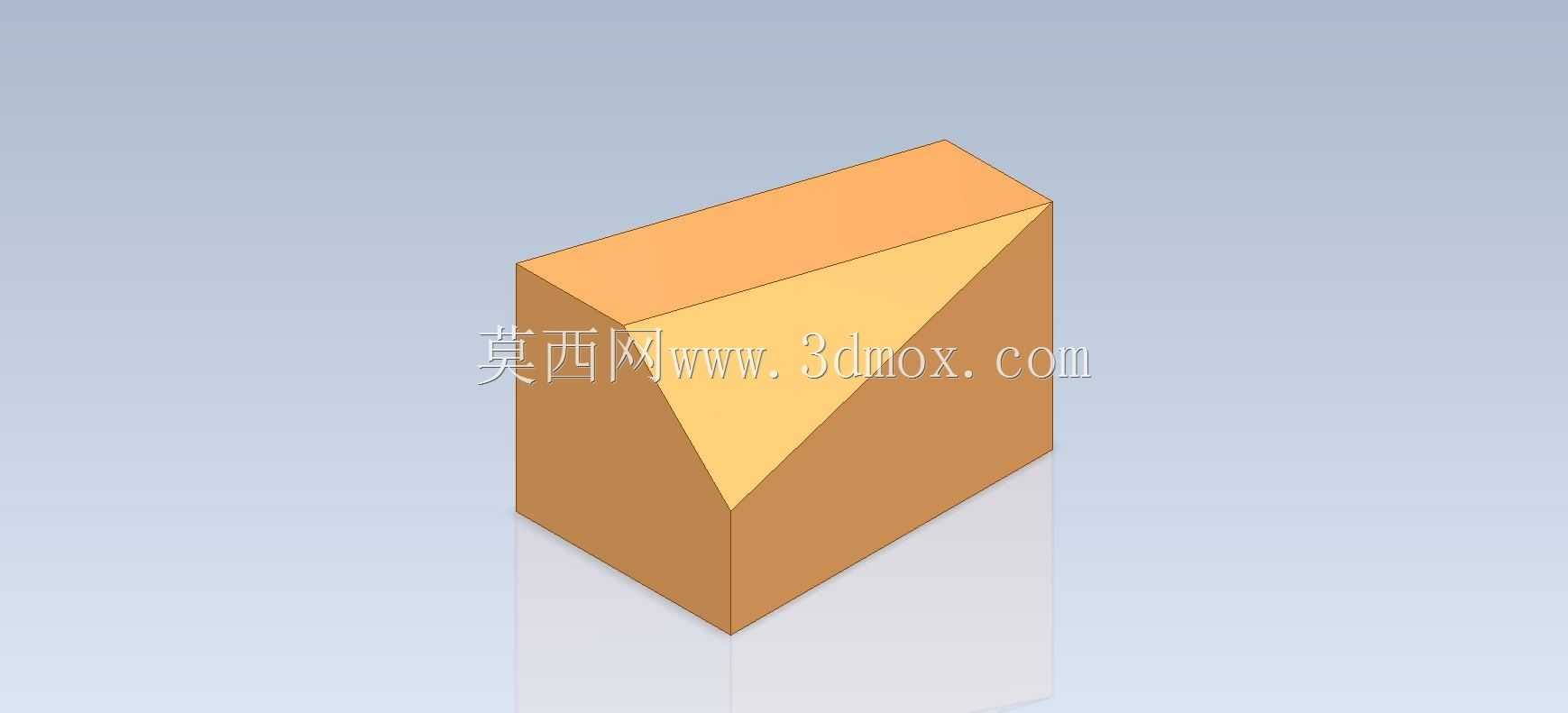

斜切面方块实体三维建模练习构件

　　这类带斜切面的方块类实体构件，是三维建模入门阶段非常典型的练习载体，对应机械加工领域里常见的斜角铣削、斜面定位类零件的基础形态。在实际机床加工场景中，这类带规则斜面的方块零件常作为工装定位块、夹具承托块、设备调平垫块使用，斜面部分多承担导向、定位贴合、角度支撑的功能，比如在CA6140这类普通车床的工装改造中，就常需要加工这类带固定角度斜面的方块件，来实现异形工件的装夹定位，避免加工过程中工件出现位移偏斜。从设计思路来看，这个构件的建模逻辑完全贴合实际机加工的工序流程：首先绘制矩形截面完成基础方块的拉伸，确定零件的整体长宽高边界，这类练习件的尺寸设定通常参考常规小型工装块的规格，整体控制在100mm以内的立方体基准范围内，

　　方便初学者理解拉伸、切除类特征的操作逻辑；之后通过斜面的切除特征，在方块的一角加工出贯通式的三角斜面，这个斜面的角度设定通常取45度这类常用加工角度，对应实际生产中铣床用角度头或者斜口钳装夹加工的常见工况，建模时需要保证斜面与相邻两个立面的交线完全贯通，不存在碎面、断边，和实际加工中要求斜面无接刀痕、平面度达标的工艺要求形成对应。从安装边界来看，这类构件作为练习模型时，保留了完整的底面、两个相邻垂直立面作为安装基准面，和实际生产中垫块类零件以底面为安装贴合面、两个垂直立面为定位靠面的安装逻辑完全一致，斜面作为工作接触面，建模时需要保证面的平整度，没有多余的凸凹特征，方便后续在装配环境中做配合约束。对于刚接触三维建模的从业者来说，

　　这类构件的练习能够快速掌握基础拉伸、切除特征的操作，理解基准面选择对建模效率的影响，同时能建立建模特征和实际机加工工序的对应认知，避免出现建模逻辑和实际加工脱节的问题，后续在设计实际工装零件时，能够按照加工顺序合理安排建模步骤，减少后续出工程图、对接加工时出现的工艺性问题。这类基础几何形态的建模练习，也是掌握复杂斜面类零件建模的基础，后续遇到带复合角度斜面、多面斜切的复杂零件时，能够快速拆解特征，理清建模思路。
