CA6140车床传动用精密蜗杆轴结构

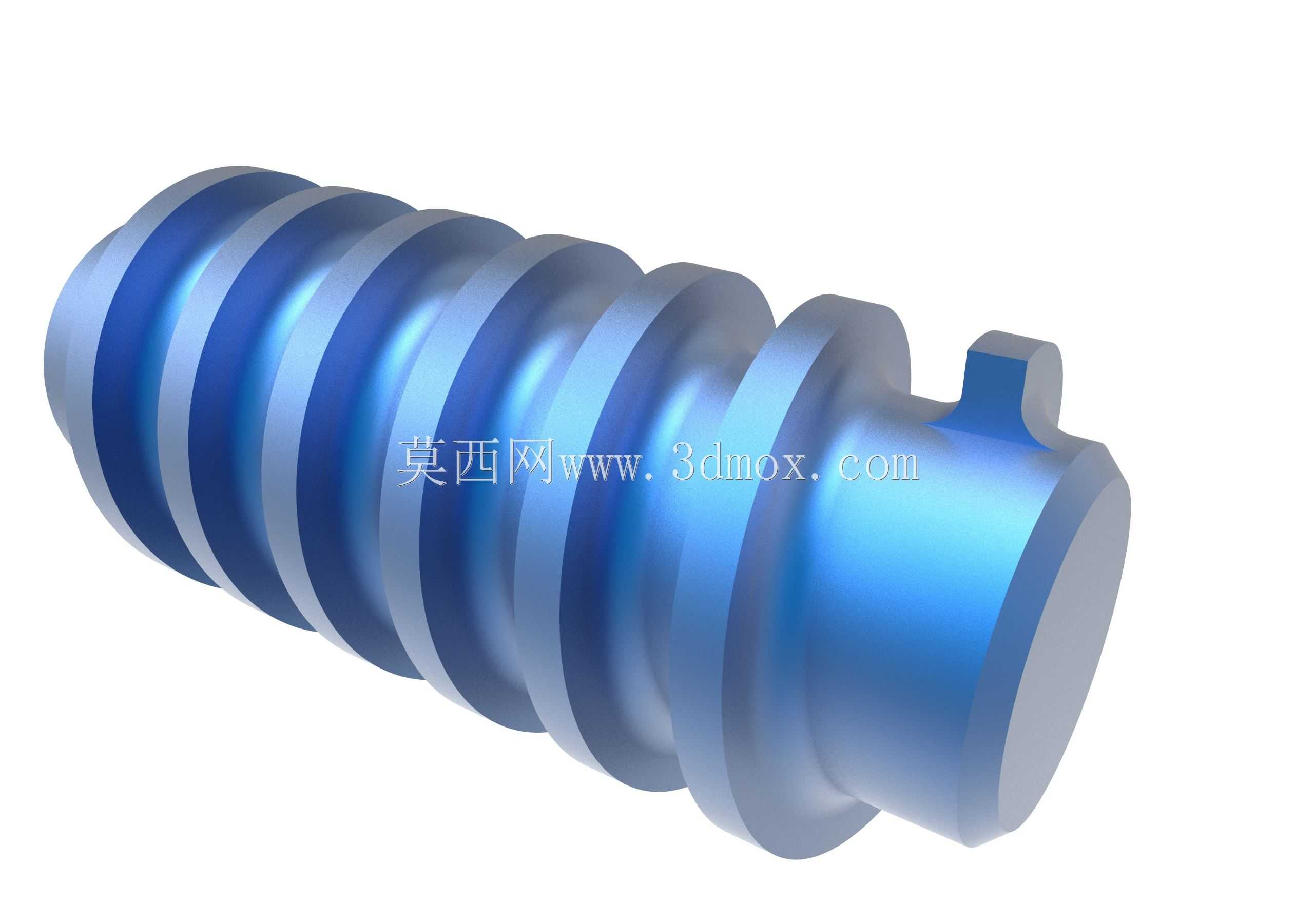

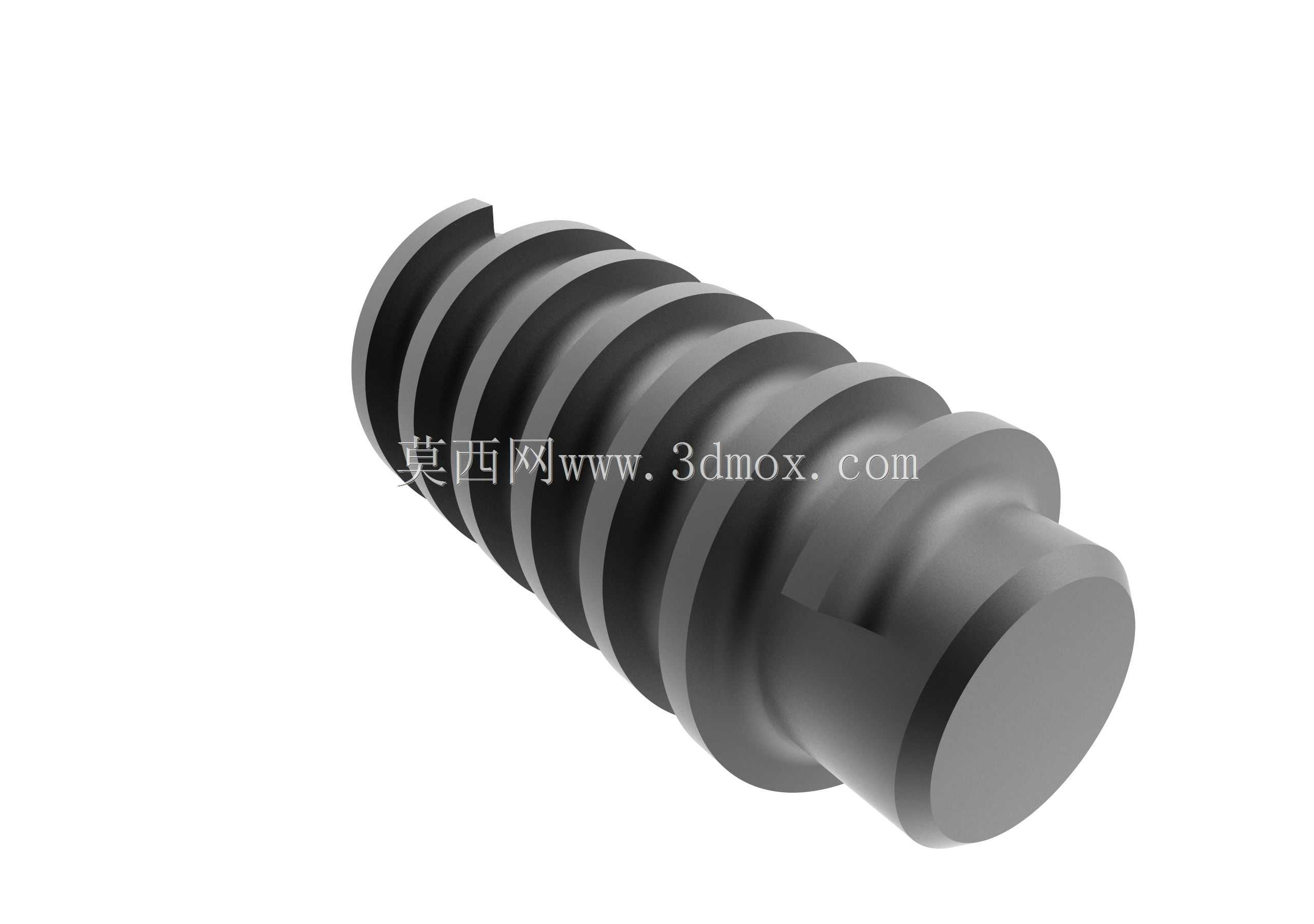

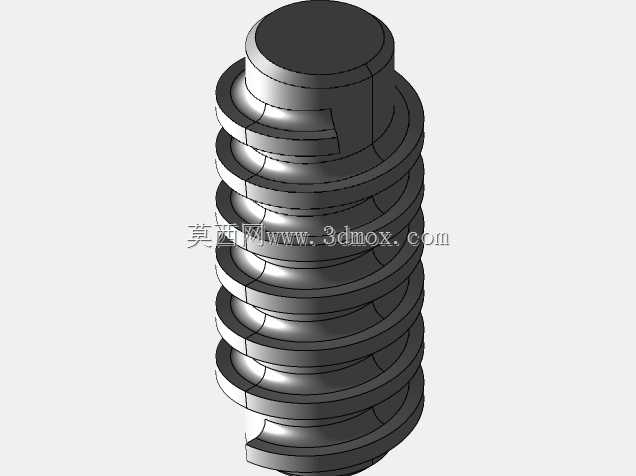

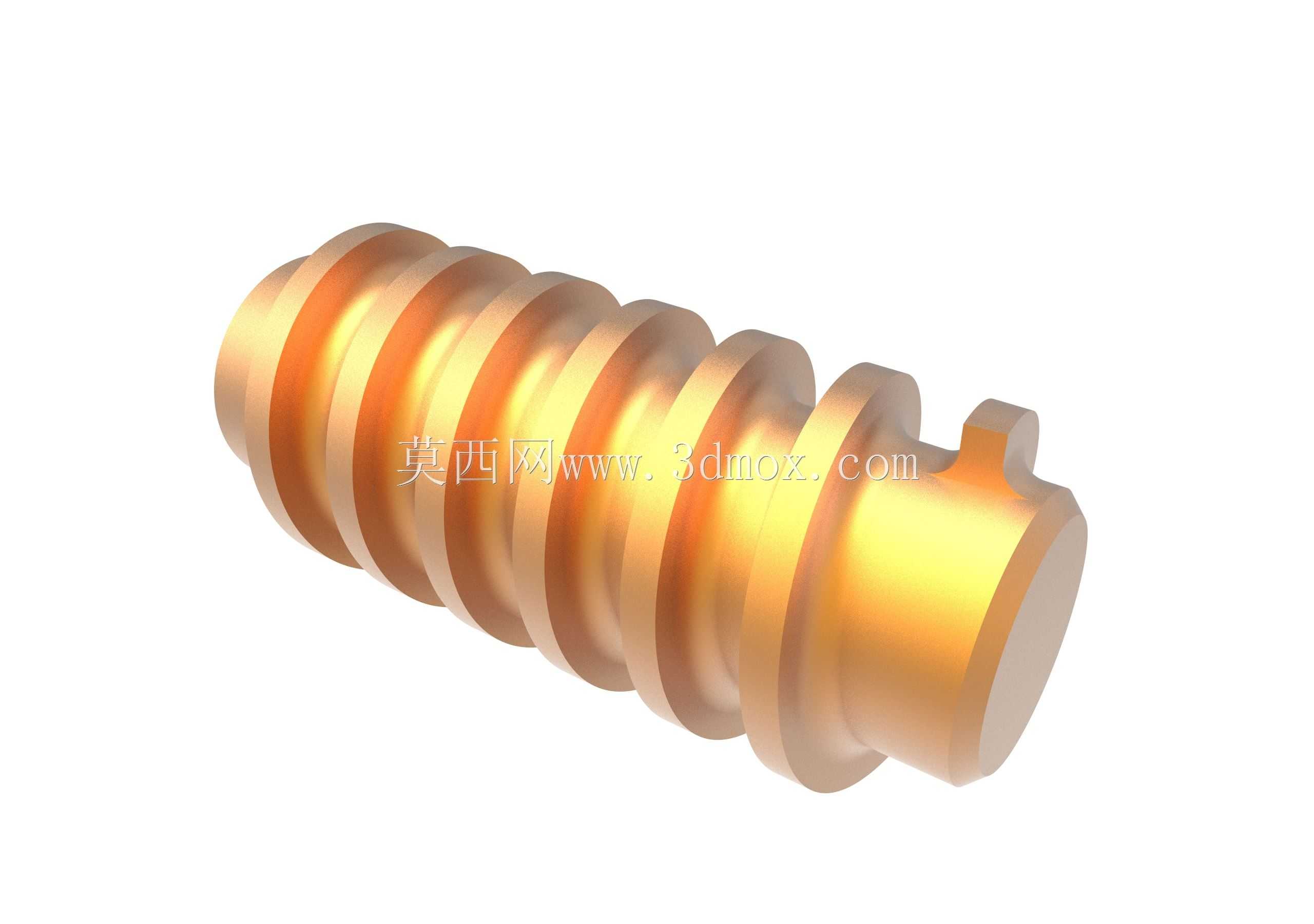

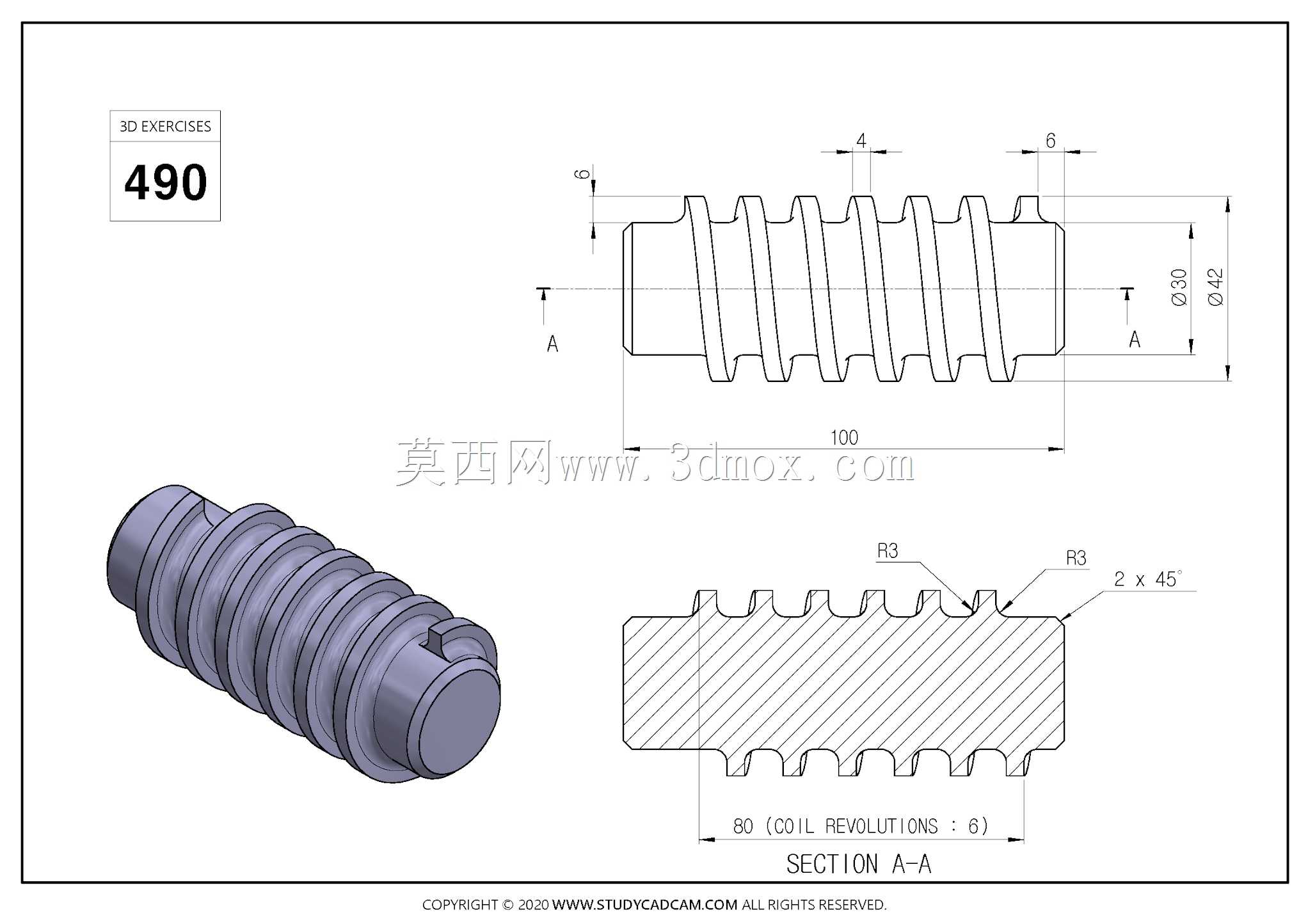

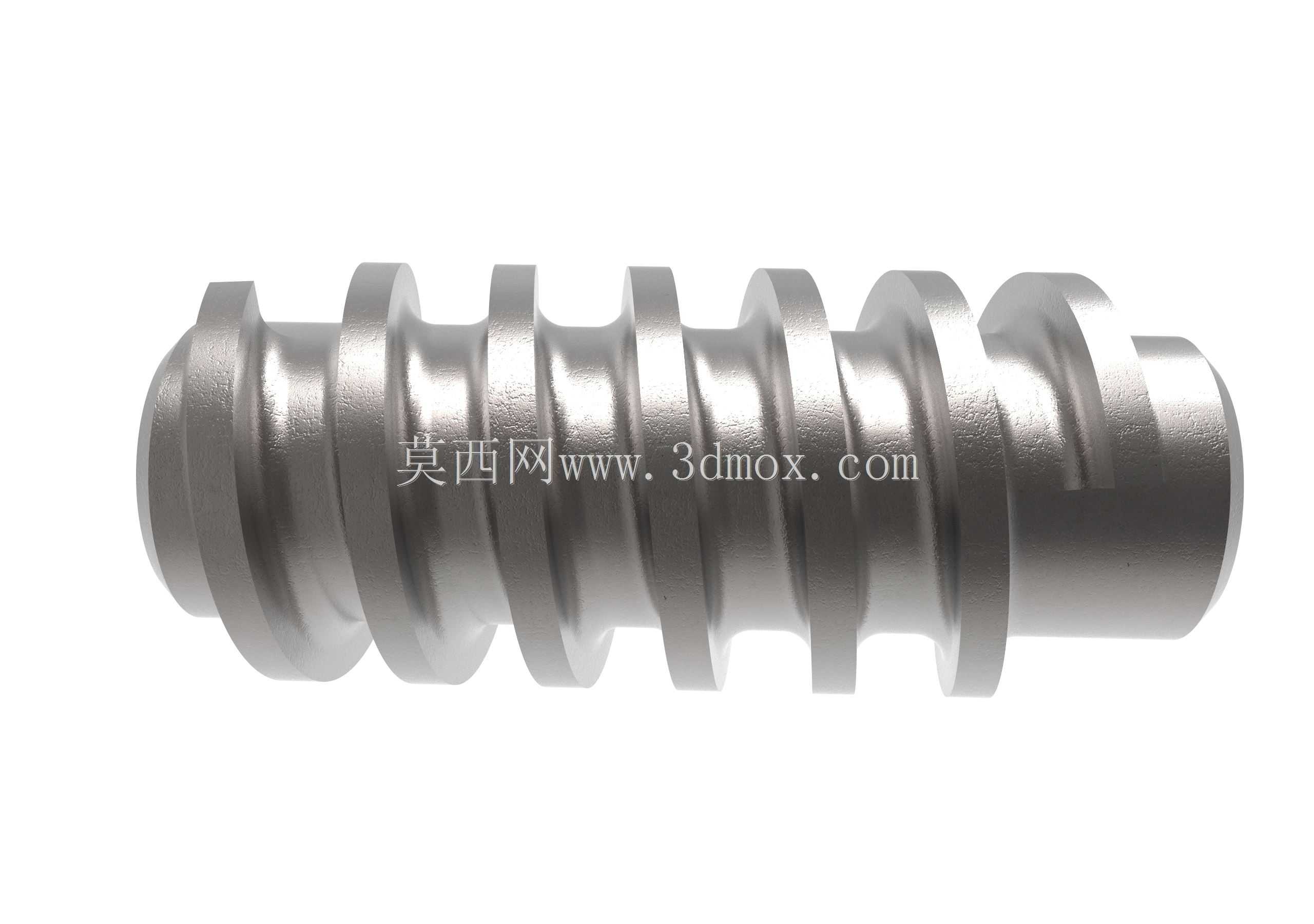

　　这款蜗杆轴是CA6140普通车床进给传动系统中的核心传动零件，主要承担进给箱与溜板箱之间的交错轴动力传递任务，在车床车削螺纹、自动走刀加工工序中，负责将主轴的旋转运动按照固定传动比转换为刀架的直线进给运动，直接决定车床进给运动的传动精度与运行平稳性。从结构设计来看，该蜗杆轴采用整体式结构设计，蜗杆齿段采用阿基米德蜗杆齿形，齿面经过参数化建模完成螺旋升角、齿厚、模数的匹配设计，保证与配对蜗轮啮合时的接触面积均匀，减少传动过程中的齿面磨损与回程间隙，避免车削加工时出现进给爬行、螺距误差超差的问题。轴身一端设计有定位轴肩，用于装配时与进给箱箱体轴承位的轴向定位，轴肩端面的垂直度公差控制在合理范围内，保证轴承装配后不会出现偏载，

　　延长支撑轴承的使用寿命；轴端设计有止动卡槽结构，用于安装止动垫圈配合圆螺母完成轴承内圈的轴向锁紧，防止设备高速正反转切换时轴系出现轴向窜动，保障传动链的位置精度。设计过程中充分考虑了车床实际加工工况的载荷特性，蜗杆齿段的长度覆盖了蜗轮的全行程啮合范围，保证溜板箱在全程进给移动时，蜗轮与蜗杆始终保持有效啮合，不会出现脱齿、啮合长度不足导致的齿面应力集中问题。轴的各段直径按照等强度原则设计，在轴承安装位、蜗杆齿根位置预留足够的强度余量，能够承受车削大螺距螺纹、强力切削时产生的冲击载荷，避免轴类零件长期交变载荷下出现疲劳断裂。安装边界方面，该蜗杆轴的两端轴颈尺寸与进给箱内的深沟球轴承内孔尺寸完全匹配，轴颈表面的粗糙度、

　　圆柱度公差满足轴承装配的过盈配合要求，装配后轴的径向跳动量控制在车床进给系统的精度允许范围内，不会因轴的跳动导致进给量不均，影响工件的表面加工质量。蜗杆齿面的建模过程中严格遵循机械设计手册中蜗杆传动的参数规范，齿顶高、齿根高、齿侧间隙均按照普通车床传动的精度等级选取，既保证传动过程中的润滑油脂能够存留在齿侧间隙内形成油膜，降低齿面磨损，又不会因间隙过大导致进给反向时出现空程误差，影响螺纹加工的螺距精度。在实际设备维护场景中，该结构的蜗杆轴拆装便捷，两端的轴承位、锁紧结构均采用车床常用的标准紧固件，无需专用工装即可完成更换，能够降低设备停机维护的时间成本，适配普通机加工车间的日常设备维保需求。
