机床用弯臂式铰接安装支座结构设计

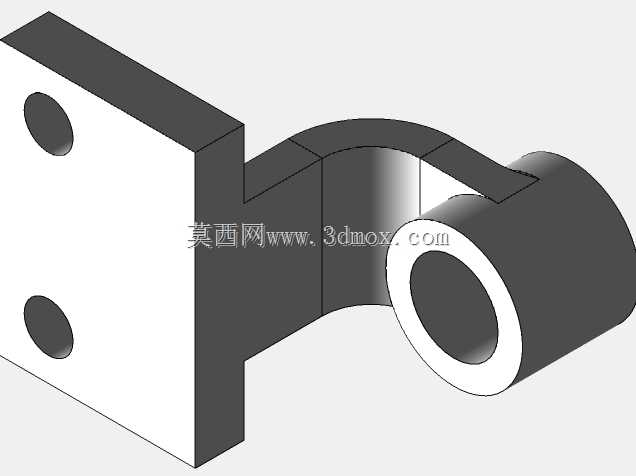

　　这类弯臂式铰接支座常见于普通车床的进给机构旁侧，主要承担轴类零件的铰接支撑与位置固定作用，在CA6140这类传统机床上，这类零件多布置在溜板箱与床身的衔接区域，用来连接操作杆与传动拨叉，避免长距离传动带来的杆件晃动问题。从结构上看，零件左侧为带双安装孔的方形安装面，两个通孔沿竖直方向对称排布，安装时可通过螺栓直接固定在机床的预制安装基面上，双孔设计能抵消铰接部位传递来的周向扭转力，避免单螺栓固定出现的支座偏转问题。中间的弯臂过渡段采用圆弧平滑衔接，没有直角突变结构，能有效降低应力集中系数，在机床频繁启停、操作杆反复摆动的工况下，不会因应力累积出现过渡段断裂的问题。右侧为带同轴通孔的圆筒铰接段，内孔可直接穿装铰接销轴，

　　圆筒端面与销轴的轴肩贴合，能限制销轴的轴向窜动，内孔的加工精度直接影响铰接转动的顺滑度，建模时需要严格控制内孔的圆柱度与两端面的平行度，避免销轴安装后出现卡滞。设计过程中需要优先确认安装基面的边界尺寸，左侧方形安装面的边长不能超出机床床身的安装凸台范围，否则会出现安装干涉，双安装孔的中心距需要和床身预制螺纹孔的孔距完全匹配，避免现场安装时需要重新扩孔。弯臂的弯曲角度需要结合操作杆的摆动行程确定，角度过小会导致操作杆摆动时与床身结构碰撞，角度过大则会增加支座的整体外伸长度，提升悬臂段的受力弯矩，降低零件的整体刚性。右侧圆筒段的外径需要匹配周边的传动件避让空间，不能和相邻的齿轮、拨叉零件产生运动干涉，

　　内孔直径要根据铰接销轴的直径做公差配合，一般选用间隙配合保证转动灵活，同时控制配合间隙避免铰接处出现过大旷量。这类零件在建模时需要重点关注过渡圆弧的曲率一致性，圆弧与两侧平面、圆筒段的衔接要做到曲率连续，避免后续数控加工时出现接刀痕，影响零件的疲劳强度。安装时需要保证左侧安装面与基面完全贴合，若贴合面存在平面度误差，螺栓紧固后会导致右侧圆筒段的内孔轴线偏斜，直接造成铰接销轴卡滞，甚至加剧销轴与孔的磨损，缩短零件的更换周期。
