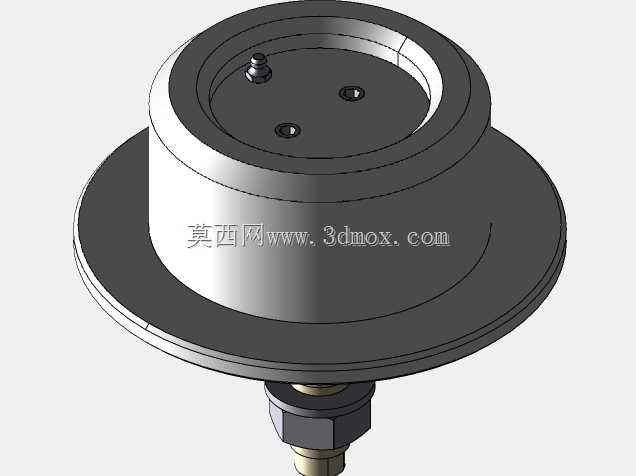

带安装螺栓的法兰式输送机滚轮组件

　　这类带安装螺栓的法兰式滚轮组件，多应用在轻型带式输送机、流水线侧边导向、悬挂输送线的承载工位，也可作为小型工装托盘的滑动支撑单元使用，在轻工包装、电子元件组装、食品输送等产线场景中十分常见。从结构设计来看，组件采用一体成型的阶梯式法兰轮体，大直径轮缘作为承载接触面，小直径圆柱段用于嵌套配套轴承或直接作为轴套配合面，底部伸出的带六角螺母的螺栓杆为安装固定端，可直接穿过设备机架的预制安装孔，通过双螺母锁紧实现快速固定，无需额外设计焊接支座或复杂的安装支架，能大幅降低产线改造的装配工时。轮体的上表面预留了三个沉头安装孔，可用于固定缓冲垫、限位挡块或者配套的防尘端盖，避免输送过程中物料碎屑、粉尘进入轮体配合间隙，延长组件的维护周期。

　　设计过程中，轮缘的外圆做了微小的倒角处理，既可以避免安装时边缘锐边划伤操作人员，也能在与输送皮带或者托盘底面接触时减少边缘应力集中，防止皮带长期运行出现局部磨损开裂。轮体的圆柱段与法兰盘的衔接位置做了圆角过渡，避免机加工过程中应力集中导致的轮体断裂，同时也能减少热处理环节的开裂风险。安装边界上，底部螺栓杆的长度适配常规厚度的冷轧钢板机架，六角螺母的对边尺寸符合标准紧固件的扳手空间要求，安装时无需特制工具，普通呆扳手即可完成锁紧操作。轮体的总高度控制在紧凑范围内，不会占用过多的产线垂直空间，适配多数轻型输送设备的安装空间要求，上法兰的直径尺寸经过匹配计算，既保证足够的承载接触面积，又不会因为直径过大导致相邻滚轮组件出现安装干涉。

　　这类滚轮组件在实际使用中，可根据输送载荷的不同选择不同的材质，普通工况下采用45号钢调质处理即可满足使用要求，有耐腐蚀需求的场景可更换为不锈钢材质，接触软质皮带时也可在轮缘外包覆聚氨酯层，增大接触摩擦力同时避免损伤皮带表面。
