CA6140车床主轴带轮传动组件结构

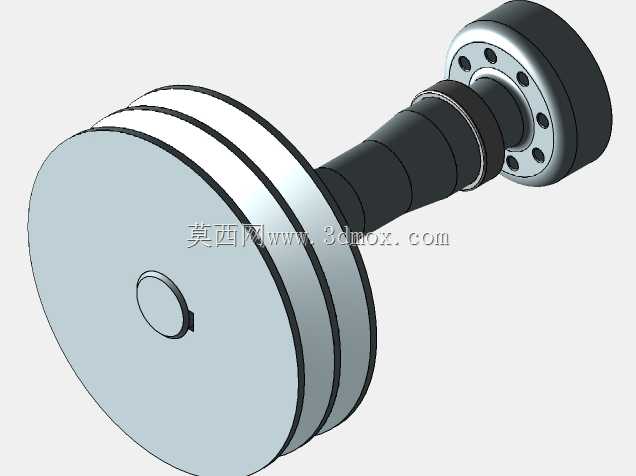

　　该结构属于卧式车床主传动系统的核心轴系部件，承担电机到主轴的动力传递、转速切换与扭矩输出功能，是车床实现工件切削加工的关键动力传输单元。从结构布局来看，大直径端为多楔带安装带轮，采用双轮槽设计可适配不同传动比的皮带排布，轮缘端面做了减重凹腔处理，既降低高速旋转时的转动惯量，也减少了不必要的材料消耗，带轮与轴的配合采用过盈定位加键槽周向固定的方式，可避免大扭矩传递时出现相对滑移。轴身部分采用阶梯轴结构，不同轴径段分别对应轴承安装位、密封件安装位、锁紧定位轴肩，轴肩的过渡圆角做了圆弧处理，可有效降低应力集中，适配车床高速旋转、交变载荷的工作工况，避免长期运行出现轴系疲劳断裂。靠近法兰端的结构为与主轴箱输入侧连接的安装法兰，

　　法兰端面均布的螺栓孔用于和传动箱内的传动齿轮或离合器组件对接，法兰与轴身衔接处设置了密封沟槽，可安装骨架油封阻挡箱体内润滑油外泄，同时防止外部切削液、粉尘进入轴承位造成磨损。在实际应用场景中，该组件安装在CA6140车床主轴箱的外侧动力输入位，通过皮带与主电机输出轮连接，不同的轮槽搭配可配合主轴箱内的齿轮变速机构，实现主轴不同转速档位的输出，满足车削外圆、端面、内孔、螺纹等不同工序的切削线速度要求。设计过程中需要重点控制各轴段的同轴度公差，带轮安装位与法兰安装位的径向圆跳动需控制在0.02mm以内，避免高速旋转时出现皮带抖动、轴系振动的问题，影响加工工件的表面粗糙度；同时轴上各定位轴肩的高度需要匹配对应轴承、密封件的安装尺寸，

　　既保证零件轴向定位可靠，也预留足够的安装拆卸空间，方便后期设备维护时的零件更换。安装边界方面，带轮的最大外圆直径决定了主轴箱外侧的安全防护壳最小内径，轴的总长度需要匹配主轴箱侧壁到电机安装板的跨距，法兰端的螺栓孔分布圆直径需要与箱体内对接的传动件安装尺寸完全适配，避免出现装配干涉。
