机床加工用环形喷洒装置结构设计

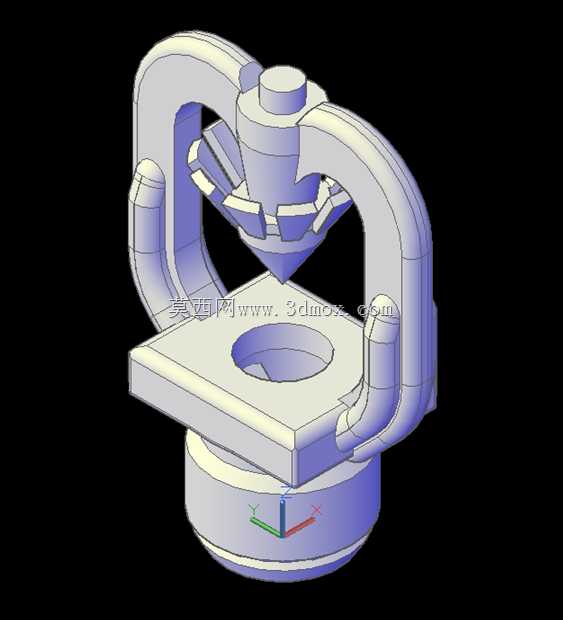

　　这款环形喷洒装置主要适配金属切削加工场景，在车削、铣削等机床加工工序中承担切削液定向喷淋、加工区域降尘冲屑的作用，区别于传统单喷嘴喷淋结构，其采用对称环抱式布局设计，可从多个方向对准刀具与工件的接触区域，避免单喷嘴喷淋存在的盲区问题，保障切削过程中刀尖区域始终能得到充分的冷却润滑，同时及时冲走加工产生的细碎切屑，减少切屑刮伤已加工表面的概率。从结构设计逻辑来看，装置整体分为底座、中部承载平台、上部环抱喷淋臂三个核心部分，底座为圆柱形安装基座，底部预留标准安装接口，可直接固定在机床工作台的对应安装位上，安装时需保证底座中心与加工工位中心同轴，偏差控制在0.2mm以内即可保障喷淋覆盖范围的准确性。中部承载平台为方形带中心通孔结构，

　　中心通孔直径适配常规棒料、盘类零件的穿过需求，平台平面可作为小型工件的辅助定位承载面，也可加装挡屑板阻挡飞溅的切屑。上部的对称弧形喷淋臂为一体化成型结构，臂身内部设计有连通的流道，流道末端设置多个倾斜角度的喷嘴安装位，喷嘴朝向统一指向中心通孔上方的加工区域，不同角度的喷嘴可分别覆盖刀具前刀面、后刀面以及工件加工表面，切削液从底座侧部的进液口进入后，经内部流道分配到各个喷嘴，形成均匀的锥形喷淋面。设计过程中重点考虑了安装边界的适配性，装置整体外轮廓尺寸控制在常规中小型机床的工作台安装空间范围内，不会与机床主轴、刀架的运动轨迹产生干涉，喷淋臂的弧形弧度经过运动仿真验证，在刀架换刀、工作台进给的全行程内均不会发生碰撞。

　　同时流道的截面尺寸经过流体阻力计算，在常规机床冷却泵的供液压力下，各个喷嘴的出口流量差控制在8%以内，避免出现局部喷淋压力不足的问题。装置的所有棱角位置均做了倒圆角处理，一方面减少加工过程中应力集中的问题，提升结构耐用性，另一方面也避免锋利棱角划伤操作人员，表面可做阳极氧化处理，适配切削液长期接触的耐腐蚀需求。在实际选型应用中，可根据加工工件的尺寸范围更换对应中心通孔直径的中部平台，也可调整喷嘴的安装角度来适配不同长度刀具的喷淋需求，整体结构拆装便捷，日常维护时仅需定期清理喷嘴处的切屑堵塞即可，无需复杂的拆解操作。
