CA6140车床多通油路集成连接座结构

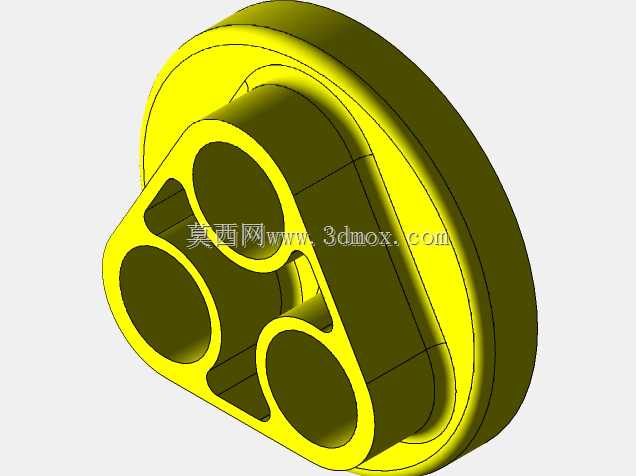

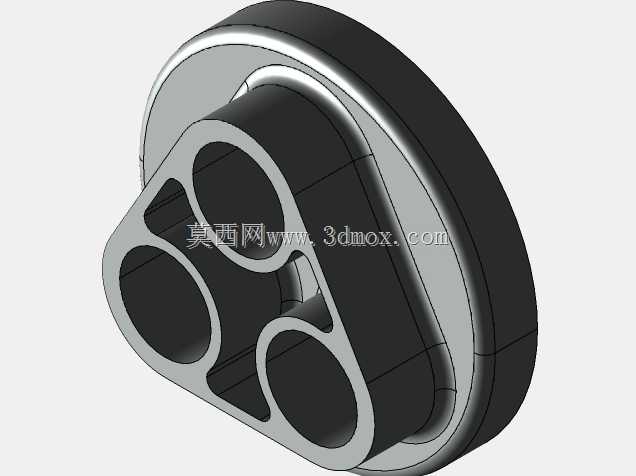

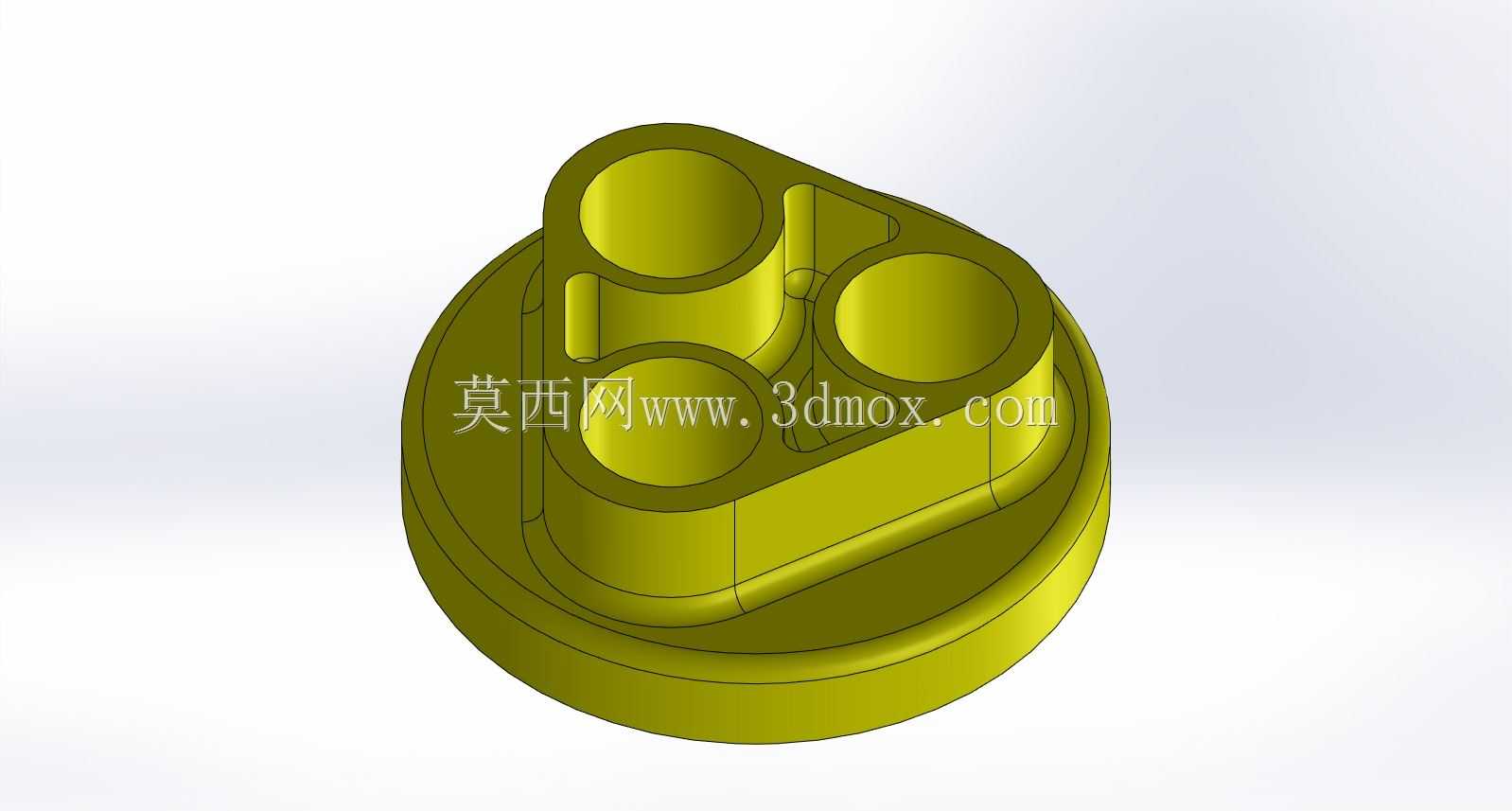

　　该零件是CA6140普通车床主轴箱润滑系统的核心集成式油路连接座，安装在主轴箱箱体靠近输入轴端的内侧安装面上，承担三路润滑油的分流、导向与密封连接功能。从结构设计来看，零件采用圆盘式安装基座，基座外圆与箱体安装止口采用H7/h6间隙配合，安装面加工有0.8μm粗糙度的密封贴合面，通过3个均布的M6内六角螺钉实现与箱体的刚性固定，安装边界需预留至少12mm的扳手操作空间，避免与周边齿轮、轴套等回转零件产生运动干涉。零件主体向上延伸出三个不同通径的圆柱油道接口，其中大直径接口对应主轴前轴承的主润滑油路，通径设计为8mm，满足高速运转下轴承的大流量润滑需求；两个小直径接口分别对应进给换向齿轮、离合器摩擦片的辅助润滑油路，通径为4mm，

　　适配小流量精准润滑的要求。油道之间采用圆弧过渡的加强筋连接，既提升了零件整体的结构刚性，避免机床运行过程中因振动导致油道开裂，又通过圆弧过渡减少了润滑油流动的阻力，降低油路压力损失。设计过程中，油道内壁的粗糙度要求控制在Ra1.6以内，避免油液内杂质滞留堵塞油路，各接口端面均设计有O型圈安装槽，采用端面静密封结构，防止润滑油渗漏，密封槽的尺寸公差严格控制在±0.05mm范围内，保证密封件的压缩量处于合理区间。在实际应用场景中，该零件替代了原CA6140车床分散式的油管接头结构，将原本需要三根独立铜管连接的油路集成在单一零件上，大幅减少了管路接头的渗漏点，同时降低了装配时的管路排布难度，提升了主轴箱装配的效率。

　　零件的整体高度控制在45mm以内，最大外圆直径为72mm，适配CA6140主轴箱内部的紧凑安装空间，安装时需保证各油道接口与箱体上的对应油孔同轴度误差不超过0.1mm，避免通油面积减小导致润滑流量不足。从加工工艺角度，该零件采用HT200灰铸铁铸造毛坯，经过时效处理消除内应力后，通过数控车床完成基座外圆、安装面的粗精加工，再通过加工中心完成各油道孔、密封槽、螺钉孔的铣钻加工，最后对油道进行去毛刺、高压清洗处理，保证油路内部无残留铁屑。
